作者: tianyayuanhu 2958 2015-07-28

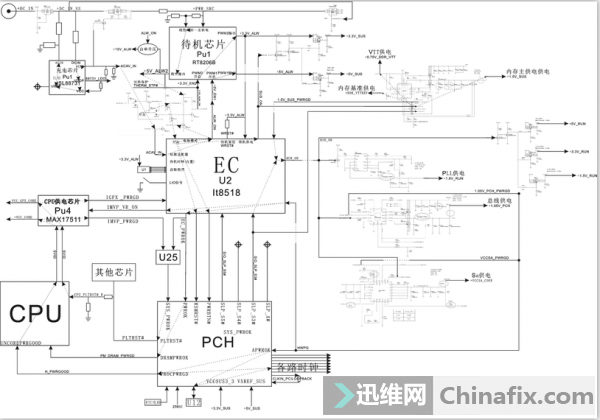

来迅维实地学习快一个月了,这个月收获良多,现在可以浅显地分析主板的部分时序了,苦于下载分实在太少,特来此发帖,浅显地分析一下部分上电时序，...

标签： 保护隔离电路   阅读全文

作者: 王艳雄 8539 2015-07-28

7月份实地笔记本一期即将学完，下月初将步入笔记本二期的学习，查图总结画Intel_纬创_VITAS_HP CQ45(PM45)时序图，望各位大神...

标签： 时序图   保护隔离电路   阅读全文

作者: 619691324 1877 2015-07-27

今天刚好老徐发了片Intel_纬创_VITAS_HP CQ60(PM45)板叫我们修。打各电感与usb口阻值多正常，上电触发，电流只有0.01不动，似乎连待机电压多有点低。量待机电压...

标签： 芯片   阅读全文

作者: 18403465040 18845 2015-07-21

上升沿或时序异常，或和主板兼容性不好，也可导致主机不显示，但此种情况较复杂，需借 助存储示波器才可分析。实用手册:电源输出导线对应功能全接触 实用手册 ...

标签： cpu   阅读全文

作者: 武軒 3296 2015-07-19

第一次贴，有哪里错的指出来，好改哈,905168，

标签： 时序图   阅读全文

作者: 修行来了 1670 2015-07-12

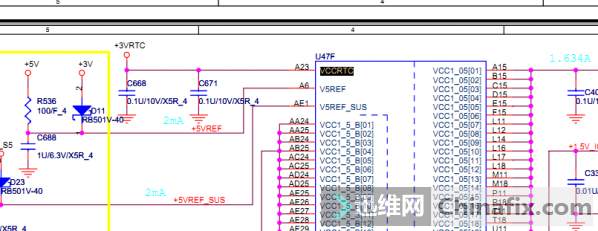

5V，按照INTEL标准时序来查，首先是VCCRTC,901656测C668有3.3V。再测RTCRST#901658C666有3.3V.再测晶振 32.768两脚 一边0.20...

标签： BIOS   电脑   阅读全文

作者: 英峰雪 1603 2015-07-04

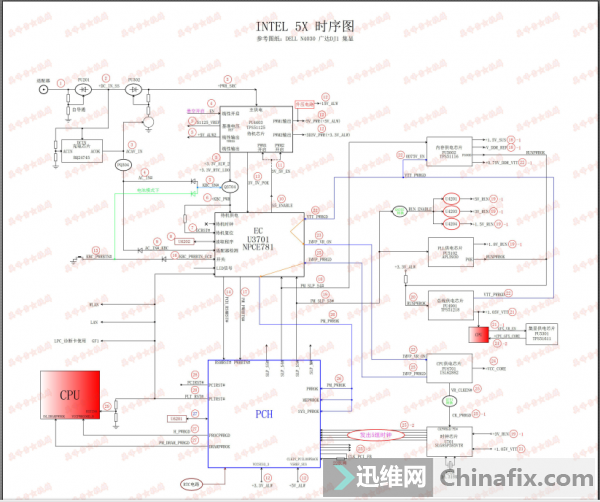

INTEL 5X 时序图 参考图纸：DELL N4030 广达DJ1 集显897720 高清图下载： [color=...

标签： 时序图   阅读全文

作者: 黄鑫船 14727 2015-06-29

主题：Intel凌动单CPU芯片组上电时序图 机型：ACER Z5WE3 图纸：LA-A621P 芯片组：Intel凌动（VALLEYVIEW-M）单CPU芯片组 一、架构图： 895364...

标签： 黄鑫船分享   笔记本维修经验   ACER Z5WE32   笔记本维修   阅读全文

作者: 无尽的路 2627 2015-06-08

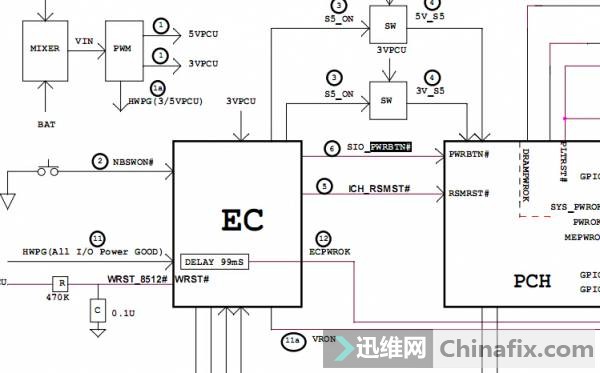

INTEL 独显，A卡。待机0.005，按开关无反应。C壳拆掉后，EC BIOS在正面，为了省事，直接刷个BIOS后还是一样。测待机3V,5V出来了。我们来看一下时序图： ...

标签： 时序图   阅读全文

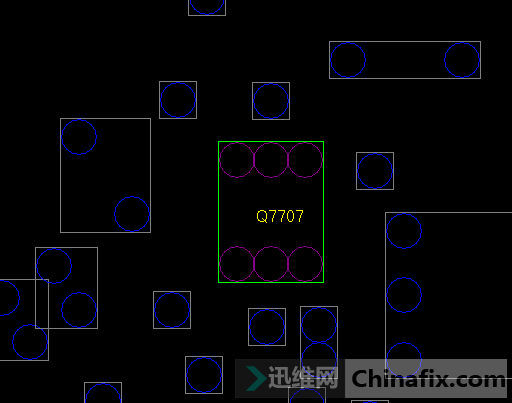

作者: mycoder 12394 2015-06-08

他随手递给我，一看，吓尿了，水果机………水果机就水果机，虽然以前没有修过，不过，时序也得按INTEL[font=宋体...

标签： 暗屏   维修   不触发   阅读全文

作者: coolrou1989 3908 2015-06-07

看着讯维网上下的INTEL时序图882696 现在时钟都已经出来了,那么供电都是正常的,就想想那是不是南桥需要的两个PG信号没有到齐呢!唉,修电脑修了...

标签： 时序图   阅读全文

作者: 我爱我家yb 2042 2015-06-04

本帖最后由 海韵之恋 于 2015-6-5 17:07 编辑急着用，请大家帮忙，万分感激！

标签： 时序图   阅读全文

作者: 广西本土 15153 2015-06-02

按INTEL时序内存－桥－总线－CPU，先修桥吧，查资料H61蕊片要正常工作必须有3.3 1.8 1.05供电，现在有3.3 1.8没有1.05V，跑线路跑到集成块PU600 J1=EB(RT8121)...

标签： 无CPU供电   阅读全文

作者: 火凤凰维修 1657 2015-05-30

根据INTEL时序，先修前端总线供电。供电方式为LM324+MOS。直接检查324的基准电压脚，跑线路为，3.3V通过两个电阻分压得到基准电压。从标记看是124欧姆和200欧姆...

标签： cpu   维修   cpu供电   主板维修   阅读全文

作者: xuwucai 2197 2015-05-29

按时序修吧。首先测试供电：内存供电、桥供电、总线、CPU供电全部在正常的范围。既然供电没问题就测一下时钟：测PCI B16脚有1.5V，时钟有了，接下来测复位了，测...

标签： 复位灯常亮   阅读全文

作者: ckdkxbb 3728 2015-05-28

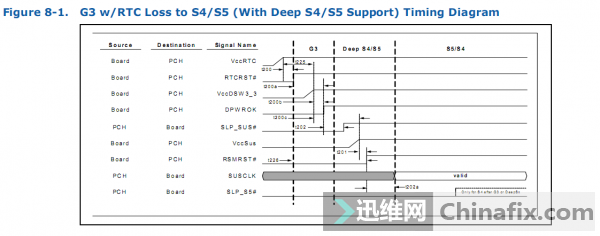

今天研究INTEL的桥资料，发现INTEL桥（6系列）有一个时序资料，我总结了一下，应该是这个系列的通用时序（自己根据时序图琢磨的，也不知道对不对，请各位老师...

标签： 时序图   阅读全文

作者: ckdkxbb 5306 2015-05-26

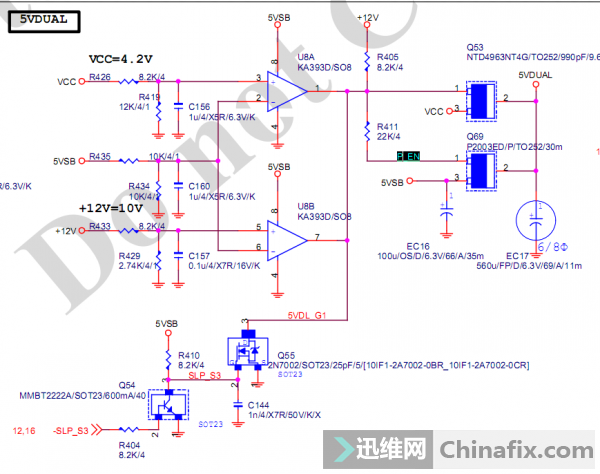

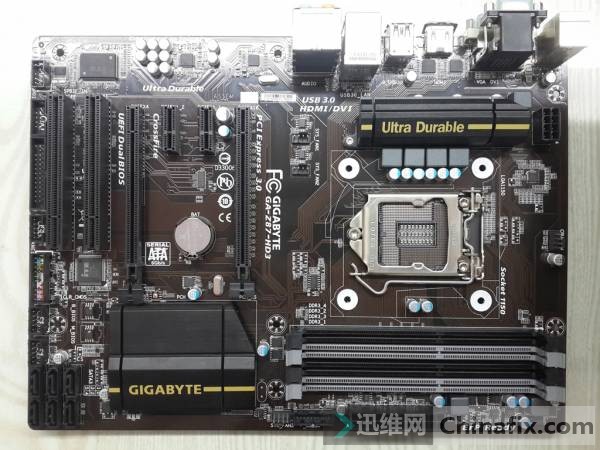

今天没事，研究Intel单桥H61主板时序，坛子上面下得一技嘉GA-H61M-DS2 R201主板图纸...

标签： 130   阅读全文

作者: 康龙祥 11327 2015-05-25

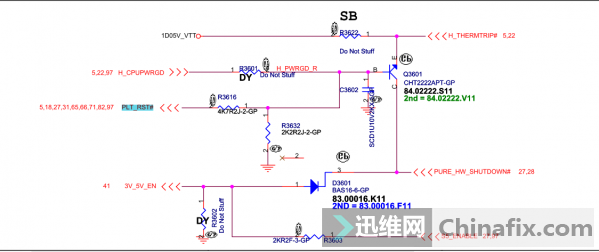

在实地饼哥都详细的跟我们说了，直接找INTEL6时序开始查！此处仍然省去好多字！当查到PLTRST#复位信号，桥发出的平台复位3.3V，经过转换电路作为CPU的复位信此处...

标签： 维修经验   阅读全文

作者: 2015张龙盘 4184 2015-05-19

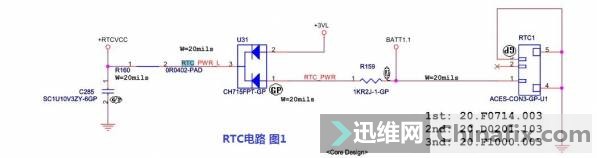

这个贴的作用是将intel的时序信号，通过一个简单的故事串起来，便于记忆 说在福永汽车站附近（坐标VR32.768），【VccTRC、 RTCRST#、32.768KHz】有V5、VS3、VS1...

标签： 时序图   阅读全文

作者: 轩辕思天 6781 2015-05-18

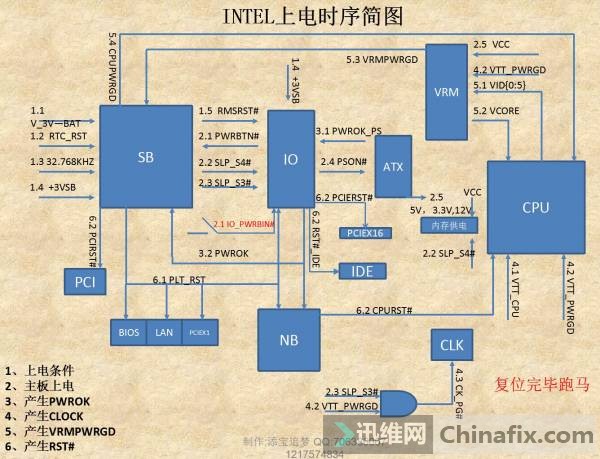

这就开始往老思路上面靠了，Intel的板子，当CPU供电正常之后，CPU电管要发出VRMPG信号，然后经过三极管上拉电阻转换，作为桥的PG信号。另一路，IO吧ATX_PG转换成...

标签： 复位灯常亮   阅读全文
