936型恒温烙铁培训资料

会员519783

936烙铁原理培训资料.doc (1.98 MB, 下载次数: 23)

2015-2-2 20:30 上传

点击文件名下载附件
阅读权限: 70



文档里有图

登录/注册后看高清大图

一：烙铁的原理

936烙铁是一种可恒温、低电压、长寿命烙铁，具有可靠接地线，并与市电隔离，在修理各种含有贴片元件和集成电路的印制电路板时。尤为方便安全。主要依靠温度反馈电路来控制发热元件的通电和断电来实现控温的。

二：烙铁的构造

    936烙铁主要由三大部分组成：变压器，温度控制板，手柄。

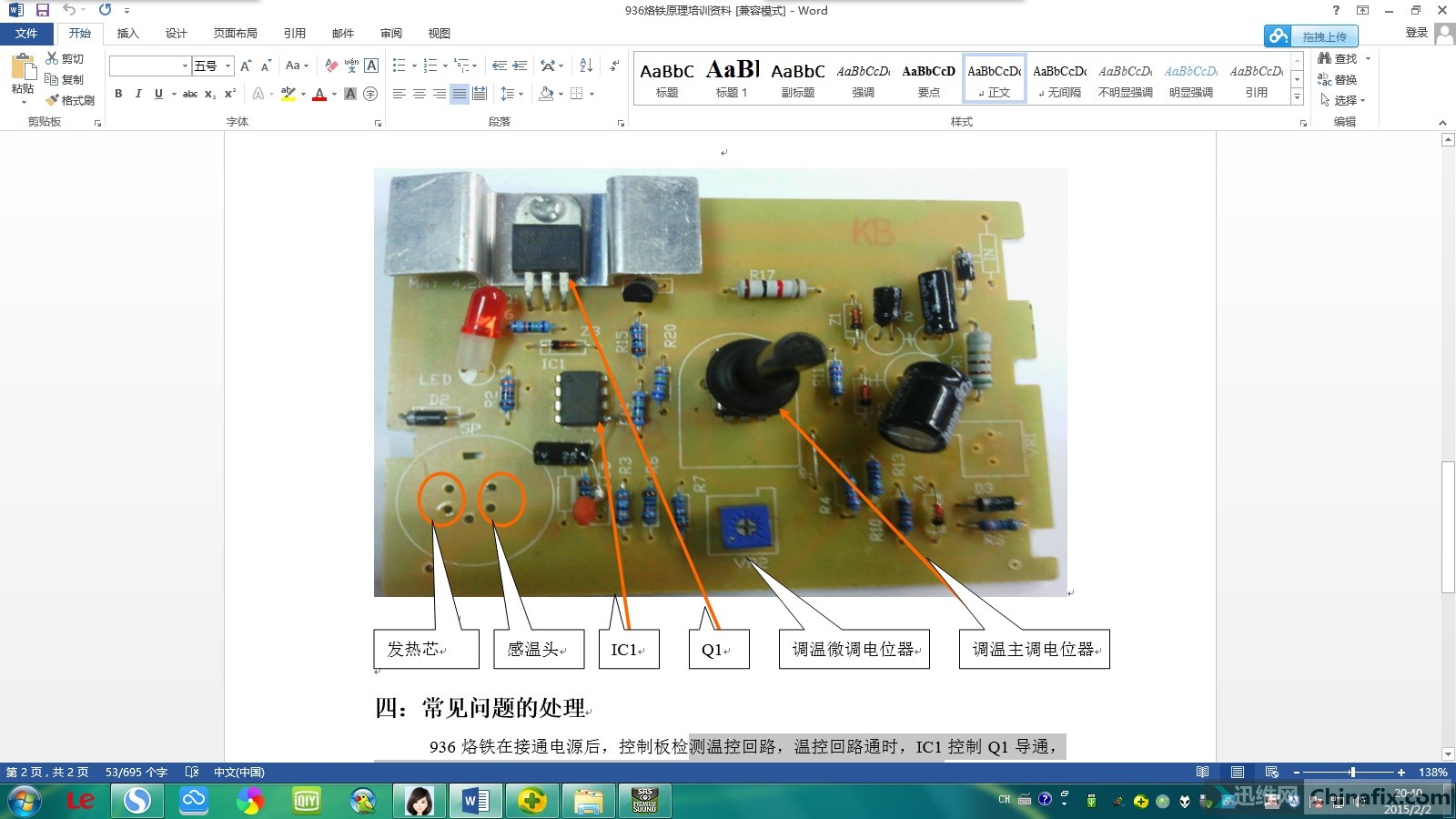

file:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image001.giffile:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image002.giffile:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image003.giffile:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image004.giffile:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image005.giffile:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image006.giffile:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image008.jpg

file:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image009.giffile:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image006.giffile:///C:/Users/mr.gao/AppData/Local/Temp/msohtmlclip1/01/clip_image011.jpg

三：烙铁的原理

    936烙铁在接通电源后，控制板检测温控回路，温控回路通时，IC1控制Q1导通，发热芯开始通电加热，当温度到了设定温度时，IC1控制Q1断电，停止加热，Q1相当于电子开关，发热芯的电源由Q1来控制。

四：常见问题的处理

    936烙铁在接通电源后，控制板检测温控回路，温控回路通时，IC1控制Q1导通，发热芯开始通电加热，同时面板指示灯会常亮，当温度到了设定温度时，IC1控制Q1断电，停止加热，同时面板指示灯会熄灭，当温度过底时再次接通电源，来回反复通断来控制温度。

      我们打开电源开关后，指示灯不亮，不发热，先观察一个细节，指示灯会不会闪一下，（大多数烙铁的现像，也会有个别品牌的不会）会闪一下说明电源巳经给控制板供电了，说明控制板没有检测感温头。可能的原因有5个方面：1.控制板的座子松动，断线；2控制板座子和手柄接口接触不良；3手柄线有断线；4手柄的烙铁芯坏；5手柄用错，烙铁芯阻值不匹配。

      打开电源开关后，指示灯不亮，也不闪，可能的原因有4个方面：1电源线断；2变压器坏；3保险管烧坏；4 Q1坏

      指示灯亮，但不发热，可能的原因有4个方面：1控制板上的接头松动，接触不良；2 手柄接头与控制板接头接触不良；3 手柄电线断线；4 发热芯坏

      指示灯亮，发热，但不恒温，烙铁头过热烧红，可能的原因有2方面：1发热芯坏；2手柄用错，烙铁芯阻值不匹配。
