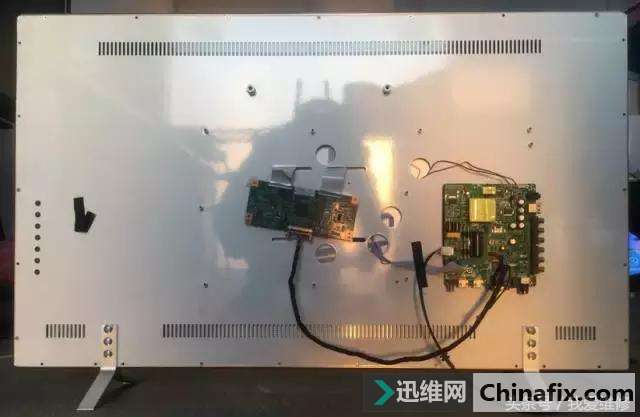

为了了解电视组成，小编把家里的电视机拆了，来个现身说法。拆开电视机后壳，除了液晶屏外，元器件并不多，比电脑主机还简单。许多朋友买电脑，都是到电脑城买器件，自己动手组装。看了此文，你可能不会去动手装电视，但是排除简单的电视问题，应该是没问题的。
液晶电视组成原理分析 液晶电视机的组成原理比起CRT显像管电视来，简单多了。大体就只有4个主要功能模块电源板，电视主板，逻辑板，背光模块，以及屏线，遥控器，按键输入和喇叭输出。

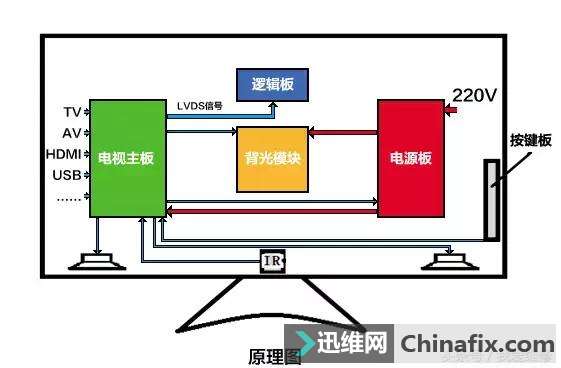

液晶电视组成原理分析 （一）原理 如上图，红色的箭头是供电电路，蓝色的箭头是信号电路。
电源板负责将220V交流电压转换成各个模块工作所需的直流电压；
电视主板负责处理按键信号，响应遥控器信号；控制电源板开关，直接或间接控制背光模块；接收各类视频信号，图像转化成LVDS信号输送给逻辑板；声音信号输出到喇叭；
逻辑板主要功能是将电视主板输出的LVDS信号转换成液晶屏能处理的TCON信号；
背光模块负责给背光灯条供电。
（二）模块介绍
液晶电视组成原理分析
顾名思义，电源板负责整台电视的供电。功能好比人的心脏，给人全身输送能量。如果电源板坏了，就像人的心脏停止跳动，电视机自然就不能工作了。
很多黑屏，背光不亮，指示灯不亮，遥控按键不起作用等现象都是因为电源板问题引起；
液晶电视组成原理分析
电视主板是整个电视机控制的核心，也可以说是电视的大脑。
如果电视主板出现问题，可能导致指示灯不亮，或者指示灯颜色异常，遥控，按键无响应，黑屏，花屏等现象；
液晶电视组成原理分析

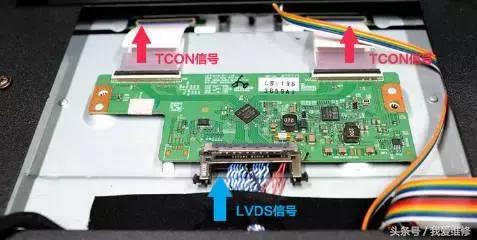

逻辑板也称TCON板，是信号中转站。负责将主板的LVDS信号转换成屏能处理的TCON信号。
如果TCON坏了，可能导致画面黑屏，花屏，条纹干扰，屏闪，屏保等异常现象。
液晶电视组成原理分析

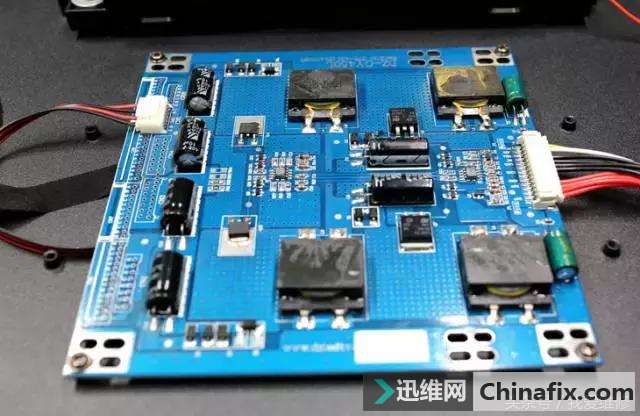

背光模块的功能是给电视机显示提供背光光源。
如果电视背光不亮，很有可能是背光模块出现了问题。
液晶电视组成原理分析
屏线，又称差分信号线。如果接口松动，接触不良，很容易导致黑屏，雪花点干扰，花屏等异常现象。
注意：4K电视，因为数据量大，LVDS信号线已无法满足传输要求，一般都采用V-BY-ONE的信号线传输
液晶电视组成原理分析

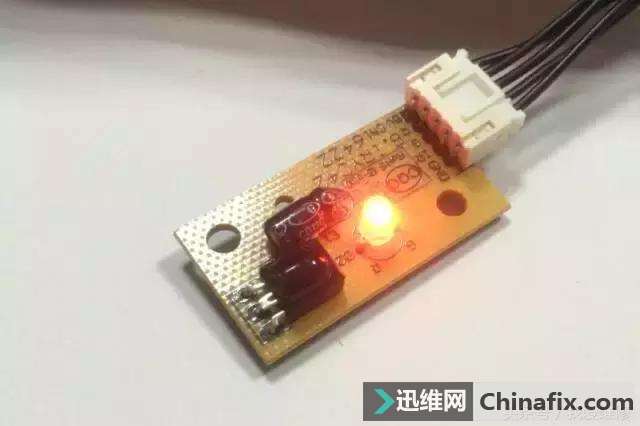

遥控接收头，也称IR，负责接收遥控器的红外控制信号，常见问题处理参考文章：电视遥控器常见问题
液晶电视组成原理分析

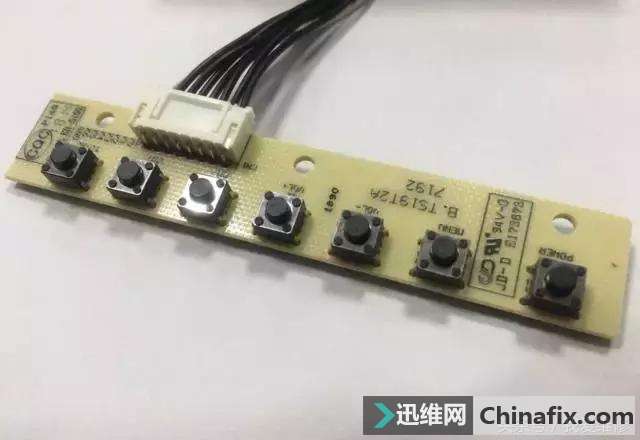

如果遥控器可以正常操作，但按键板不起作用，估计是按键板或者相关电路坏了。

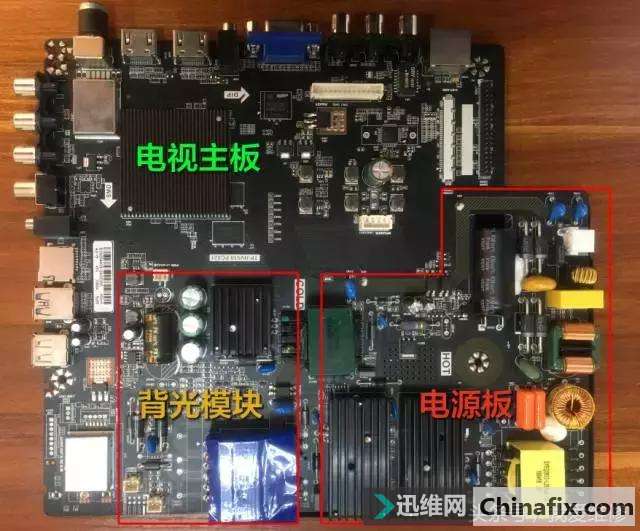

随着电视机电路的简化，现在市面上，已经将背光模块，电源板和电视主板集合到一块板卡上，俗称三合一板卡。
液晶电视组成原理分析 三合一主板 随着产品的标准和规范化，电视模块将越来越简化。现在市面上的电视，里面的模块基本都简化成两片电路了，一块三合一主板加一片逻辑板。
液晶电视组成原理分析 不过即使板卡变了，排查问题的基本原理是不变的，我们还是可以根据相关模块常见问题去判断异常现象原因。
|
