常见的打印机一般分为喷墨打印机和激光打印机，而对于大多数普通用户来说，更便宜的喷墨打印机是首选。不过，喷墨打印机在使用一段时间需要更换墨盒，而很多网友不知道怎么看打印机有没有墨，什么时候更换。下面老司机就来教大家如何查看打印机墨水量的方法，教大家轻松知道什么时候该换墨水了。
老司机教你查看打印机墨水量的方法 （图1） 首先来科普一下查看打印机墨水量的原理。老司机是正面知道打印机墨水没有了？其实只要掌握其设计原理就比较轻松了，就打印机墨盒设计来说靠的是精妙的设计和高科技来检测，我们了解其原理后就可以比较简单的分辨了。 越小越难实现 想象一下：您在高速公路上开车，但是发现居然没有油量表，随时可能没油，或是凭借经验来估算需要加油。这显然比较盲目，但是在喷墨打印机诞生之后的很长一段时间里工作的模式其实差不多是这个样子，用户不知道墨盒还剩下多少墨水。早期的打印机是不知道还有多少墨水剩余的。

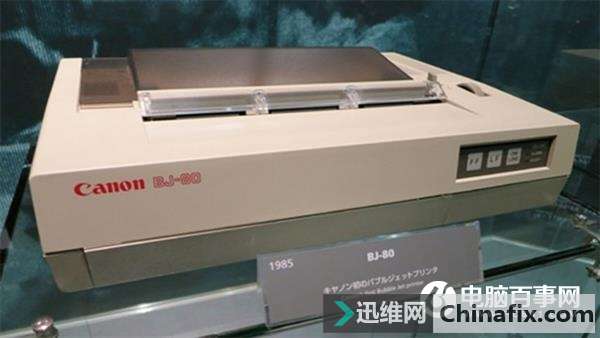

老司机教你查看打印机墨水量的方法 （图2） 作为打印机企业，当时的佳能、惠普、IBM（后来的利盟）尽管可能考虑了这个问题，但是问题比较棘手，相关的专利普遍都是1990年代的，而喷墨打印机是1980年代就开始销售的产品，这两者之间时间间隔很长。而爱普生的微压电技术推出时已经是1990年之后的事情了。

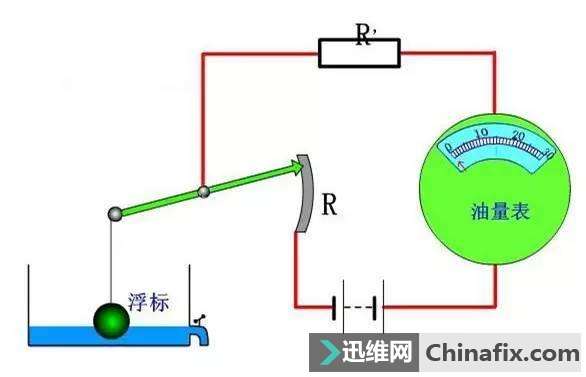

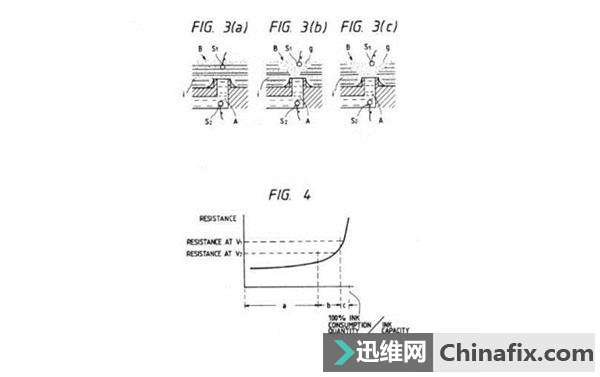

老司机教你查看打印机墨水量的方法 （图3） 汽车油箱可以用较大的零件来实现油量感知，但是打印机墨盒太小了为什么棘手？因为汽车油箱大，一个浮子和不复杂的可变电阻就解决了剩余油量计算的问题，但是打印机的墨盒小，这些东西装不进去，只能想别的办法。开始的时候想出的办法和汽车差不多，也是通过电极测量电阻，当墨水减少之后电阻会变化。但是这样就有了条件即墨水必须要导电才行，而墨水的水是纯水并不导电，需要导电的染料，这就限制了墨水的种类，而且会导致墨盒复杂化成本过高。

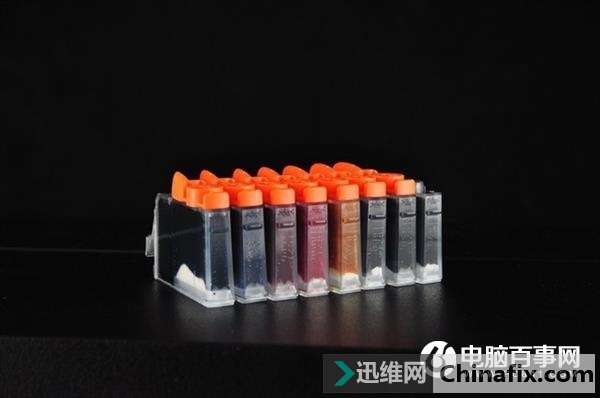

老司机教你查看打印机墨水量的方法 （图4） 并且打印机的墨水大多数是染料墨水，所以尽量都是不透明的墨盒。怎么才能在密闭的小盒子里获得里面还剩下多少墨水的信息呢？本文就是通过解析惠普、佳能、爱普生的专利来向大家解释打印机是怎么知道还有多少墨水的。 惠普与墨滴计数 在1995年，中国惠普向中国专利局申请了专利，名字叫做“用于喷墨打印系统的具有油墨保有量检测电路的油墨容器及确定油墨保有量的方法 “，中国专利号CN 1151362 C。

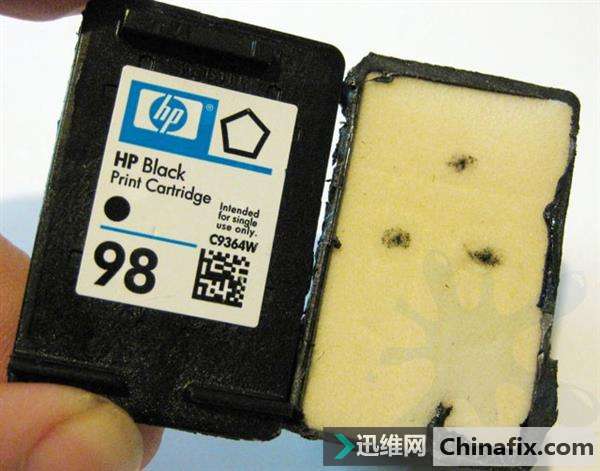

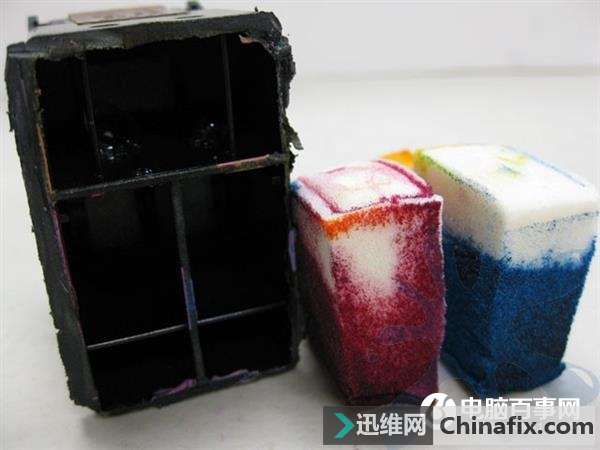

老司机教你查看打印机墨水量的方法 （图5） 这里要先明确的是几个问题。首先墨盒里面为何有很多聚合物”棉花“一样的东西？因为墨盒是向下的，液体的特性就是要向下流动，墨盒首先要保障不会自己就往下流淌。要知道最早的喷墨打印产品都是水平发射的。所以实现的办法就是要利用好表面张力，或是负压。

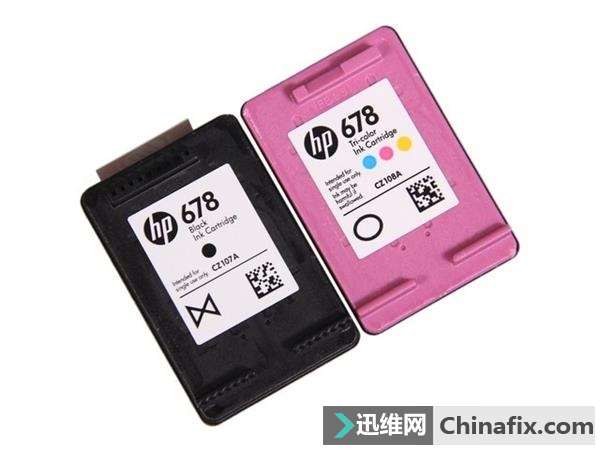

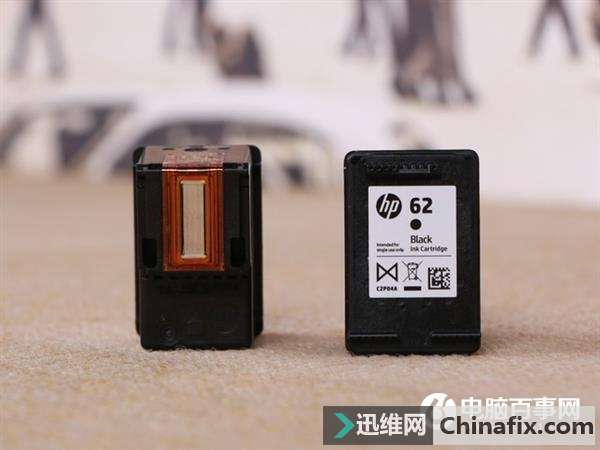

老司机教你查看打印机墨水量的方法 （图6） 惠普专利的核心在于墨滴计数。我们知道热发泡打印技术，原理是喷嘴附近有个电阻，这个电阻加热导致墨水沸腾、喷出墨水。可以通过输送给打印头多少加热墨水的信号，来估算喷射出去墨水的数量，这是统计方法之一。
老司机教你查看打印机墨水量的方法 （图7）
老司机教你查看打印机墨水量的方法 （图8） 当然这种办法不够准确，因为沸腾喷射出去的墨滴大小一致性一般，所以容易产生累计的误差导致算不准。所以，惠普将这个称之为近似计数，这是一个8位的二进制数据，可以表示2的8次幂，也就是256位。

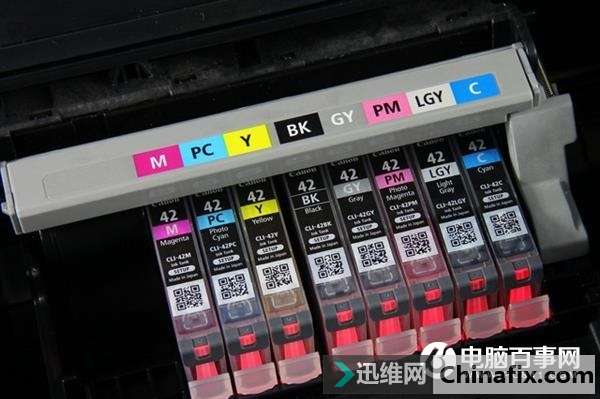

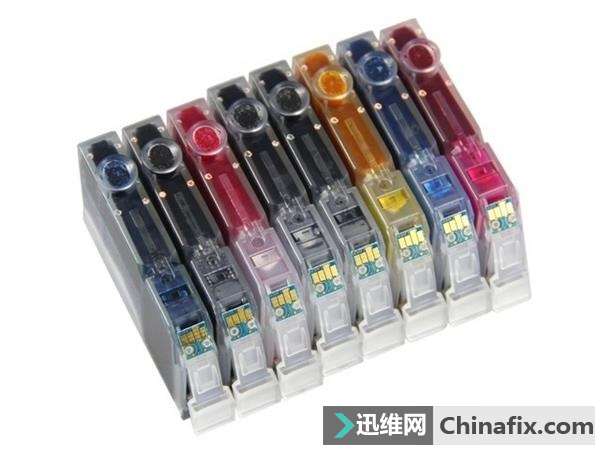

老司机教你查看打印机墨水量的方法 （图9） 在墨盒生产之前，惠普会进行测试，根据注入的墨水量和喷射的墨滴数来获得一个数据，这个称之为精确计数。墨盒上的芯片写有这个数据，也就是每次256位计数写满的时候，会触发一次精确计数，这个数字是墨盒墨水量的12.5%，也就是八分之一，然后这个8位二进制数再重新开始计算，这样8次过后就把一个墨盒消耗完成。在墨盒内部也有传感器，来检测墨水剩余的情况。这个数据会返回给计算机，这样计算机就知道消耗了多少墨水，驱动程序就能显示墨水的剩余状态。 佳能的红光 佳能的打印机，在有打印头的墨盒上采用的墨水统计算法和惠普应该是一致的，这与佳能、惠普多年来的合作不无关系，双方在打印领域的专利有多种授权方式。不过佳能的一些高端墨盒、打印头独立的产品上，可以看到在墨盒安放位置有红光。
老司机教你查看打印机墨水量的方法 （图10）
老司机教你查看打印机墨水量的方法 （图11） 这种技术是通过墨盒底部的棱镜以及LED来进行液面检测，佳能在1998年于美国注册了这个专利，专利号为US 6361136 B1。这种技术是用来检测当墨水即将耗尽的时候进行墨水余量的感知。而耗尽前的感知还是同过墨滴计数一类的办法来实现的。
老司机教你查看打印机墨水量的方法 （图12）

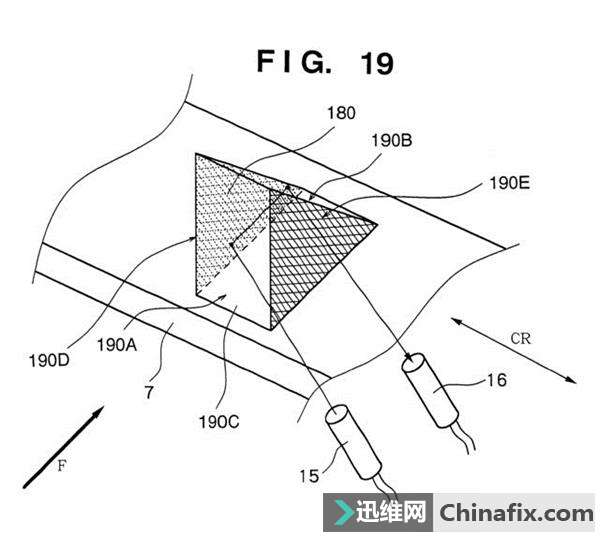

老司机教你查看打印机墨水量的方法 （图13） 在专利中，佳能设计了多种墨水感知的方案。而在实际的产品上，我们看到佳能应用的是三角形的小棱镜。这个装置的细节如图，剖面上可以看到一侧的发光装置以及另外一侧的接收器。

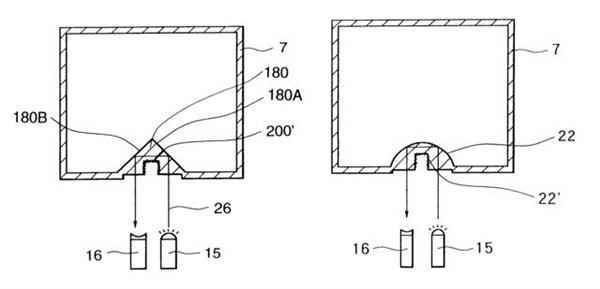

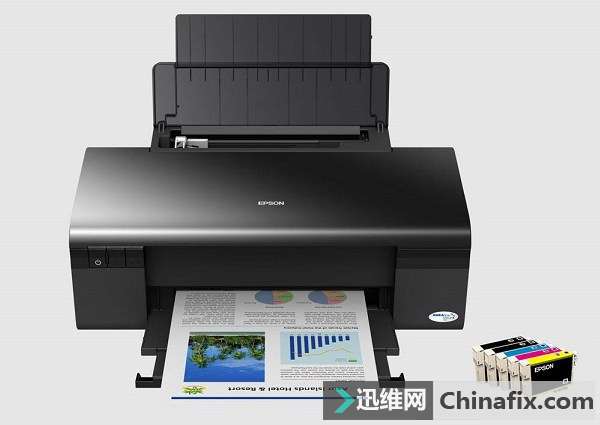

老司机教你查看打印机墨水量的方法 （图14） 棱镜检测的原理：有没有墨水反射回来的光不一样，接收器可知。当墨盒中墨水没有的时候，这个小三角棱镜与液体之间，会形成一个类似全反射棱镜的现象，这样另外一侧接收器接收到的信号强度很高。而当墨水液面高于棱镜的时候，开始有光穿透棱镜散射到了墨水中，接收端探测到返回的光量比较少，这样机器就知道了墨水还足够。 爱普生的微压电震荡检测 我们知道爱普生用的是微压电打印技术，这和佳能、惠普的热发泡技术完全不一样，他是依靠压电晶体的形变将墨水从页面推出。这个推出过程中，液体会形成震荡，爱普生的墨水余量计算就是利用这种震荡。爱普生的墨水检测专利在中国的专利号是CN 1380852 A。

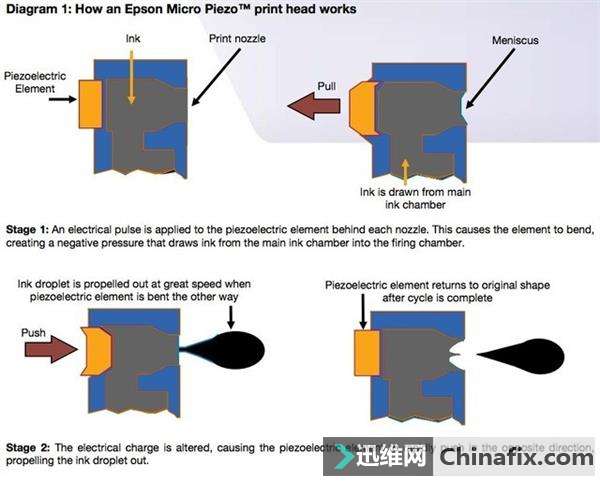

老司机教你查看打印机墨水量的方法 （图15） 爱普生微压电的原理：压电块加压后会变形挤出墨水，这会产生震荡爱普生的墨水计算一样离不开估算。这种估算是基于压电信号的多少已经墨滴的大小，因为微压电技术对这两个状态的控制更精确一些，所以可以建立一个基于打印多少墨滴的估算值。

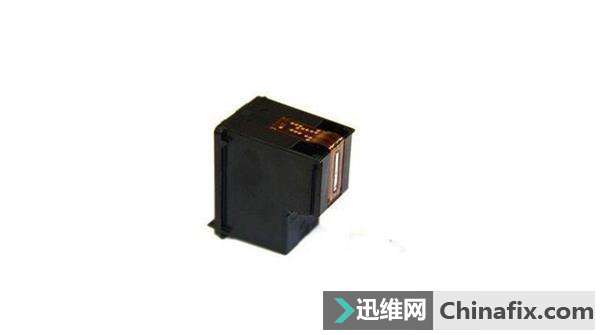

老司机教你查看打印机墨水量的方法 （图16） 爱普生的微压电打印头上装有传感器，当一定量的墨水同过打印头的时候，压电器件的输出会有很大的变化，利用这种变化，就可以得知墨盒为空和墨盒充满墨水时候输出的不同，这两个值之间来判断墨水比较精确的消耗。这个数据和前面的估算值进行比较、矫正，就可以比较精确的知道墨水用了多少。这个数据会在墨盒上的芯片不断的累计，并同过驱动程序来为用户提供可视化的余量显示。
老司机教你查看打印机墨水量的方法 （图17） 墨盒显示用完了还剩一点点，也是对打印头的保护无论是哪一家的办法，我们都可以看到都难言完美的检测到底还有多少。所以墨盒余量设计的初衷，就是保障在尽可能多的消耗，也不会出现墨水消耗没了、但是驱动程序显示墨水还有一点点的现象，一定是驱动程序显示墨水已经没有提示更换，但实际墨盒里还有一点点。这也是在保护打印头，比如热发泡的打印头，电阻干烧没有墨水会让打印头容易损坏。而打印机企业在墨盒里灌注的时候，也比标称的容量多灌注大约10%左右作为冗余。
老司机教你查看打印机墨水量的方法 （图18） 当你行驶在马路上，低头一看油表，显示已经没油了，但是车还能开一段距离，打印机的墨盒也是这个道理。 总的来说，喷墨打印机的墨盒需要靠精妙的设计和高科技来检测墨水量，以方便用户知道什么时候该换墨盒了，相信看完本文的查看打印机墨水量方法，又学到了不少打印机相关知识了吧。 |
