在了解了SSD的历史和未来之后，让我们一起真正的走进SSD，揭开SSD神秘的面纱。SSD如淡雅之兰花，寻求内外统一，内涵与外在俱佳，除了英俊潇洒的外表，内在的魅力同样不可抵挡。

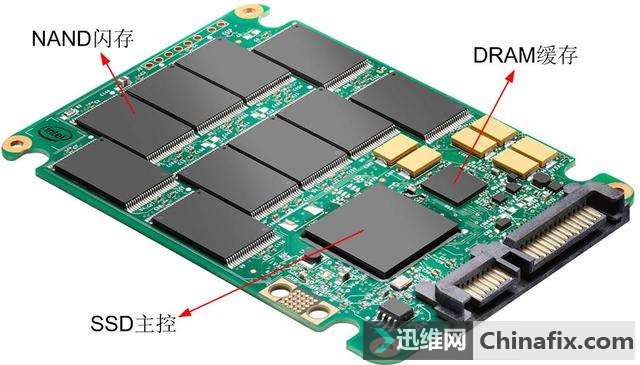

主控对于SSD的作用，相似处理器对于电脑的作用，属于大脑中枢，拥有最高指挥权，管理NAND闪存，实现数据的储存。 DRAM缓存是Host与SSD主控之间的数据中转站。在Host写入数据时，并不会直接交给主控去写入NAND闪存，而是先把数据丢到DRAM缓存中，之后再传到主控内部的缓存中，最后再由主控写入NAND闪存，这样做的目的是提升数据传输的效率。 是不是有点不太好理解？没关系，举个简单的例子：（已经理解的同学可以略过这部分） 比如说，在网购的时候，一件A商品会产生10元邮费，如果要购买5件A商品，我们一次购买5件呢？还是分5次购买呢？很显然，肯定会一次购买5件呀，这样只需要付一次邮费（每个人都很聪明，我这里只是举个例子哈）。 同理，如果Host每发一笔数据，不管传输的数据大小，主控都直接响应，然后写数据到NAND闪存，这时主控会花费了大量的精力去处理琐碎的事情，导致SSD表现不尽如人意，最终被嫌弃。SSD又一次发挥聪明才智，将DRAM这一干将招致麾下，并给DRAM派了个任务量，在Host传输数据时，先送到DRAM手里，如果没有达到任务量，就不要给领导-主控汇报了。这样大大地降低了主控的负担，提升了SSD处理数据的效率。 NAND闪存是数据归属地，NAND颗粒的存在，赋予了SSD储存数据的使命。为了提升储存的性能，主控会通过不一样的通道（Channel）操作NAND闪存。

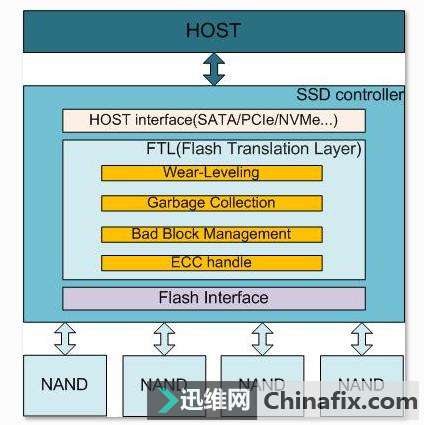

对于一个称职的主控，需要有能力完成两项艰巨的任务： 1. 为Host和NAND提供适当的对接界面（Interface）以及协议（protocol）； 2. 高效地处理数据，优化传输速率，同时保证数据的完整性。 现在主流SSD主控架构如下图：

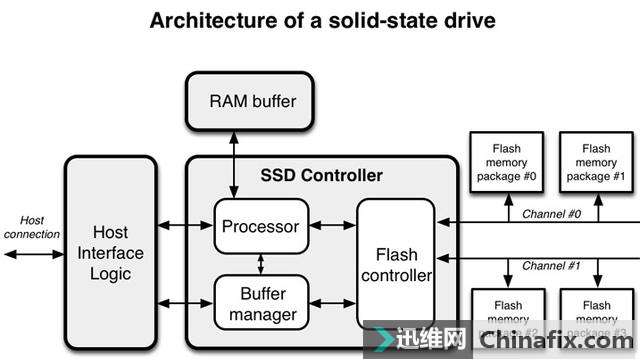

Host interface采用的协议（protocol）包括SATA，PCIe/NVMe SSD协议（后续文章会详细介绍）。 闪存转换层FTL是主控的核心部分，主要实现磨损平衡（Wear-leveling）, 垃圾数据回收（Garbage Collection), 坏块管理（Bad Block Management）和数据纠错处理（ECC, Error Correction Code）。 FTL层涉及的内容较多，在这里就不展开了，后续专门介绍FTL。 Flash interface包括了SSD主控的flash controller，用来控制主控与NAND闪存之间的数据传输。 |
