3.14更新.........

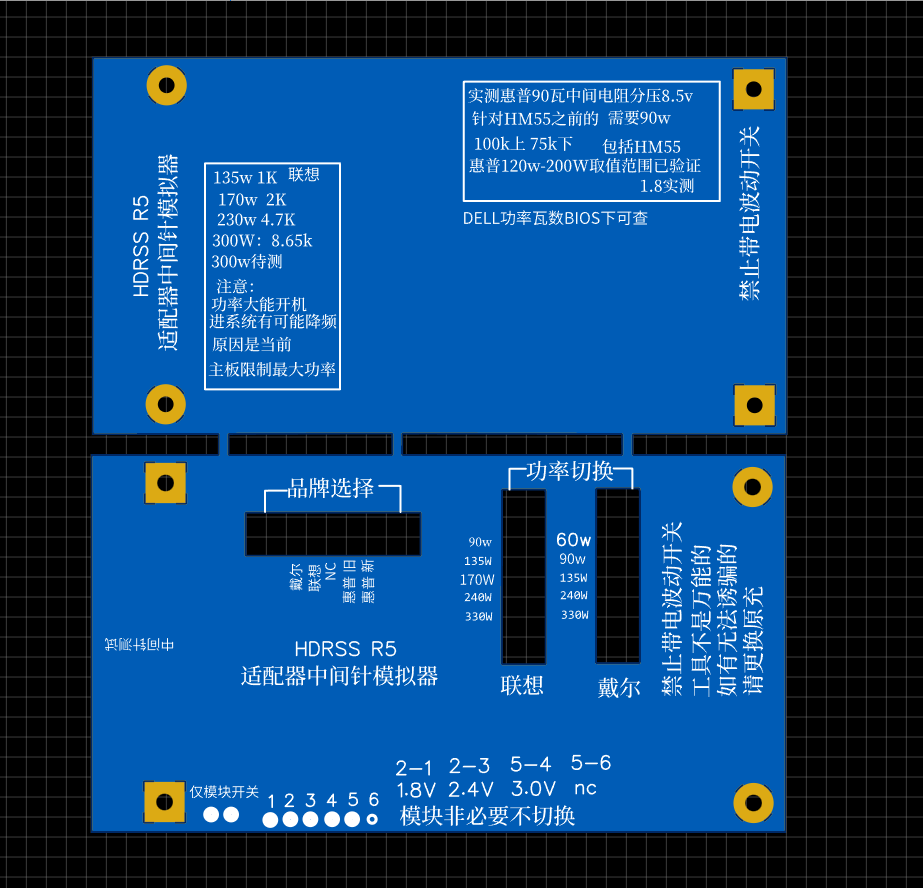

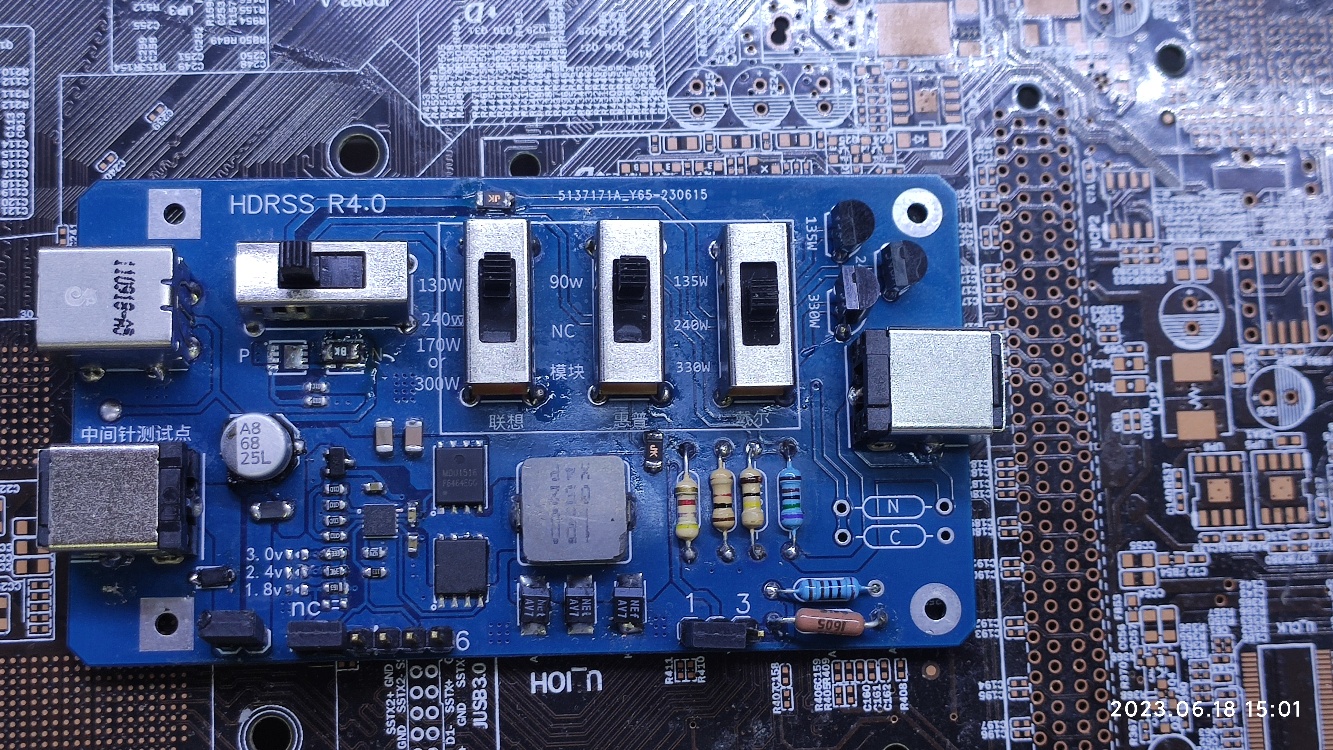

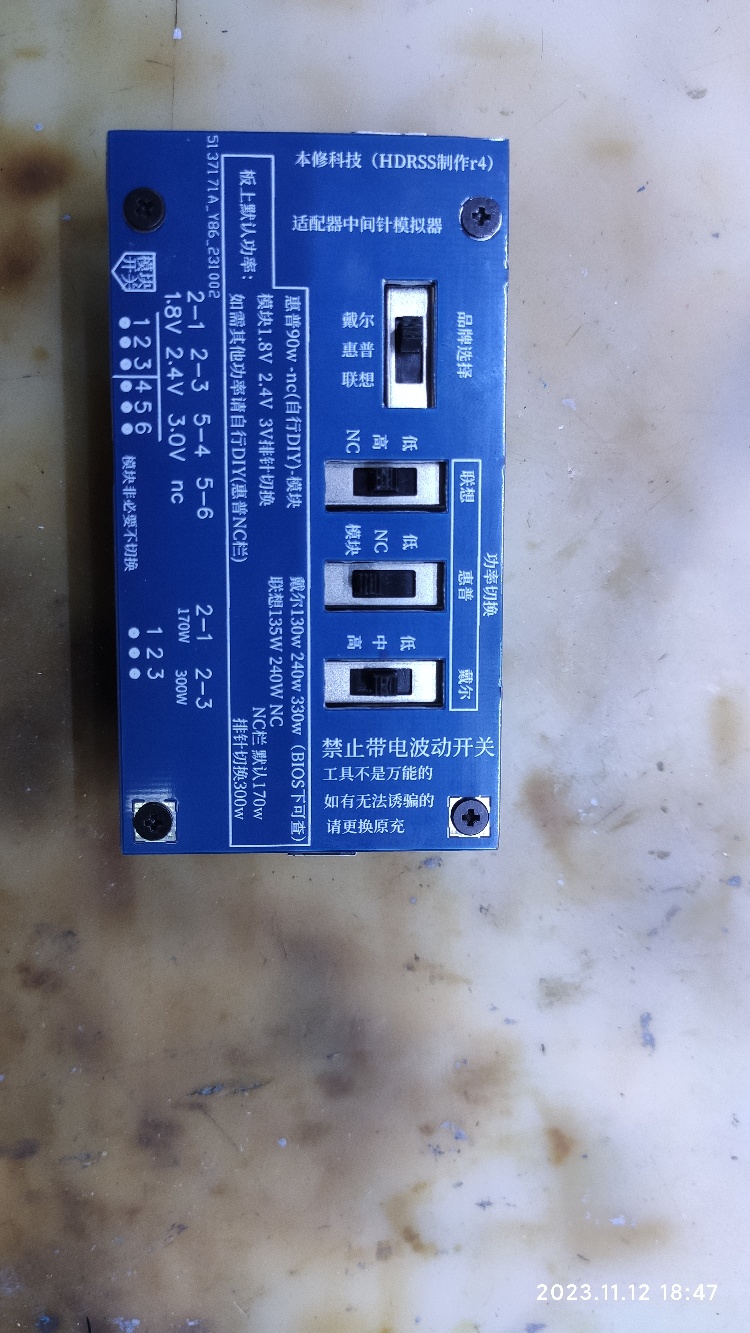

电路板收到了。下面是实物图。

联想的电阻区字写错了。。。
现在淡季，手上没有电脑能测试。。总体还行。一般维修够用了吧。开始修改下一板。

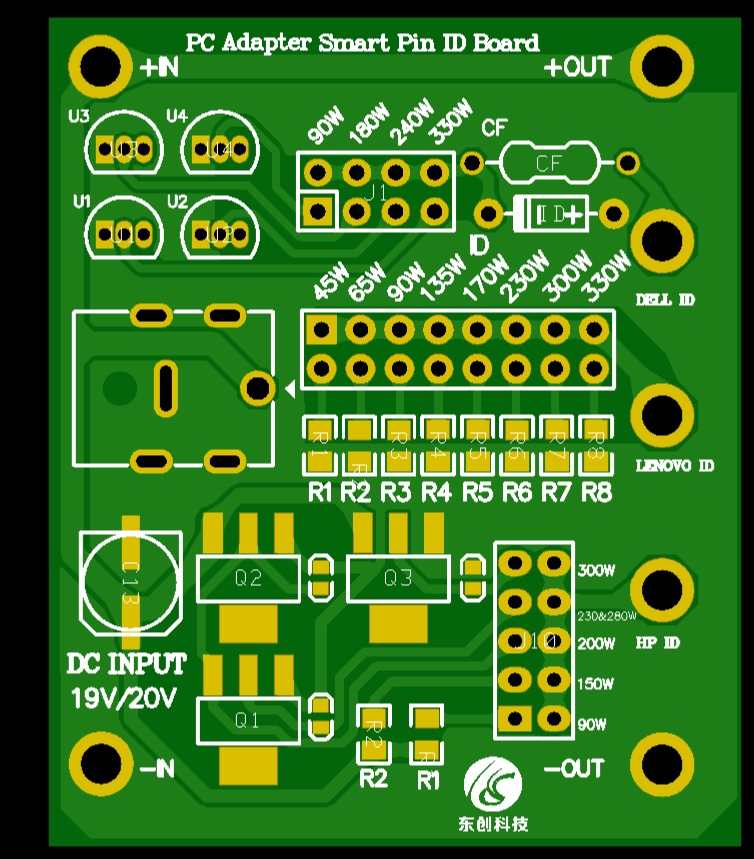

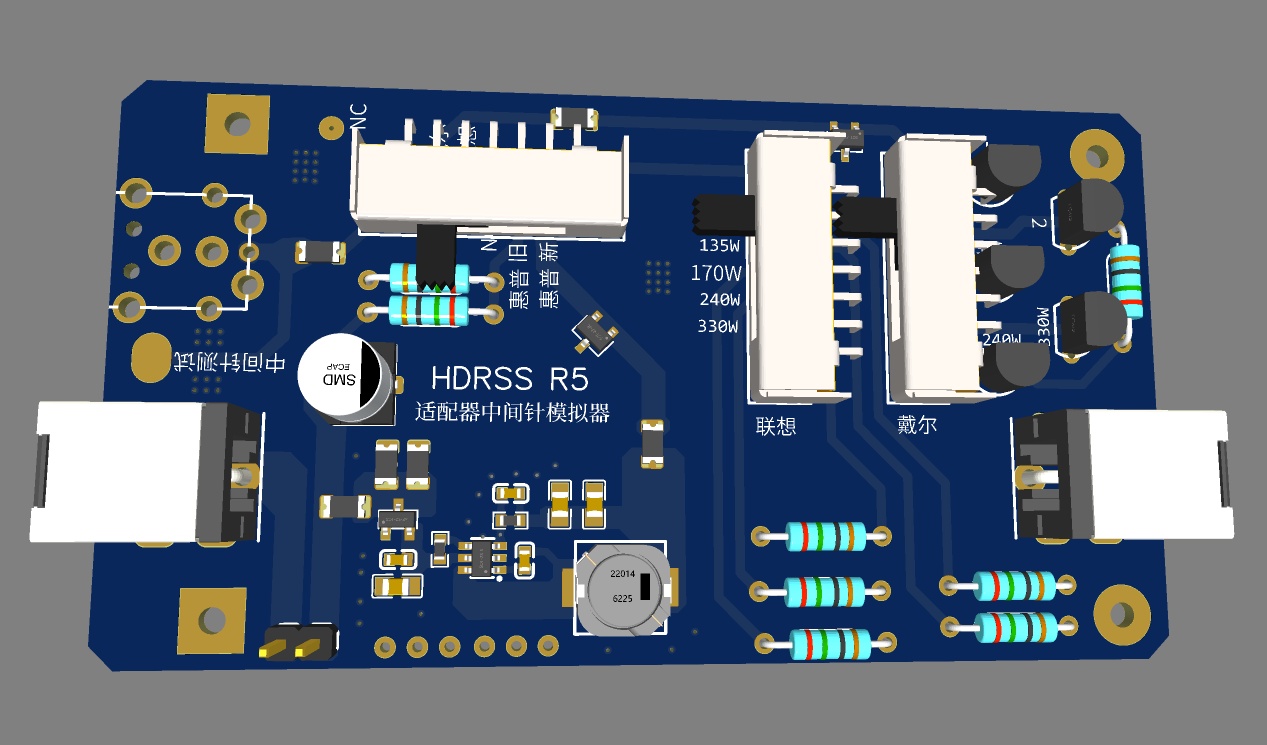

第二版画图中，主要是加入TYPE-C和电流表

作者: 邓文博 时间: 2024-3-11 14:29
板子的链接是多少啊

作者: 石伟 时间: 2024-3-11 16:28

邓文博发表于 2024-3-11 14:29
板子的链接是多少啊

没有链接。自己找某宝做板。也很便宜。30来块钱的事。然后这些开关什么的全部都可以在某宝上买。加起来成本不超过60元。不过你可以观望一下。过一段时间等我做的板子回来了。肯定是要做第二版的。电阻这些会换成贴片的。现在我还不太确定这个尺寸大小合不合适。所以没有做的特别小。

作者: 陈继斌 时间: 2024-3-11 21:17

我们群里有人做出来了，也在销售

作者: /kuk藏经阁 时间: 2024-3-11 22:22
也在销售这个是重点啊，哪里有卖的

作者: 石伟 时间: 2024-3-11 22:29

/kuk藏经阁发表于 2024-03-11 22:22
也在销售这个是重点啊，哪里有卖的

等我测试好，改进版本，后续加进type-c和电流表了给各位打PCB就行了，各位可以拿回去自己焊接，持续更新中…

作者: 石伟 时间: 2024-3-11 22:30

陈继斌发表于 2024-03-11 21:17
我们群里有人做出来了，也在销售

不懂就问，他这个dc模块有什么用？

作者: 王思永℡ 时间: 2024-3-11 23:39

石伟发表于 2024-03-11 22:30
不懂就问，他这个dc模块有什么用？

解决联想，HP,DELL充电头无法识别大功率的问题。

作者: 石伟 时间: 2024-3-12 00:07

王思永℡ 发表于 2024-03-11 23:39
解决联想，HP,DELL充电头无法识别大功率的问题。

这个我是用可调电阻分压输出来解决的。输出端接笔记本电脑，万用表测检测脚电压。

作者: babymax08 时间: 2024-3-12 00:18
捷配不是免费打板么

作者: 高淳笔记本维修 时间: 2024-3-12 03:02
立创白嫖pcb去，然后立创或者淘宝买件自己焊接一下

作者: 老吴来了 时间: 2024-3-12 08:12
这，给我现成的我也搞不懂，当初怎么不多读点书啊

作者: 石伟 时间: 2024-3-12 08:35

老吴来了发表于 2024-03-12 08:12
这，给我现成的我也搞不懂，当初怎么不多读点书啊

没事，等我测试好了找我拿

作者: zhang63966 时间: 2024-3-12 09:06
做好了告诉我我要一个

作者: laowu8788 时间: 2024-3-12 11:07

老吴来了发表于 2024-3-12 08:12
这，给我现成的我也搞不懂，当初怎么不多读点书啊

其实这跟读多少书没毛关系，这个就是自学和通过网络搜索习得之前不会技能的过程。愿意自学或者有兴趣动力研究学习的人，初中水平也能搞定。不愿意学习的人，即便是码农专业研究生毕业，他也只会扼腕长叹太难了不懂不会

作者: 小二 时间: 2024-3-12 12:19
这个好哦，量产挂网上卖

作者: 石伟 时间: 2024-3-12 12:50
已经开始考虑第二版了……等我的第一版打样收到了试一下效果。加入typce-c和电流电压表…输出改成焊接模式…

作者: lzcubchgg 时间: 2024-3-12 15:39
期待成品。。。。这个真不错

作者: 志诚 时间: 2024-3-12 16:42
期待你的成品！！

作者: 你说的都对 时间: 2024-3-12 18:51
大佬！小白来学习了

作者: 石伟 时间: 2024-3-12 21:04
请大家等待三天左右。我的PCB在某宝打样了。还有三四天才能收到。到时候我拍成品给大家看。各位有需要的话。都留下联系方式。我统计一下数量好打板。有能力的可以自己在网上做PCB。

作者: u1481419 时间: 2024-3-13 08:29
来抄作业了，感谢分享！

作者: huan. 时间: 2024-3-13 10:01
线材怎么买到呢，戴尔的检测是在电源头里面的。

作者: 金林泉 时间: 2024-3-13 10:33
做了成品，论坛里说一声，我也想买这个。。

作者: 石伟 时间: 2024-3-13 11:48

huan. 发表于 2024-03-13 10:01
线材怎么买到呢，戴尔的检测是在电源头里面的。

用HP的。单就dc线来说，hp和dell大小口的线都通用，就是中间针的功能不同而已。

作者: 石伟 时间: 2024-3-13 11:59

babymax08 发表于 2024-03-12 00:18
捷配不是免费打板么

我，去，捷配看了一下，目前是软pcb有活动。普通的没有免费的了

作者: xwc 时间: 2024-3-13 17:23
我也做了一个

作者: 石伟 时间: 2024-3-13 17:58

xwc 发表于 2024-03-13 17:23
我也做了一个

对的，其实都差不多的。Q1.2.3有啥用？

作者: /kuk藏经阁 时间: 2024-3-14 09:02

石伟发表于 2024-3-11 22:29
等我测试好，改进版本，后续加进type-c和电流表了给各位打PCB就行了，各位可以拿回去自己焊接，持续更新 ...

先感谢！等好消息，留个微信好给发红包啊！！

作者: ycjxdn 时间: 2024-3-14 09:24
最关键的问题是要好用！测试好了在说！

作者: 德根 时间: 2024-3-14 12:12
这个必须赞一个

作者: xnE2925 时间: 2024-3-15 09:49

石伟发表于 2024-3-12 12:50
已经开始考虑第二版了……等我的第一版打样收到了试一下效果。加入typce-c和电流电压表…输出改成焊接模式 ...

坐等第二版

作者: 维修徒徒 时间: 2024-3-15 11:53
没有大佬想不到的遇到的问题都能解决

作者: 不在犹豫` 时间: 2024-3-15 15:10
好了踢一下买个

作者: 看淡了所有 时间: 2024-3-16 10:11
这东西不错，期待你的成品。

作者: fuguodong1985 时间: 2024-3-16 11:24
都支持多大功率的

作者: lpz2012 时间: 2024-3-16 11:58
哎黑

作者: 聆听馨世界 时间: 2024-3-16 12:54

石伟发表于 2024-3-13 11:59
我，去，捷配看了一下，目前是软pcb有活动。普通的没有免费的了

嘉立创每个月都有免费

作者: chenjm86 时间: 2024-3-16 16:57
光板怎么用，焊上元件安排起来

作者: 石伟 时间: 2024-3-16 19:16

chenjm86 发表于 2024-03-16 16:57
光板怎么用，焊上元件安排起来

主要就是一些电阻和开关，电路图上有标注的

作者: samsung 时间: 2024-3-16 21:49
Q1 ,Q2,Q3,Q4,Q5有什么不同之处？我怎么看不出来？怎么看都是同样的。

作者: a1026628648 时间: 2024-3-16 21:50
厉害了大佬

作者: 石伟 时间: 2024-3-17 00:17

samsung 发表于 2024-03-16 21:49
Q1 ,Q2,Q3,Q4,Q5有什么不同之处？我怎么看不出来？怎么看都是同样的。

确实没有什么不同，实际上的器件型号是ds2501，你搜淘宝就知道干啥用的了。它是一个存储器，dell电脑读取它的数据得到适配器功率大小。这也就是dell中间针的作用，三个引脚只用了两脚

作者: chxj 时间: 2024-3-17 09:59
直接买转换头

作者: 石伟 时间: 2024-3-17 10:58

chxj 发表于 2024-3-17 09:59
直接买转换头

如果转换头能解决问题，还要做这个干啥。。DELL的转接头只有90W。HP的小口带针的很多连机都不能开。联想的方口也只有90W。Y7000类的插上去机都不开。

作者: sbkhn88 时间: 2024-3-17 19:30
改版好用了，必须找你买一个。

作者: 梓林1 时间: 2024-3-17 21:52
给个淘宝链接，谢谢，正好需要这个

作者: z85620 时间: 2024-3-20 22:06
做好了告诉我我要一个

作者: 石伟 时间: 2024-3-20 22:50

z85620 发表于 2024-3-20 22:06
做好了告诉我我要一个

新版已经在制板中。大概三四天后会到

作者: 枫林复开 时间: 2024-3-21 00:50
好了通知我下

作者: 石伟 时间: 2024-3-27 12:37
缓慢更新中。。。。加入了电流电压表。
加入了TYPE C支持。

作者: 长安长 时间: 2024-3-28 14:44
大佬，第二版打了吗，效果咋样?另外问一下你的第二版图上标了“老式惠普”和“新惠普”，这两个有什么区别呢？

作者: 梓林1 时间: 2024-3-28 18:02
手机号码 13588952997 兄弟联系一下，需要一个，微信同号

作者: 石伟 时间: 2024-3-28 20:27

长安长发表于 2024-03-28 14:44
大佬，第二版打了吗，效果咋样?另外问一下你的第二版图上标了“老式惠普”和“新惠普”，这两个有什么区别呢？

看一下这个贴子的跟贴，好像HM55以下和以上的HP功率阻值不一样，所以分了两套阻值方案，需要自己测试出来

作者: liyang8686888 时间: 2024-3-28 22:28

做好了告诉我我要一个

作者: wuguanchun88 时间: 2024-3-29 09:01
谢谢分享学习了

作者: yang12345678 时间: 2024-3-29 17:54
NB NBNBNBNB

作者: babymax08 时间: 2024-3-30 09:22
pcb文件，元器件bom分享一下造福坛友

作者: ycjxdn 时间: 2024-3-30 09:27
测试好了好用的话说一声，发个链接！

作者: u1539506 时间: 2024-3-30 09:30
板子的链接是多少啊

作者: 石伟 时间: 2024-3-30 09:42

u1539506 发表于 2024-3-30 09:30
板子的链接是多少啊

还在改电流表。等最新版本。。。。现在的版本电流表不太好固定。。

作者: mujiahui10 时间: 2024-3-30 16:51
很好的帖子很好的帖子很好的帖子很好的帖子很好的帖子很好的帖子很好的帖子很好的帖子很好的帖子很好的帖子很好的帖子很好的帖子

作者: u1545306 时间: 2024-3-30 21:42
小白来学习了

作者: 维客科技 时间: 2024-3-31 08:11
做好了，来一个

作者: 1225322502 时间: 2024-3-31 18:09
来抄作业了，感谢分享！

作者: u1545939 时间: 2024-4-1 16:00
大佬，厉害呀

作者: 1225322502 时间: 2024-4-1 17:55

板子的链接是多少啊

作者: 磊少007 时间: 2024-4-2 10:01
期待成品。。。。这个真不错

作者: 109459754 时间: 2024-4-2 21:11
这个是重点啊，哪里有卖的

作者: redfish133 时间: 2024-4-3 10:43
不错！

作者: rainer 时间: 2024-4-3 12:22
感谢经验分享！

作者: u1543066 时间: 2024-4-3 19:43
提示: 作者被禁止或删除内容自动屏蔽

作者: 城乐 时间: 2024-4-4 15:13
给个连接那里有买呀好东西呀

作者: 长安长 时间: 2024-4-7 08:44

石伟发表于 2024-3-30 09:42
还在改电流表。等最新版本。。。。现在的版本电流表不太好固定。。

第二版的图可以分享吗？我有别的typec，第二版对我已经够用了

作者: jetlinyuan1983 时间: 2024-4-7 10:09
这个是好东西，需要

作者: u1506165 时间: 2024-4-7 14:26
期待你出来的成品

作者: 石伟 时间: 2024-4-7 20:24

长安长发表于 2024-4-7 08:44
第二版的图可以分享吗？我有别的typec，第二版对我已经够用了

V：15871933778，给源码给你。也有没焊的成品板。需要改一下。

作者: u1546852 时间: 2024-4-7 21:57
小白来学习了,最近遇到难处了，来学习。

作者: yeloone 时间: 2024-4-8 03:31
精华帖都看不了 300 鑫豆遥不可及啊

作者: u1547009 时间: 2024-4-8 14:16
66666666666666

作者: u1547214 时间: 2024-4-9 18:55
如果转换头能解决问题，还要做这个干啥。。DELL的转接头只有90W。HP的小口带针的很多连机都不能开。联想的方口也只有90W。Y7000类的插上去机都不开。

作者: liming1978 时间: 2024-4-10 10:15
楼主分享,学习不少知识

作者: u1505152 时间: 2024-4-10 13:34
楼主技术了得学习中

作者: u1547370 时间: 2024-4-11 08:27
xiao小白来学习

作者: u1505152 时间: 2024-4-11 12:01
楼主辛苦厉害

作者: u1505152 时间: 2024-4-11 12:01
感谢楼主分享

作者: u1505152 时间: 2024-4-11 14:43
厉害了楼主学习了

作者: wangqh88 时间: 2024-4-11 18:11
啥时候出成品啊，一定要搞一个

作者: u1547457 时间: 2024-4-11 20:15

捷配不是免费打板么

作者: 石伟 时间: 2024-4-12 10:38

u1547457 发表于 2024-4-11 20:15
捷配不是免费打板么

我提供了源文件。你可以直接打板。主要是我这个是用嘉立创做的。嘉立创目前免费打板是软PCB有活动。普通的没有。

作者: u1547779 时间: 2024-4-13 15:08
不懂就问，他这个dc模块有什么用？

作者: u1524117 时间: 2024-4-13 17:21
感谢分享，期待成功

作者: 百度2KOD0 时间: 2024-4-13 18:37
长知识了，谢谢哈

作者: u1545806 时间: 2024-4-14 10:41
感谢！不懂就问，他这个dc模块有什么用

作者: 胡锦川216418 时间: 2024-4-15 20:52
不懂就问，他这个dc模块有什么用

作者: 石伟 时间: 2024-4-15 22:19

胡锦川216418 发表于 2024-4-15 20:52
不懂就问，他这个dc模块有什么用

你要把这个贴子从头认真看到尾，就不会有这个疑问了。。。。

作者: u1548434 时间: 2024-4-17 17:06

学习了，谢谢分享

作者: 1225322502 时间: 2024-4-20 11:45

期待成品。。。。这个真不错

作者: 1225322502 时间: 2024-4-20 17:52
现在好像没什么新热门贴吧

作者: lizhongshan0000 时间: 2024-4-25 22:12
有具体教程吗
