标题: 一个很神奇故障现象的B85不走代码维修 [打印本页]

作者: 停车坐爱风流晚    时间: 2021-6-23 19:47
标题: 一个很神奇故障现象的B85不走代码维修
登录/注册后看高清大图

故障现象:供电有,包括cpu供电,都有。无时钟,复位,不走代码。
这里的排组发烫。别问我怎么找到的,摸的。
登录/注册后看高清大图



登录/注册后看高清大图

由桥控制。
被+3V 上啦。正常应该桥拉低吧。让三极管截止。
登录/注册后看高清大图


问题来了,这个电压,就一个出处。不去别的电路。
这个电压,有啥用?干吗的?

登录/注册后看高清大图


作者: zzrjgzsy    时间: 2021-6-23 20:12

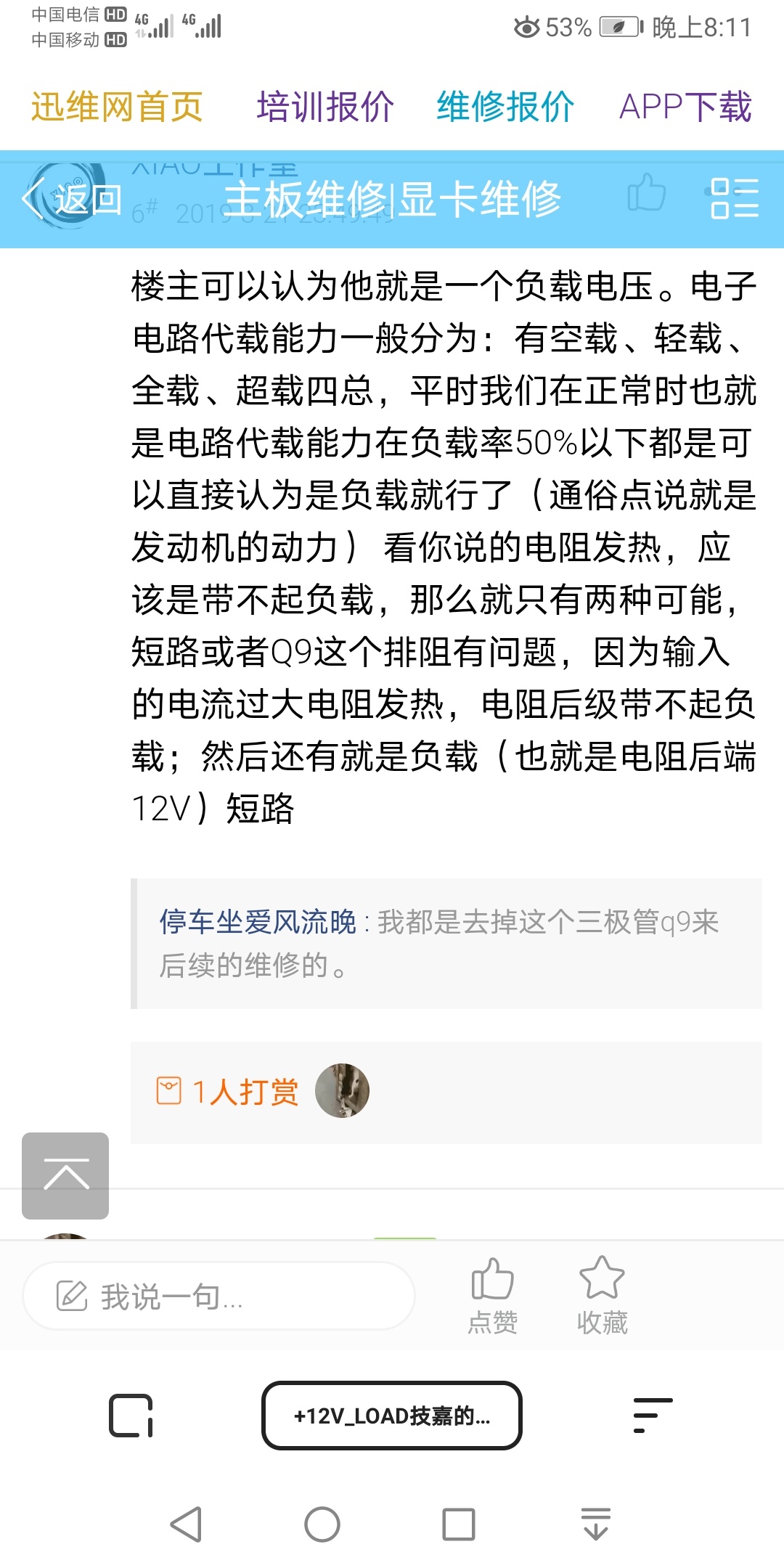

之前有个帖子讨论过这个


登录/注册后看高清大图

作者: chenyang31    时间: 2021-6-23 20:24
意思是说排阻短路?
作者: Carillon    时间: 2021-6-23 21:58
我觉得楼主应该查查为什么南桥没有把它拉底
作者: 方向tat    时间: 2021-6-24 08:31
感谢楼主分享经验,学习了
作者: 大喵喵    时间: 2021-6-24 08:43
基极电平成高了?
作者: wangdeheng123    时间: 2021-6-25 15:58
我也碰到了    CPU  vtt电压也没有  我换了IO后就有了   排阻也不烫了  电压也有了

作者: liudi128    时间: 2021-6-25 23:56
又学到一招
作者: mingwei900    时间: 2021-6-26 22:04
学习了。感谢分享。
作者: liudi128    时间: 2021-6-26 22:54
感谢分享经验,又学到一招
作者: 15286806157    时间: 2021-7-6 12:28
换IO之后就好了
作者: 衡阳天河    时间: 2021-7-6 17:31
修好了没。。是哪里问题
作者: 套路太深    时间: 2021-7-6 23:09
不跑码,我都先给io来一发,这玩意够速度
作者: e360    时间: 2021-9-9 20:17
已拆除Q9,电压恢复正常,排阻不发热,但是CPU供电电感DCL1、DBL1、DAL1发烫,另外PCI-E无0.4v,我怀疑IO挂了
作者: 彭凌飞    时间: 2021-9-17 17:24
学习了。感谢分享。

作者: chenjietao1987    时间: 2021-9-17 21:40
感谢分享!!!!

作者: 极致科技    时间: 2021-9-18 18:39
彭凌飞 发表于 2021-9-17 17:24
学习了。感谢分享。

请注意用心回贴,您已被举报,这次不处理了,请注意,下次可要按规定处罚了
作者: whl158927506    时间: 2021-9-18 22:58
6666,学习了
