全球首款4GB显存6870 X2双芯卡曝光
今年七月初，迪兰恒进曾经发布了业内第一款采用单卡双芯设计的Radeon HD 6870 X2。现在，镭风也打造了自己的双芯6870 X2，而且将显存增加到了4GB GDDR5，达到了Radeon HD 6990的水准。

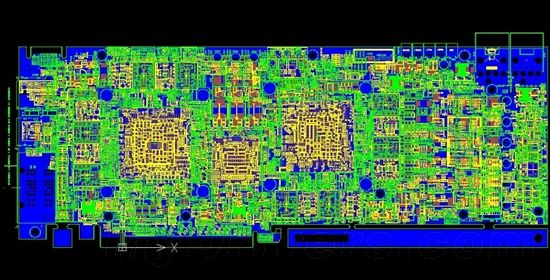

设计双芯显卡并非把两颗GPU放在同一块PCB上就完事儿，必须应对方方面面的挑战，这就需要反反复复的设计和调整来满足极高的电气要求。据工程师Carl-xie曝料，镭风这块6870 X2就经过了多达19次布线才最终完成，最终密密麻麻的电子元器件已经把PCB完全占满，而且所有走线差分对等长误差不超过1Mil(千分之一英寸/0.025毫米)，所有显存数据线组等长误差也限制在5Mmils之内，均比公版设计要求更为严格。

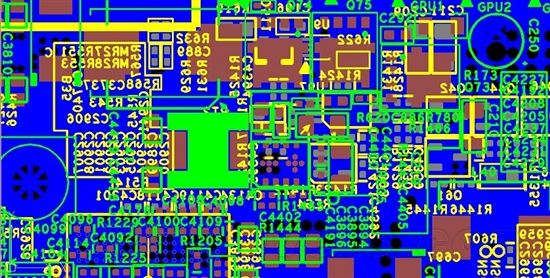

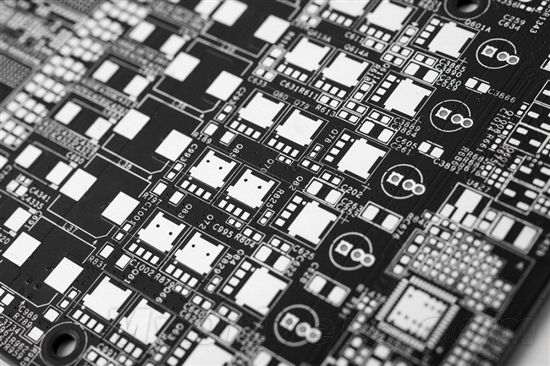

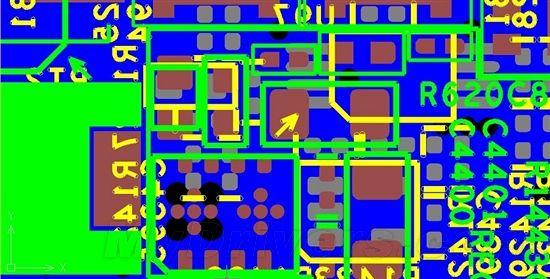

CAD设计图完成后就进行显卡打样。可以看到，镭风在这里使用了回流焊接技术和镀银PCB工艺。镀银工艺有效减小电子元件和PCB之间的电阻，并在极端超频条件下减少额外损耗、延长使用寿命。所有元器件也都选用目前行业最好的物料，都可以在-20℃以下或者50℃以上等极端环境下正常工作。

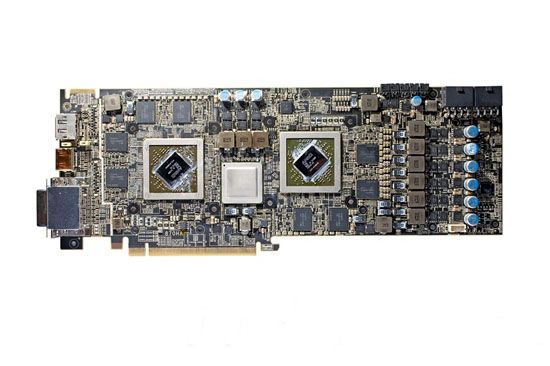

该卡一共使用了2696个精密电子元件，如此庞大的规模自然导致打样难度极大。在三块产品样卡的打造中，就有一块不幸失败，只能报废，但好在另外两块均调试成功，可以顺利进行所有测试。下边曝光的，就是目前全球仅有的4GB 6870 X2之一。

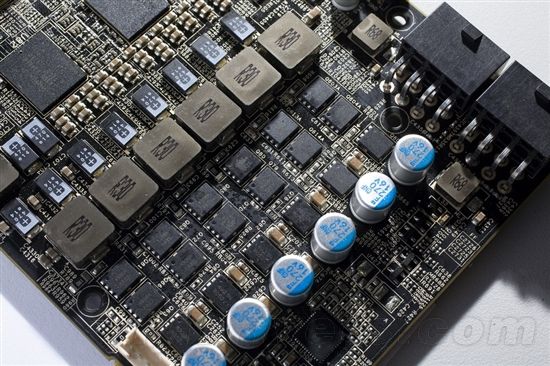

镭风这块6870 X2提供了14相供电，其中GPU核心采用了QFN-48封装的安森美NCP5395T四相供电方案，支持0.5-1.6V电压调节，每相供电都有一颗日化NCC 270uf 16V输入滤波电容，开关控制电路则是NCP5395T配合一颗安森美4921N上桥、两颗安森美4935N八针脚LF-PAK封装的低内阻MOS管、R30铁素贴片电感，最后由两颗470uf的三洋钽电容作输出滤波作用。

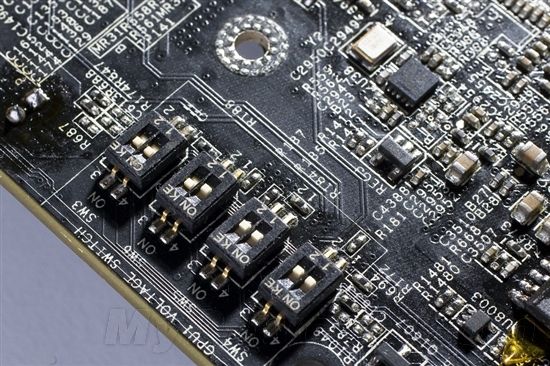

这四个电压开关各自含有两组电压调节，支持精确至0.025V的硬件电压调节，减去了液氮玩家改卡的风险和麻烦。

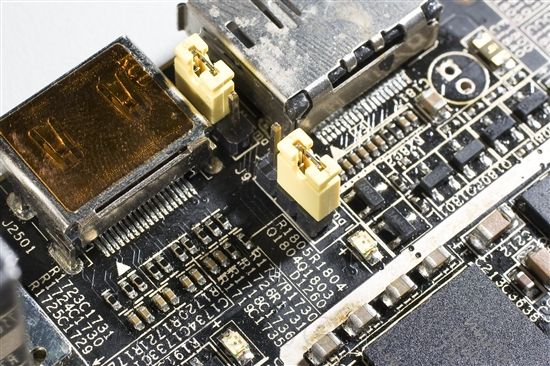

输出接口旁边也有两个开关，但是镭风并没有透露具体功能。

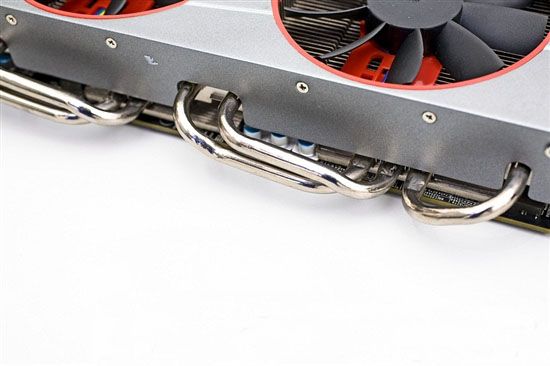

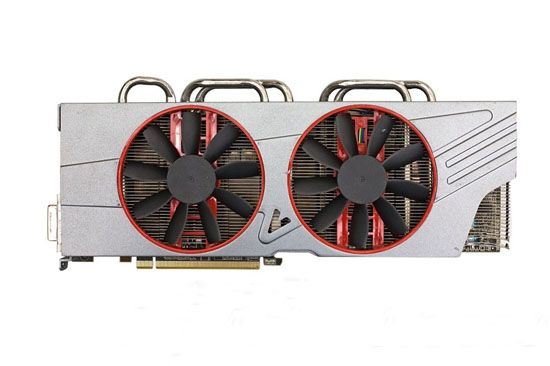

散热方面采用了Xstorm经典大红圈设计，两个红圈非常醒目。五根经过电镀处理的6毫米蜂窝结构热导管横穿密密麻麻的散热鳞片。由于是工程样品的关系，散热器可能和最终成品略有出入。 确切的核心、显存频率目前尚未公开，不过可以肯定的是，这款专为极限超频打造的双芯显卡，超频性能肯定非常值得期待。
镭风将于9月25号举办“ROMC极致超频大师邀请赛：频定锦官城”，届时就将迎来这款双芯显卡的发布，更多谜底也即将揭晓。 |
