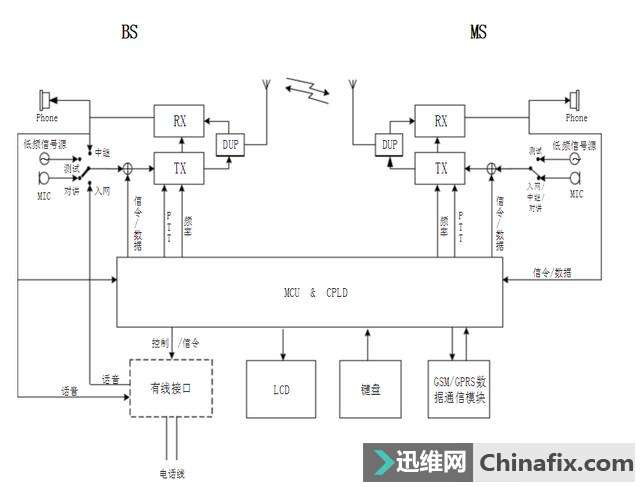

1、BS/MS收发信机单元 每台移动通信综合实验系统包含一个BS收发信机单元和一个MS收发信单元，BS收发信机单元和MS收发信机单元的收发频率是相反的，完成话音及数字信令的调制解调、发射与接收。 接收机采用典型的二次混频超外差接收机方案。鉴频输出的音频信号分成两路，一路经U2B/U202B放大后作为接收机解调输出送至TP107/TP207，供观测用；另一路由U1/U201音频功率放大后送至话柄插座J2/J202，以推动话柄扬声器。
微机主控单元由处理器、RAM、EEPROM、CPLD及串口模块组成。处理器实现对整个实验系统的控制管理，包括实验模式的选择、BS/MS收发信机的收发控制、频率控制字置入、键盘与液晶单元的读写、信号产生单元控制字的置入、有线接口的控制、串行通信等。CPLD实现输入/输出接口、多址通信时时序的产生等。EEPROM用于保存设置的数据，掉电也不遗失。串口模块则提供处理器与PC机、PC机与GPRS/GSM模块、处理器与GPRS/GSM模块间的串行数据通信，通信对象的选择通过路线器JP001、JP002以及U011来实现，U010实现与PC机通信时TTL电平与RS-232C电平间的转换。 3、有线接口单元

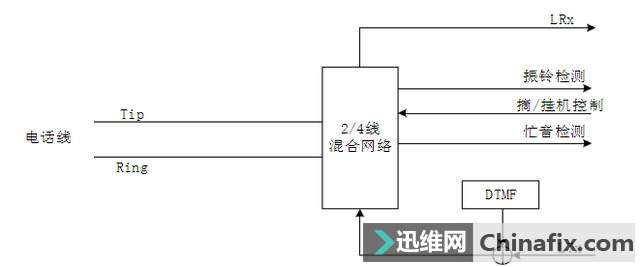

3、键盘与显示单元 为减少按键数量，系统中许多功能都通过软件配合少量按键完成。“前”或“后”：“前移”或“后移”光标，用于选择实验项目或某实验内的子项目。“+”或“-”：“增加”或“减小”，用于某实验项目内参数的改变，如频道、号码等。“确认”：对所选项目或子项目进行确认。“返回”：返回上一级显示界面。“PTT”：发信机发射控制，有的实验中也作为摘机/挂机控制。
信号产生单元包括正弦音频测验信号的产生和双音多频（DTMF）信号的产生。正弦音频测验信号由U008产生。U008是一个单片直接频率合成（DDS）芯片，具有频率精度高、辨别率高的特点，在处理器的串行控制下，可以产生频率可任意改变的稳定的正弦音频测验信号。U009A及电位器W001实现对正弦音频测验信号幅度的调节，W001左旋到底时正弦音频测验信号的幅度为零。U007是单片DTMF收/发芯片，可以实现标准DTMF信号的收、发。通过数据总线，处理器可对其进行读写和控制，实现DTMF信号的接收、发送。 5、耦合网络单元 耦合网络单元由电阻网络构成，用于组网干扰实验时加强干扰信号的对有用信号的干扰强度。
|
