标题: M2N68-AM SE2内存电压偏高+集显不亮，掉件烧伤多故障维修，仅限小白 [打印本页]

作者: 三冠维修 时间: 2016-5-18 22:38
标题: M2N68-AM SE2内存电压偏高+集显不亮，掉件烧伤多故障维修，仅限小白
收了一批料板，没事修着玩，有一块M2N68-AM SE2的板子，虽然这块板子不是太好，不过，修修试试，还好是独显，不过最重要的原因是这块板子是要抵给客户的，哎！！

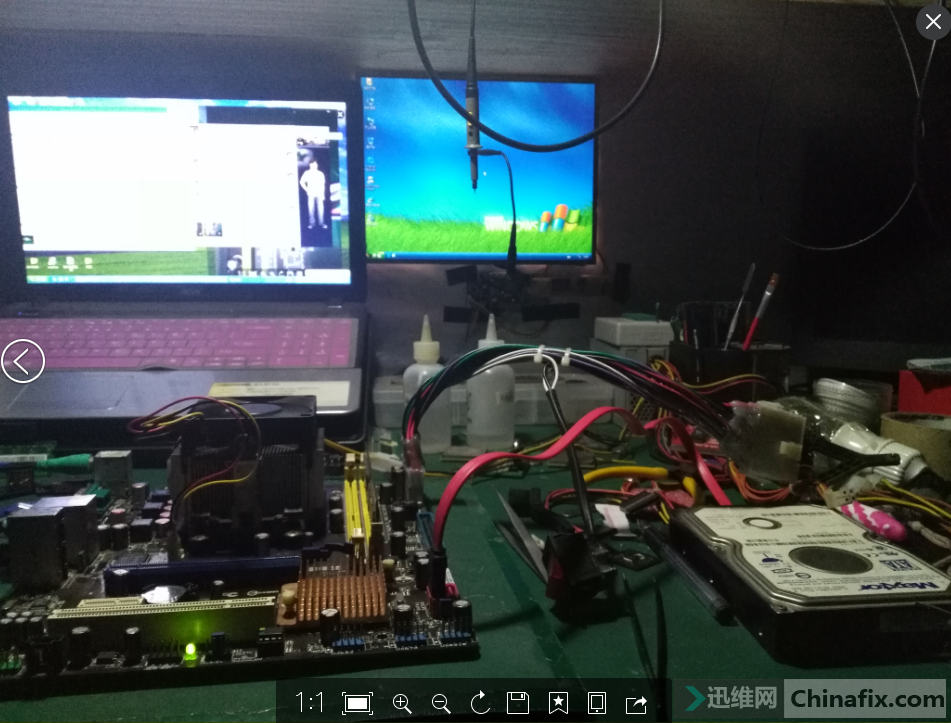

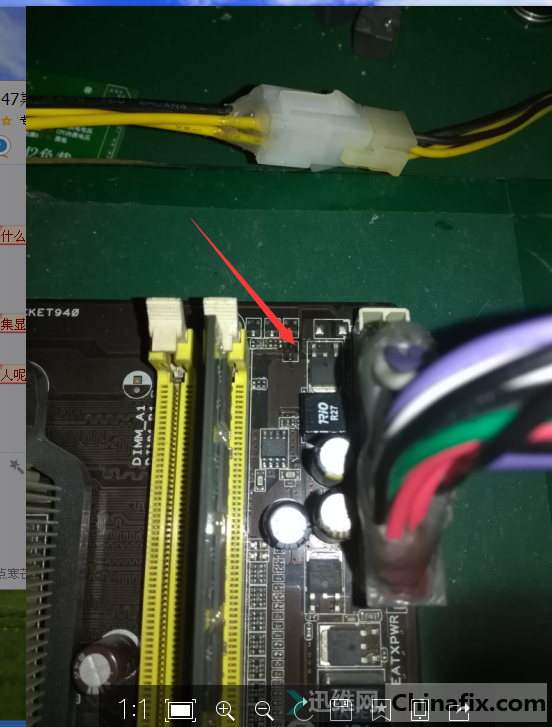

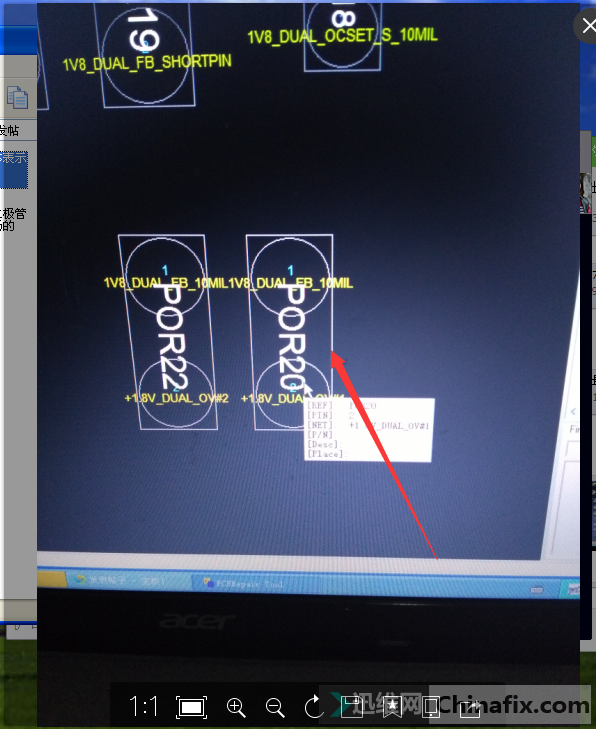

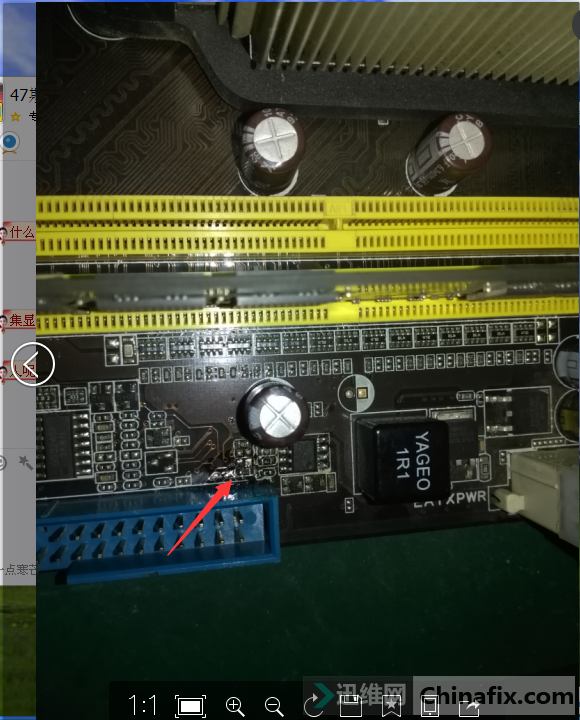

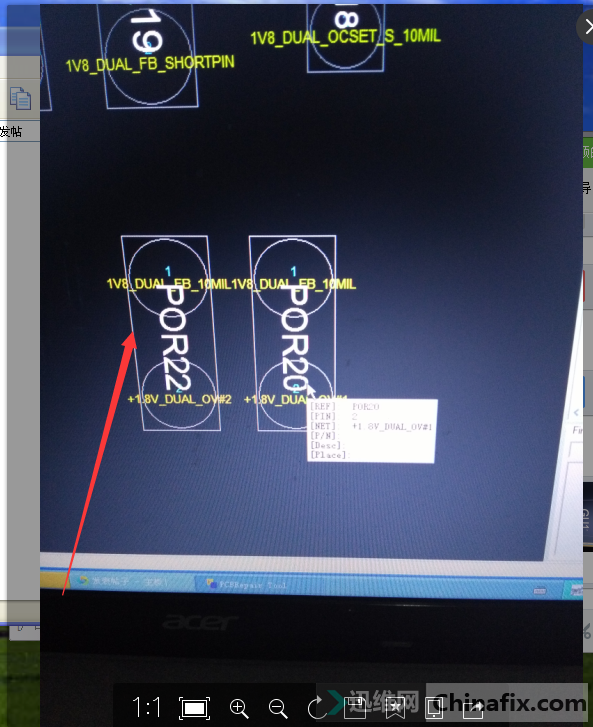

好了，进入正题，这块板子拿到手，先进行外观检查，首先看到有5个电容鼓包，华硕的板子电容一般不会鼓包，还有就是板子背面有划断线，南桥背面有撞件，一个贴片电容都晃动了，直接加焊，还有个只剩了焊盘，万用表打值，一段是接地的，应该是电容，换上电容，然后把板子正面爆掉的滤波电容也给换了，还有这个地方内存负载供电这里，有个管子，烧糊了，这种管子在华硕的板子上很常见，是个二极管，找张华硕的板子换上，还有那些划伤的自己看看，并没有大碍，好了，测全板对地组织，正常，开始上电，先上假负载，（现在修板先上假负载，或者上坏U，我是烧U烧怕了，土豪随意）直接上电测量内存供电，2.12V没有拍照，我去这么高，第一反应不像是芯片的问题，6脚反馈0.8V，不管了，还是先换掉再说，涛声依旧，找张点位看看，板号不是太能对的上，将就看看把，发现这个内存供电1.8VDUAL，还分成两路一路都是经过电阻，一个242，一个68B，进入南桥，敢情这是让南桥检测内存电压来着，这才是噩梦的开始，直接把这两个电阻拆掉，电压恢复1.95V，实测1.95V，OK，上真U，一路跑马，档内存，断电上内存，VGA线，网线，U盘，喇叭什么的都接好了，代码都跑过了，键盘灯也亮了，屏幕就是死活不亮，断电恢复BIOS，涛声依旧，这是想起来以前遇到过华硕的板子，默认集显是关闭的，进BIOS把显示顺序改一下，还是不行，刷BIOS 涛声依旧，没办法，还是老老实实查条件吧，打VGA接口的阻值，123正常，13 14正常 12 15正常，上电测电压，13脚和14脚电压都是4V多，正常啊，没头绪了，因为是料板就看南桥附近有没有撞件的，断线的结果一无所获，手压南桥不行，加焊不行，难道南桥坏了，哎！！！！

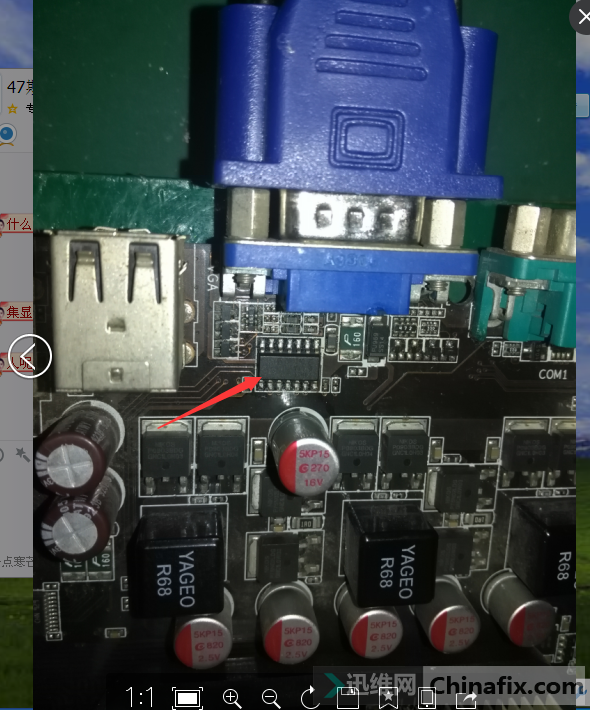

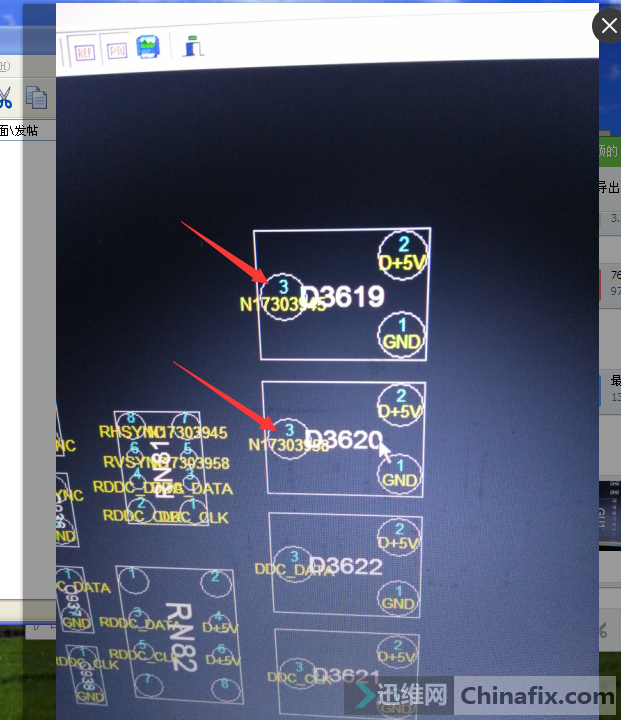

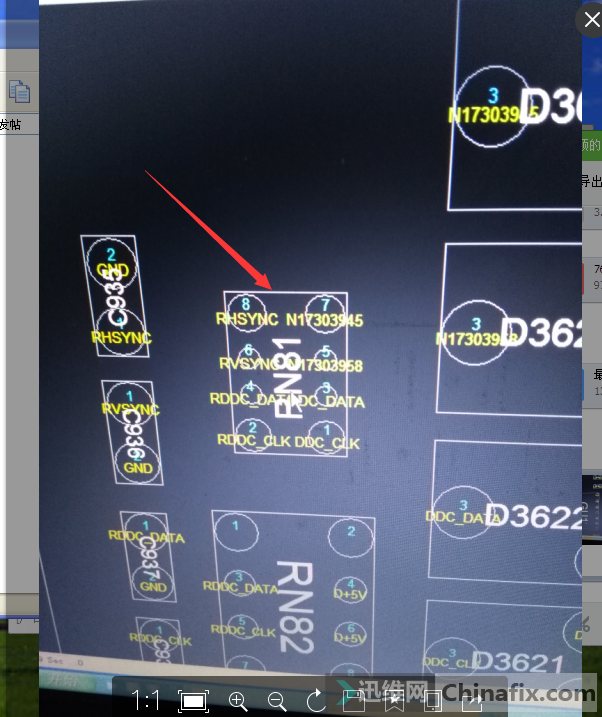

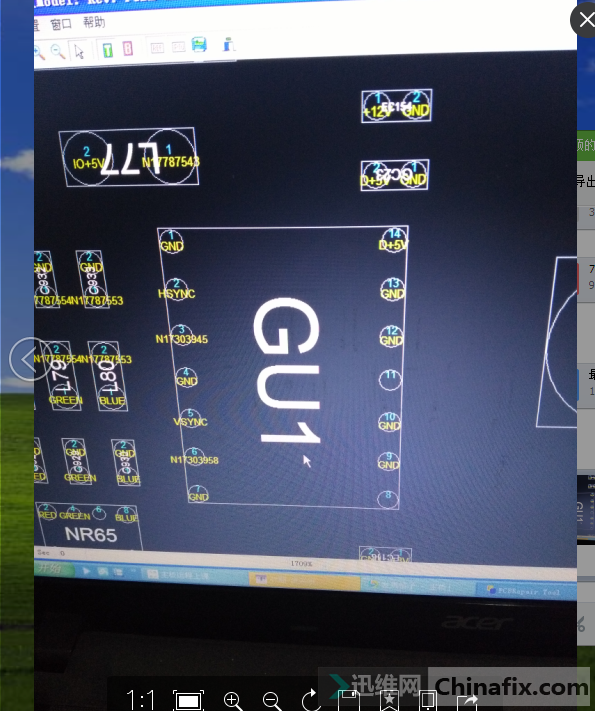

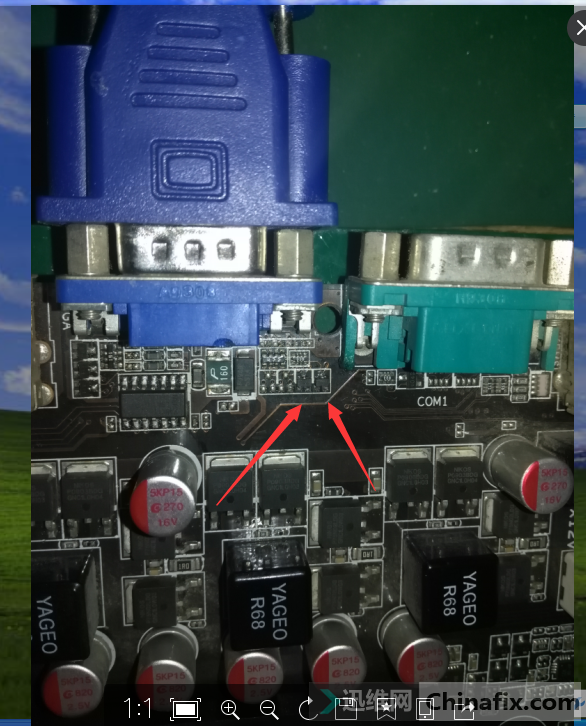

然后就是盲修了，把这个74HCT125D换了，没有同型号的，找块板子同样是VGA接口旁边的这个门电路，不过这个是74HCT08D，换了还是不行，把这两个保护二极管拆掉，不行，又听别人说，这个330排阻容易坏，换了还是不行。实在没找了，就先放一放了，然后就去吃饭，吃晚饭了，回来继续干，忽然想到修内存供电的时候一下拆了两个电阻，是不是这两个电阻其中有一个是跟集显有关的，说干就干，先把这个242装上，电压又恢复2.15，把这个拆掉，把这个68B装了，OK，看来是这个242这个电阻不能装，然后满怀希望的上电，还是不亮，最后想到可能是这个74HCT08D跟这个74HCT125D不能代换，又把这个换回来,OK了！！！
说多了都是泪啊，其实保护二极管 330 74HCT125D,桥都被我冤枉了，都是因为这个68B电阻拆除，影响桥内部的集显模块工作，导致不输出图像，望各位同学多多支持，你的加分是我的动力，好久没发帖，下次遇到奇葩问题，再次发帖！！！
