标题: 技嘉GA-G41MT-S2PT REV:2.1无时钟维修，随便附备份BIOS

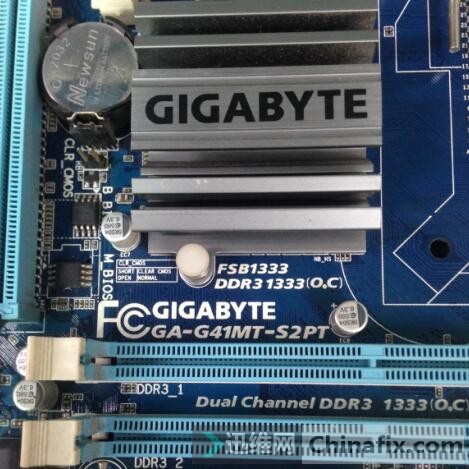

刚好修个技嘉GA-G41MT-S2PT REV:2.1点不亮。故障：PCIEX1，PCIEX16处有时钟

CI出无时钟0V

板子型号。

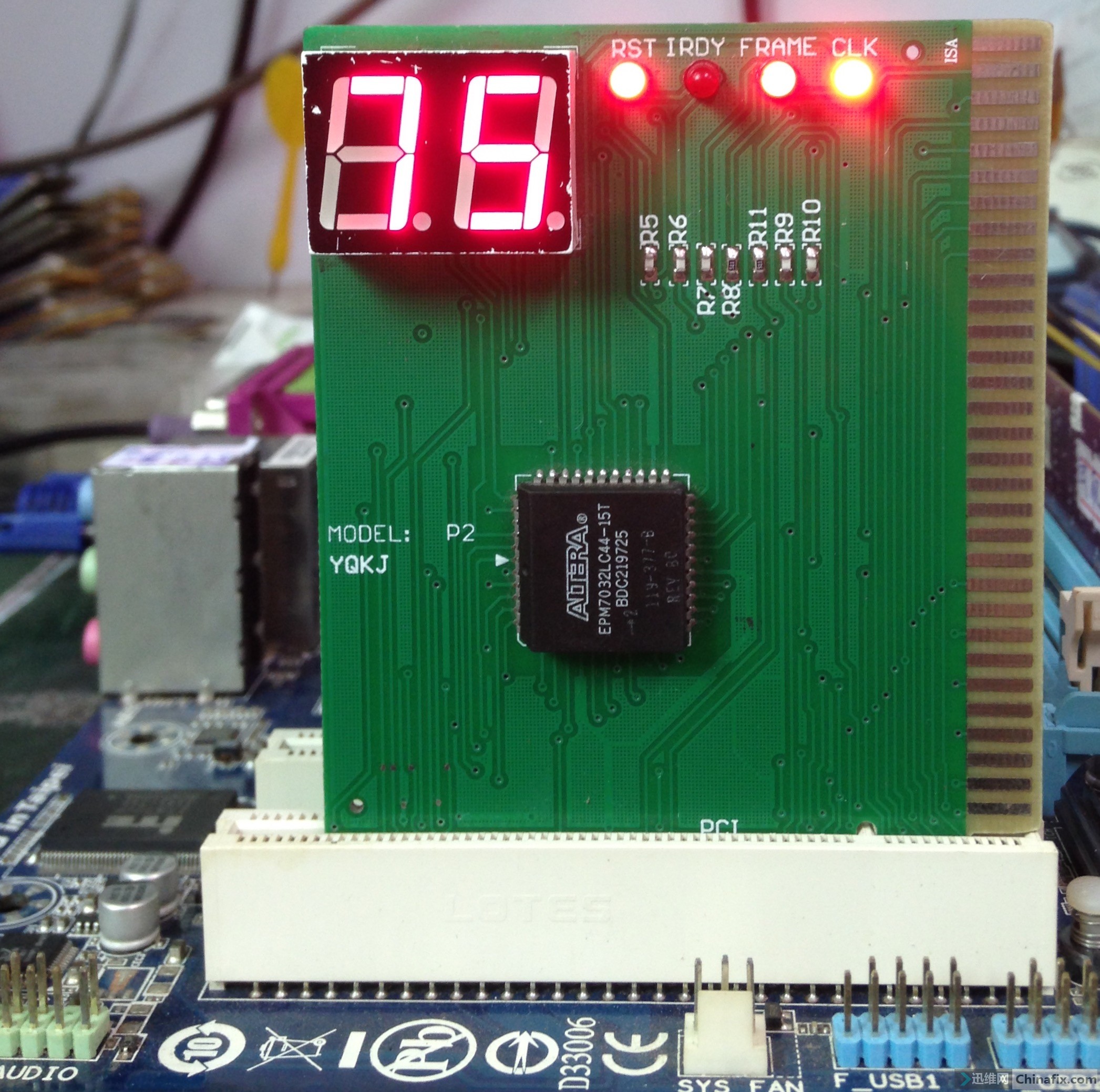

板子点不亮。修的时候忘记拍照测量各个电压的图片了。几大电压都正常：内存1.58v 南桥1.5v 3.3v 北桥1.2v 总线1.5v。

前面说过了故障：PCIEX1，PCIEX16处有时钟，PCI处无时钟0V.就从时钟芯片查起。

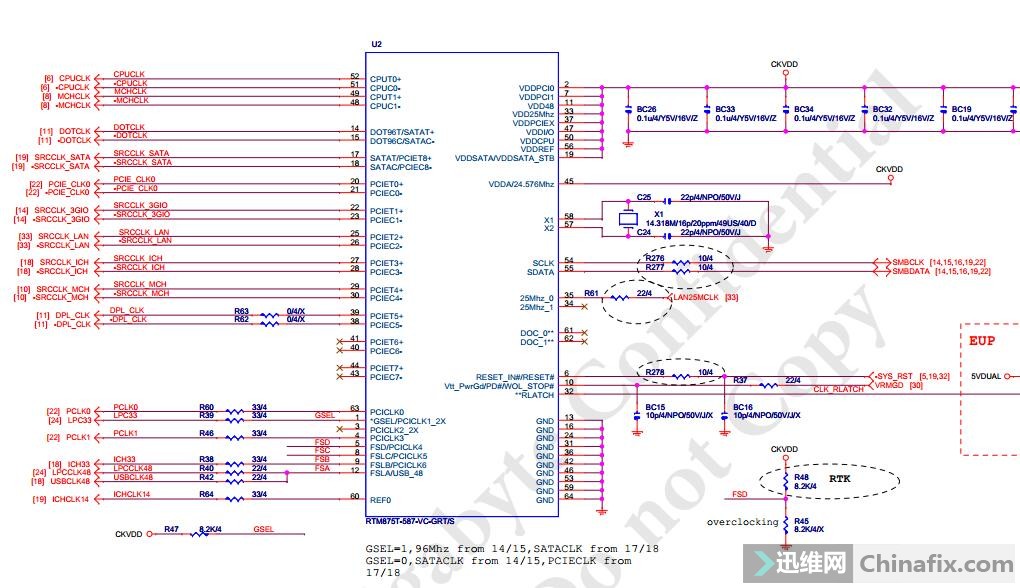

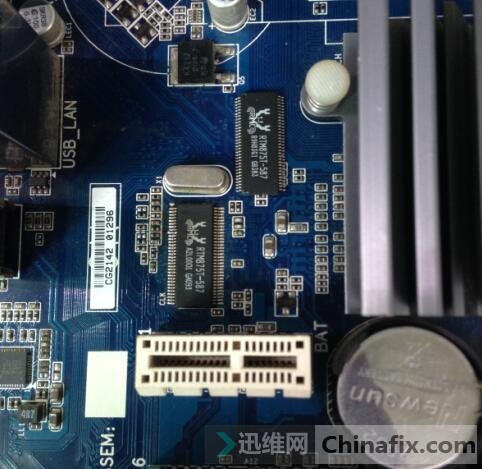

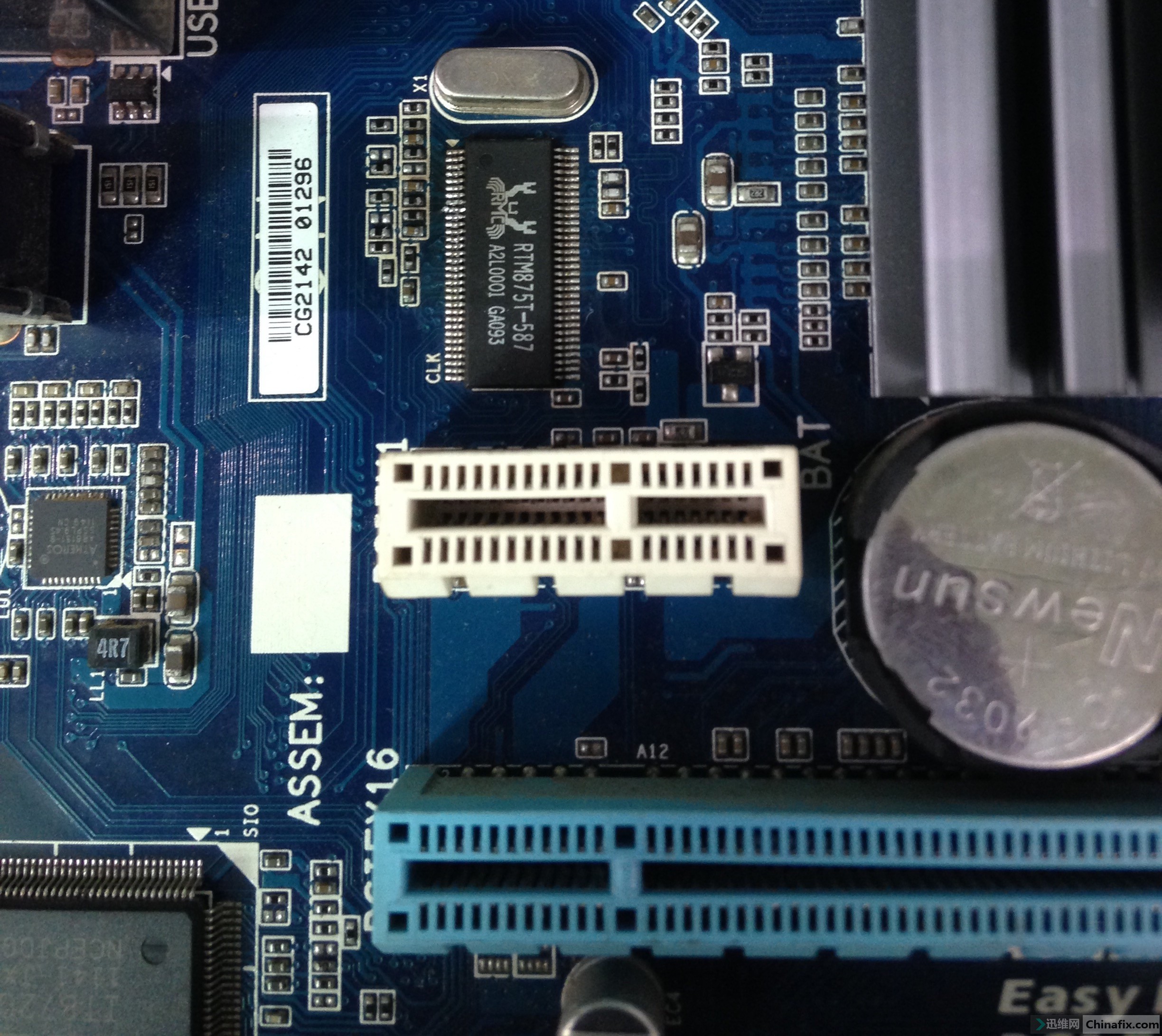

手上无板子型号，就参考别的板子（技嘉GA-G41MT-D3 V13),一样的时钟芯片RTM875T-587.
查时钟芯片的工作条件：晶振X1.3v Y1.45V VTT_PWRGD 3.3V VDD(2.7.1133.37脚等等）都有3.3v。
按理说工作条件都满足了，应该会发出各类芯片组时钟了才对。测到这里没有直接去换时钟芯片。按着全板无复位来修，接着再去
测量IO_PWROK:3.3v也有，复位开关也有3.3v。也不知道该按什么时序来修了，纯属乱修了。

菜鸟对时序一问三不知。修到这里也不知道该查那些电压了，直接换时钟芯片。

换好时钟，直接上电PCI出时钟也有了，复位也有了。上内存，上电，跑码，嘀嘀声响，亮机。
看来果然是时钟芯片坏了，嘻嘻。误打误撞修好。
总结：时序弄不懂，术语的信号名不懂，修板好难。
菜鸟帖子，师傅们见笑了 file:///C:/DOCUME~1/ADMINI~1/APPLIC~1/Baidu/BAIDUP~1/Account/COMMON~1/CUSTOM~1/RECOMM~1/765441~1.GIF ，呵呵！欢迎各位师傅们提建议，批评。===》》》三人行，必有我师焉！

技嘉GA-G41MT-S2PT REV2.1.zip

775.58 KB, 下载次数: 163, 下载积分: 下载分 -2 分, 下载 1 次

备份BIOS,已验证过。OK!
