标题: 液晶电视常用的PFC IC L6561的特点及脚位定义 [打印本页]

作者: youyou.lcd 时间: 2010-9-20 22:10
标题: 液晶电视常用的PFC IC L6561的特点及脚位定义
本帖最后由 youyou.lcd 于 2010-9-20 22:17 编辑

主要特点1.
具磁滞的欠电压锁住功能。
2.低启动电流（典型值：50uA;保证90uA以下），可减低功率损失。
3.内部参考电压于25度C时只有1％以内的误差率。
4.除能功能，可将系统关闭，降低损耗。
5.两极的过电压保护。
6.内部启动及零电流侦测功能。
7.具乘法器，对于宽范围的输入电压，有较佳的THD值。
8.有电流侦测输入端，具备内部RC率具备内部RC滤波器。
9.高容量的图腾输出，可以直接驱动MOSFET。

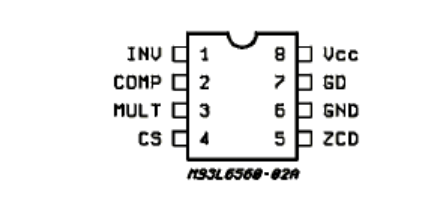

接脚功能
PIN＃1          INV    误差放大器反向端输入。
PIN＃2       COMP  误差放大器输出。
PIN＃3          MULT 乘法器输入
PIN＃4          CS       利用电流侦测电阻Rs，将电流转乘电压输入。
PIN＃5          ZCD    零电流侦测
PIN＃6          GND    接地
PIN＃7          GD       为MOSFET闸极驱动输入
PIN＃8          VCC L6561的输入工作电压产生7V的电压
