标题: 戴尔台式电脑型号780上的元件3120A是叫什么名字 [打印本页]

作者: 张金根 时间: 2024-4-12 19:46

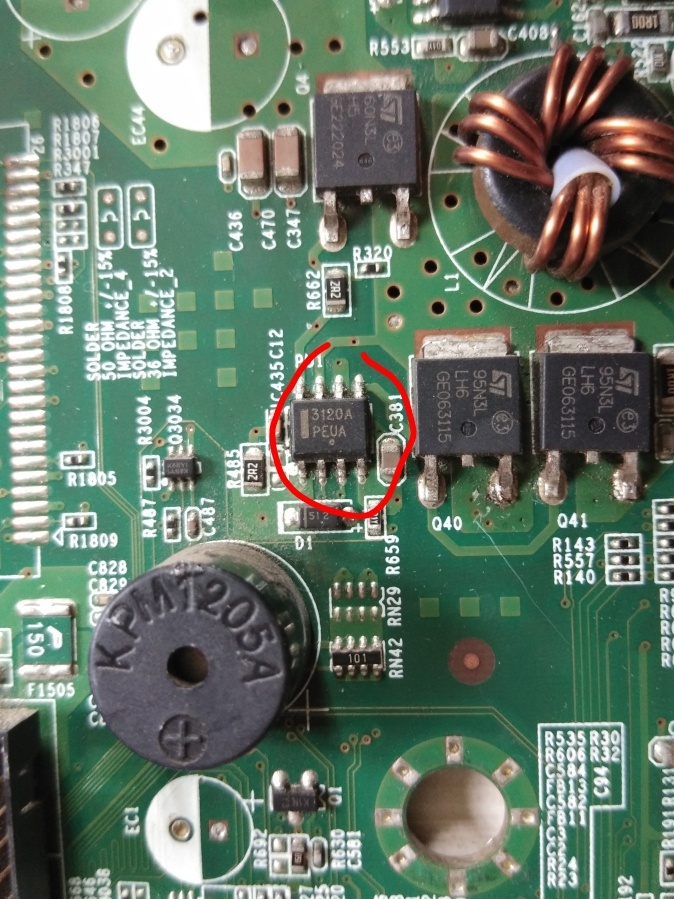

标题: 戴尔台式电脑型号780上的元件3120A是叫什么名字

作者: a3226118 时间: 2024-4-13 10:19
应该是ADP3120A

作者: u1536125 时间: 2024-4-13 18:22
楼上正解。
1、上MOSFET浮动自举电源。连接BST和SW引脚之间的电容持有这个自举电压的高侧MOSFET ，因为它被切换。推荐的电容值100 NF和1.0之间μF的。外部二极管需要与ADP3120A 。
2、逻辑电平输入。该引脚具有的驱动输出主要控制。
3、输出禁用。当低，正常工作被禁止强迫DRVH和DRVL低。
4、输入电源。将1.0mF陶瓷电容应该从这个引脚PGND相连。
5、输出驱动器的低MOSFET。
6、电源地。应密切连接到下MOSFET的源极。
7、开关节点。连接到上部MOSFET的源极。
8、输出驱动器的上MOSFET 。

ADP3120A.pdf

224.21 KB, 下载次数: 3, 下载积分: 下载分 -2 分, 下载 1 次

作者: 迅维小张 时间: 2024-4-15 18:21
您好，欢迎加入迅维网，有你更精彩
请遵守论坛管理规则哦！
迅维网管理总则--新手必读http://www.chinafix.com/thread-5924-1-1.html
我这边还有一些我们迅维老师整理的维修视频资料，可以发给你免费学习加我微信领取 xunwei16777

作者: li2874924 时间: 2024-4-15 18:46
看看，谢谢大家分享
