标题: 求各位老师指导下lvds屏线问题 [打印本页]

作者: tlx 时间: 2023-12-26 23:04
标题: 求各位老师指导下lvds屏线问题

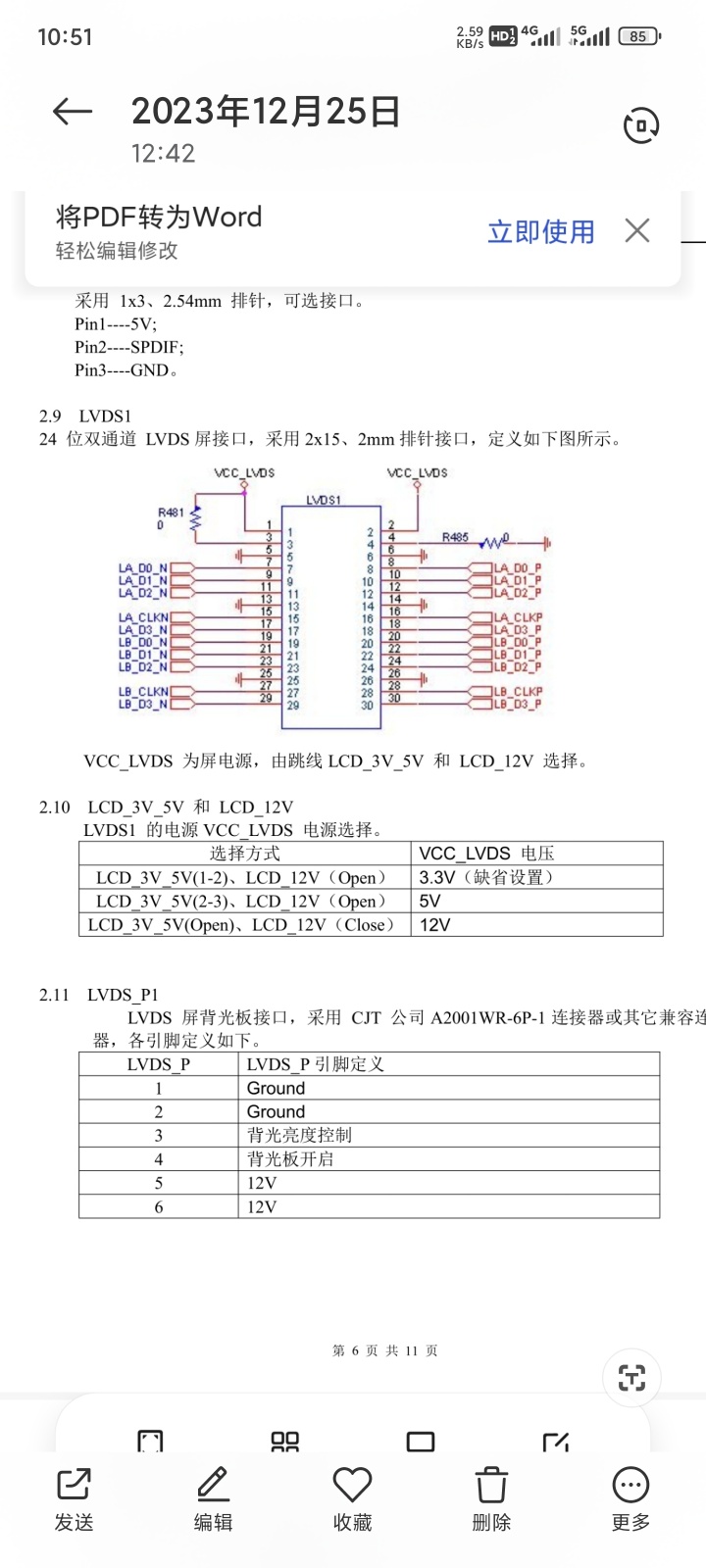

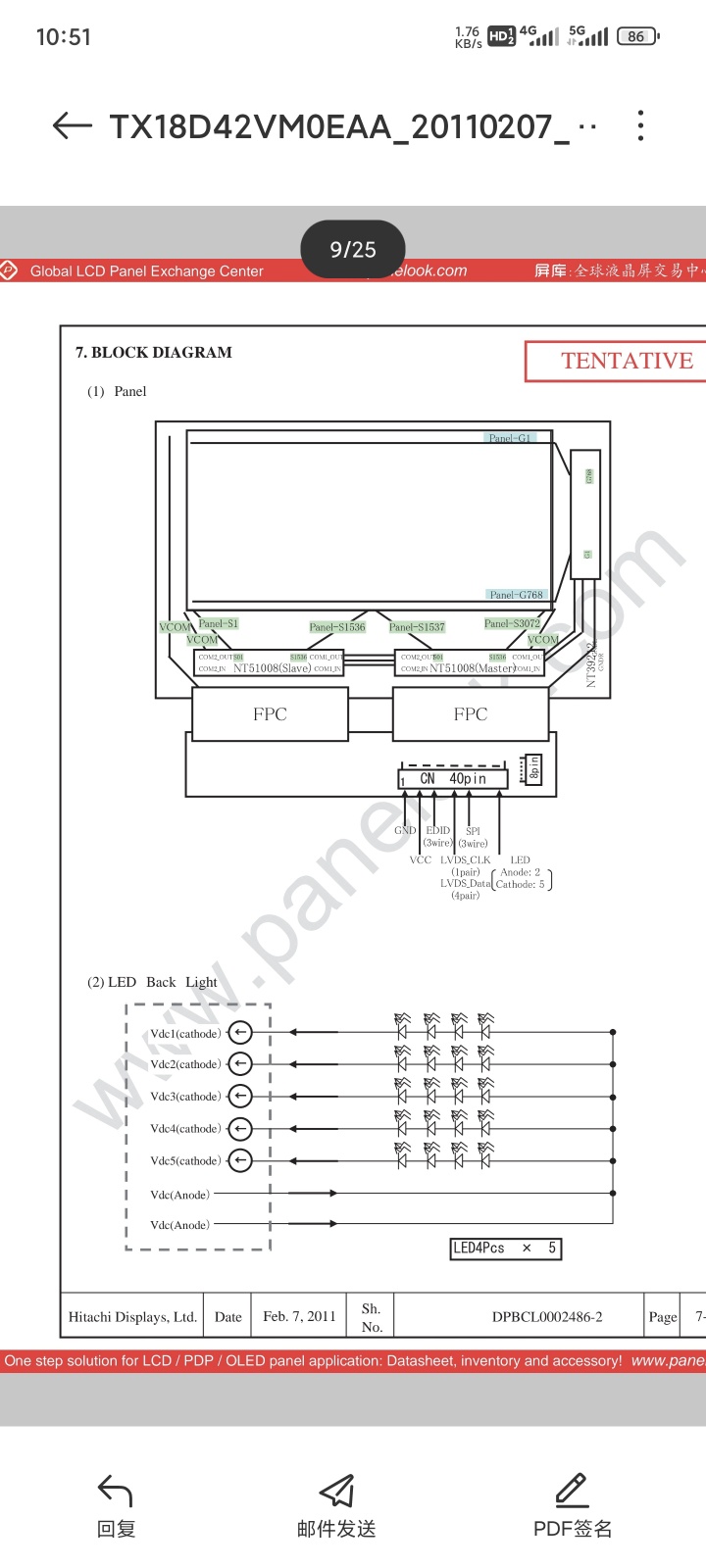

想为主板接块lvds屏幕，24位单8。找不到ipex的线，网上找不到现成的只好自己接，自己对着图接上了vcc，clk，rin，目前是灰屏状态。。。问题1:带eedid那几个可以不接？2:vdc那几个是接主板invert插槽？3:spi那几个需要怎么接？4:所有的gnd都要接吗，gnd接口不够，挫一块接地？

登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图

作者: EpM7148 时间: 2023-12-27 07:05
路过学习了！

作者: laowu8788 时间: 2023-12-27 10:05
清晰度实在是一言难尽

作者: tlx 时间: 2023-12-27 11:09

laowu8788 发表于 2023-12-27 10:05
清晰度实在是一言难尽

手机发的，怎么会变成这样。。。我重新上传一下

作者: tlx 时间: 2023-12-27 11:10
重新上图

登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图

作者: tlx 时间: 2023-12-27 11:21
再补充一张屏库网的信息

登录/注册后看高清大图

作者: u1500874 时间: 2023-12-27 16:02
灰屏估计要屏码

作者: hyy5124 时间: 2023-12-27 16:18
狠人，，这种组装板正常不读取EDID，都是在BIOS里面设置

作者: hyy5124 时间: 2023-12-27 16:19
只有有供电跟LVDS数据线还有背光

作者: 晒太阳 时间: 2023-12-27 16:40
是不是电压不对屏供电

作者: tlx 时间: 2023-12-27 18:00

晒太阳发表于 2023-12-27 16:40
是不是电压不对屏供电

应该是供电了吧？我看背光都亮了

作者: tlx 时间: 2023-12-27 18:02

hyy5124 发表于 2023-12-27 16:18
狠人，，这种组装板正常不读取EDID，都是在BIOS里面设置

bios里设置其他分辨率部分区域会出现条纹，感觉这块屏真棘手

作者: tlx 时间: 2023-12-27 18:04
会不会跟spi那个有关系？但这个板子好像没有那种接口

登录/注册后看高清大图

作者: caiyehui88 时间: 2023-12-27 21:46
换个屏幕试试

作者: dfhjksss 时间: 2023-12-28 08:46
这个问题没有搞过，也不知道从哪里下手

作者: 冯光炽 时间: 2023-12-29 22:23
线要是没接错的话，就是主板的屏驱动不支持了。
