标题: 说一下各大品牌笔记本电压电源识别功能 [打印本页]
作者: qinhecat    时间: 2023-7-12 11:11
标题: 说一下各大品牌笔记本电压电源识别功能
本来是写在一个回帖的，感觉可能很多人感兴趣但是看不到，特意重新整理发个新帖

常见笔记本品牌电源功能各异，能不能通用？维修的时候为啥经常碰到不能用维修电源开机的？我来说一下 常见的几大品牌电源ID识别吧。1、先说联想的。
联想的电源方口的，中间针对地接有一定阻值的电阻。
65W  320欧 接地
90W  555欧 接地

170W 1.91K  接地

230w：4.7K 接地
300W：8.65kΩ 接地

这个对地的电阻和主板上一个750欧姆上拉到3.3V电阻组成分压网络输入到EC对应pin，不同的分压代表插入不同功率的电源。随便提一点，联想的机器，如果自己做转接头，连接普通的维修电源，可能会出现过不去公共点的情况。这个是因为联想的主板上电冲击电流很高，会造成一些维修电源瞬间掉电保护。这个时候，需要个给维修电源输出端并联大容量的电解电容来解决。通常我是准备一个联想方口大功率电源，然后改造下并入一个5525的电源头，需要维修电源看电流的时候，方口电源不接电，维修电源接入5525的头，方口插入机器主板，这样借用了方口的ID识别和电源内部的大容量电容，可以保证正常识别和开机。
登录/注册后看高清大图


2、HP的。HP的玩法和联想的刚好相反，它的电阻是接到电源正极的，这样插入主板后就和主板上的对地的分压电阻产生一个电压给到EC。HP的特点是只要它认可插入的电源，就会亮电源插座旁边的一个小白灯。白灯不会亮的，查EC和主bios之间的通讯是否正常。HP的EC都不带程序的，插电会从主BIOS读取ec配置文件，几秒后才会完成并亮灯。在维修的时候，如果没有对应的原厂电源，就直接找到ID识别针，找个合适的位置接个合适的电阻到电源上，就可以用维修电源直接开机测试和充电了。一般我都是直接改330W的电阻。
230W：100K左右。电源内部还会根据负荷情况有些控制
330W ----》42k

小功率的HP电源数据未收集。

登录/注册后看高清大图


3、Dell。Dell的带针大小电源里面都是有一个达拉斯的单线EEROM芯片。插入电源后ec根据控制协议产生相关的读取波形来和电源里面的芯片通讯。
典型的线路参考下图
登录/注册后看高清大图

红圈内的三极管和mos组成一个保护电路，防止插入非dell架构电源时中间针有 高压存在，当超过设定值时，三极管导通将MOS的G拉低到地，关断MOS，保护EC。
Dell的机器插入不能识别的电源，大部分都可以开机并在屏幕提示电源不符合要求，但是也有部分新款机型插入非dell电源不能开机的，如新型号的M15 M17等。
4、V星，华硕，他们电源很多也是带中间针的，但是基本上都没有使用到。V星的比较坑爹，它主板上中间针也是接到电源上的，如果不小心插了dell方案的山寨玩意，可能直接就打穿没有保护的达拉斯芯片。Dell机器提示无法识别电源的，大部分情况都是电源线材经过长期使用ID针到电源主板上断线了。也有一些案例是用了劣质的山寨电源，设计上缺乏保护和滤波等功能，通讯识别困难。进水、意外烧EC等情况也时有发生。维修此类故障有示波器的话就可以秒杀
5、ACER的大功率游戏本，碰到比较少，有识别ID针的机型，如果没有记错是和HP的兼容。
6、蓝天系，包括神舟，各种贴牌，全系列没有使用电源ID识别。
7、同方系，机械革命等等，全系列没有使用电源ID识别。


那么最后的问题来了，不同品牌大口或者小口带针的电源如果不小心插混了，会不会造成烧毁或者不开机的故障呢？
1、DELL的机器，随便你用啥牌子的电源插进去，基本都能亮机，不兼容的就会卡屏提示兼容性。
2、HP的机器，插入非HP的，比如DELL，V星之类，不会亮白灯，也不会烧毁。
3、V星的游戏本，插入大口带针的dell电源，正规的或者山寨的都有可能会烧毁识别芯片，因为V星的主板，中间针被接到了19V上。插入HP的，没事。

作者: EDIFIER15    时间: 2023-7-12 15:20
HP有的机器的加电阻不管用。不过保护隔离。中间针有波形，有波形还特意拆了个150w的适配器，画下来的电路。
登录/注册后看高清大图



作者: rimnmgds    时间: 2023-7-13 00:29
联想的如y7000，拔掉cmos电池就自动上电，一般会掉一次电，再上电才会亮，是为什么？
作者: xiaobei2015    时间: 2023-7-13 08:24
EDIFIER15 发表于 2023-7-12 15:20
HP有的机器的加电阻不管用。不过保护隔离。中间针有波形，有波形还特意拆了个150w的适配器，画下来的电路。 ...

AP4310里不带程序，ID信号怎么会有波。
作者: xiaobei2015    时间: 2023-7-13 08:30
acer的小口电源适配器没有中间针，但插头有点玄机。非原装的不能将电源口的识别信号拉低。
作者: yhf3721    时间: 2023-7-13 09:39
感谢楼主分享，来学习
作者: qinhecat    时间: 2023-7-13 10:11
xiaobei2015 发表于 2023-7-13 08:24
AP4310里不带程序，ID信号怎么会有波。

那是个比较器，在电源输出功率达到一定值的时候，会发出信号让识别电阻并联另外一个电阻，这样可以造出电源功率变低的假象给ec。层主测到的波形估计是一个不停翻转的方波之类，不是数字信号。
作者: EDIFIER15    时间: 2023-7-13 10:24
qinhecat 发表于 2023-7-13 10:11
那是个比较器，在电源输出功率达到一定值的时候，会发出信号让识别电阻并联另外一个电阻，这样可以造出电 ...

是的是方波，
作者: ming777    时间: 2023-7-13 10:45
学习了，谢谢分享
作者: u1453299    时间: 2023-7-13 12:24
怎么我觉得论坛变成了赚钱平台。。。
好点的帖子都要给钱才能看
作者: xmq2009    时间: 2023-7-13 16:21
老款Dell HP的大头带针，我一般自己做一个转换头，200k电阻接电源正极，通杀
作者: 13451782801    时间: 2023-7-14 10:37
不错，非常在理 透彻
作者: 风火轮    时间: 2023-7-14 11:11
HP和DELL好多莫名其妙掉电的最后查下来就是借口不行
作者: bj549    时间: 2023-7-15 09:01
感谢楼主分享，。。。

  学习了
作者: 吉顺    时间: 2023-7-15 17:35
u1453299 发表于 2023-07-13 12:24
怎么我觉得论坛变成了赚钱平台。。。
好点的帖子都要给钱才能看

你可以这么理解，作者赚到钱了，那是不是更有动力发优秀的贴子？
作者: lpz2012    时间: 2023-7-16 00:23
EDIFIER15 发表于 2023-07-12 15:20
HP有的机器的加电阻不管用。不过保护隔离。中间针有波形，有波形还特意拆了个150w的适配器，画下来的电路。

求一张高清图


登录/注册后看高清大图


登录/注册后看高清大图


登录/注册后看高清大图
作者: lpz2012    时间: 2023-7-16 00:28

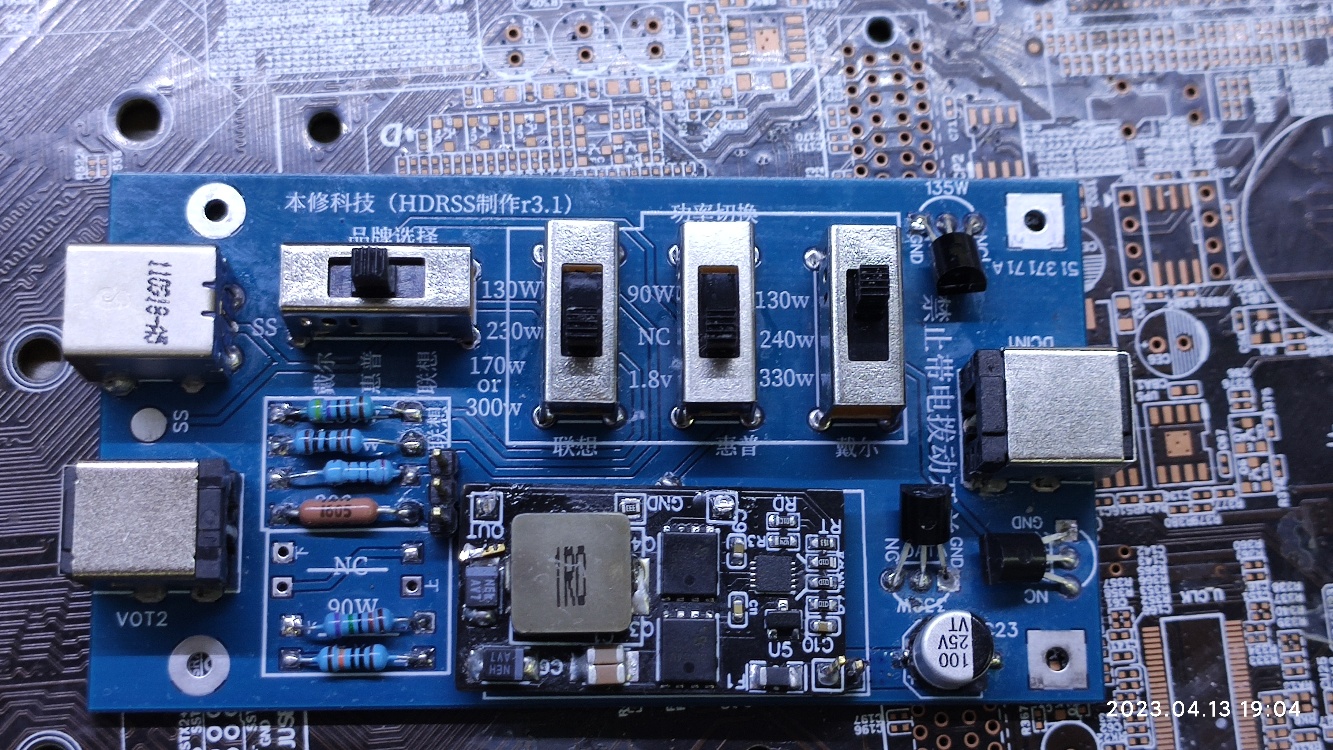

求惠普的原理，做个综合板子


登录/注册后看高清大图
作者: 看淡了所有    时间: 2023-7-16 08:02
谢谢楼主百忙之中发帖子，涨知识啦
作者: EDIFIER15    时间: 2023-7-16 09:53
lpz2012 发表于 2023-7-16 00:28
求惠普的原理，做个综合板子

这个图没法用的。没有电容的参数，芯片，三极管，二极管，电阻参数是对的，之前我也是用的单电阻上拉19v用的还行,后来因为这个方波信号，没有方波信号不过隔离，死修保护隔离。
实际不是保护隔离的问题，走了弯路，特意拆了电源，就是为了研究方波咋产生的，

登录/注册后看高清大图

SCH.pdf

136.14 KB, 下载次数: 6, 下载积分: 下载分 -2 分, 下载 1 次
作者: EDIFIER15    时间: 2023-7-16 09:54
EDIFIER15 发表于 2023-7-16 09:53
这个图没法用的。没有电容的参数，芯片，三极管，二极管，电阻参数是对的，之前我也是用的单电阻上拉19v ...

登录/注册后看高清大图

SCH.pdf (136.14 KB, 下载次数: 17)
