标题: ==深挖WX2060S随机黑屏的根本原因==
本帖最后由月夜宁静于 2023-3-24 11:34 编辑

修到一张微信RTX2060S显卡，应该是矿卡。有较为明显的灰尘和轻微的氧化。觉得该卡有个设计问题值得说出来共享一下。

卡原始故障是上电不出核心供电，只有5V和1V8，其它核心相关电压无，查到供电81610边上有两个电阻腐蚀了，一个是VRAMP 1K电阻，失效阻值变大导致81610的VRAMP电压只有2.25V。另一个是VREFIN处的16.5K的，也腐蚀了阻值到是正常，为防止它未来也失效导致核心超压，一并换了。

换好后能亮机了，跑测试分数什么的都正常。然而，这卡出现随机的黑屏风扇狂转问题。（卡修多了，20系遇到不少卡有这样的随机黑屏掉核心供电风扇狂转的问题，特别是影驰和更升）

以前修卡也遇到过这类的随机黑屏掉核心供电，查不出问题的卡。这次就好好的彻底的检查看究竟哪里出了问题！！！

扒信号分析，一路排除掉5V的PG，1V8的PG，发现掉电时GPU OVERT*信号被拉低，NV3V3的EN和输出都出现波动（示波器测试）

最后顺着NV 3V3的EN一路查到BSOK信号，发现BSOK信号会出现“闪断现象”，如图：

  这时间只有1毫秒的闪断原因是什么未知，更换45491无果，彻查45491周边元件器都正常，焊点正常，也没隐性断线，各测量点电压都正常。

  一切都正常为什么BSOK信号会闪断？后来不经意间碰到显卡PCB出现了黑屏。后经数十次的晃动和弯曲PCB才发现，是金手指12VF或3V3F那里，如果出现短暂的接触不良会诱发BSOK出现闪断信号。

  再回过头看微信的点位图，版号是375.22。45491的BSOK脚应接一只1NF的电容对地，这个电容虽小，但对1MS的闲断信号还是可以过滤掉的，但偏偏微信把这个电容省掉了，没有装件

为证实是否所有的显卡都未装这个电容，我查了公版图片，和手里的华硕2060的实物PCB，发现这些卡BSOK脚都有接电容对地。

  最后补上这片1NF的小电容，再看看金手指，表面看着没问题，实际在放大镜下能看到插痕里有轻微氧化，把的金手指彻底擦干净。再经过反复测试，故障就没有再出现了。

  总结：这是一个由省料和氧化造成的复合故障，非常有迷惑性，大家以后遇到此类故障可以参考。

  20系显卡和10系在功耗检测电路设计上很不一样。45491比3221要复杂的多，同时也带来了很多故障点。

  估计影驰和更升的20系不少显卡上这个电容也没装件，否则解释不了曾经修过没修好的类似的随机黑屏现象。（要排除其它电路造成的故障）

  我反正是搞不懂搞这么复杂的功耗监控有什么用，又没见过45491能保护住显卡，该烧一样烧！

作者: fixlover 时间: 2023-3-24 11:43
学些。谢谢分享。

作者: 峰业戴尔电脑 时间: 2023-3-24 14:36
以前修过多张不同牌子的2060S，有一个通病。就是玩一般游戏没问题，跑鲁大师也可以，但是一玩大型游戏或者跑3DMARK就黑屏风扇狂转，，监测黑心掉电。。。一般这种把显存和黑心供电管理芯片换掉就好了。。。

作者: 王记友 时间: 2023-3-24 22:32
感谢分享的朋友

作者: u1457333 时间: 2023-4-20 11:49
收藏收藏，谢谢分享

作者: hakko007 时间: 2023-5-4 00:00
不错，谢谢分享

作者: mashrio 时间: 2023-5-7 23:29
大佬还是这卡有点疑惑

作者: mashrio 时间: 2023-5-7 23:32

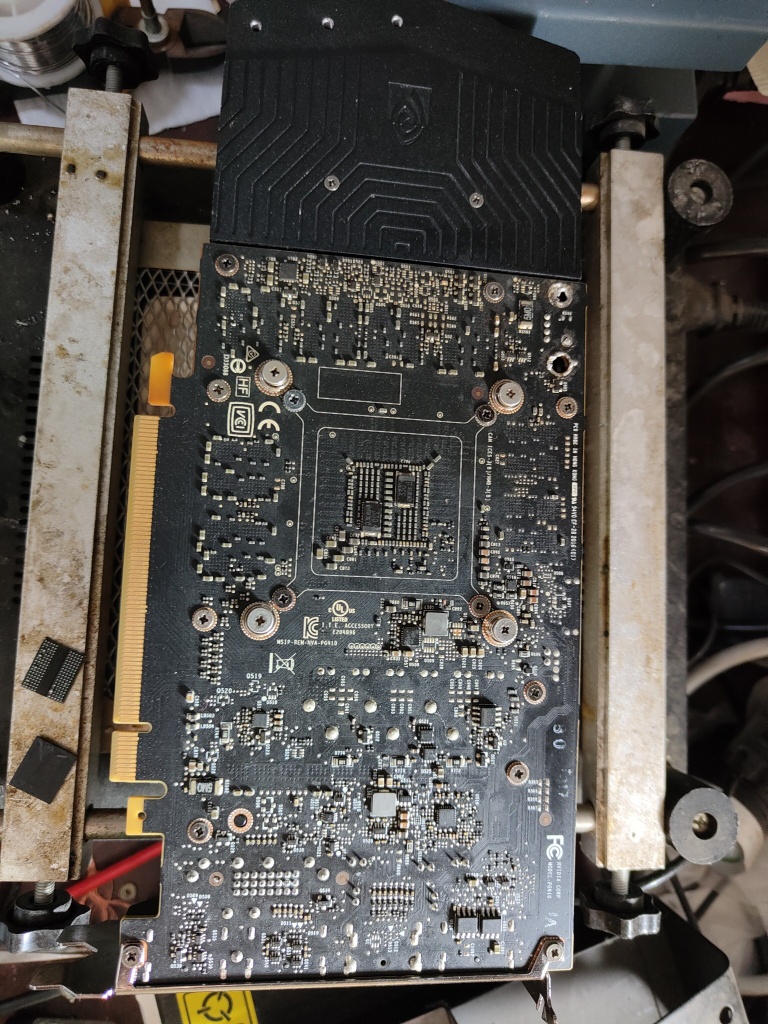

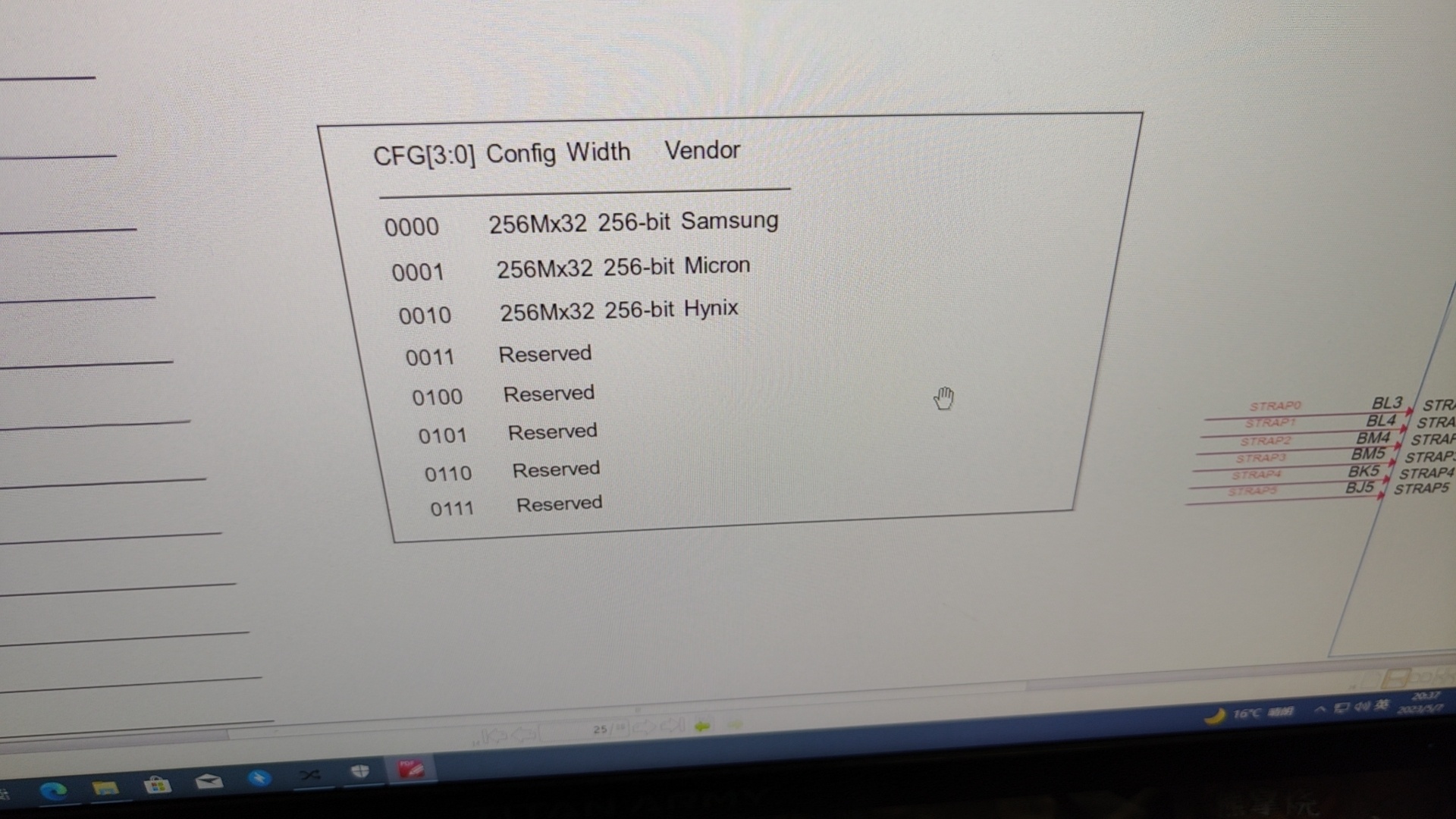

根据这个v的1060参考参考文档来看海力士的配置得是do是高 di是中 clk是低但是实际情况是do是高 di是中 clk也是中

作者: mashrio 时间: 2023-5-7 23:51

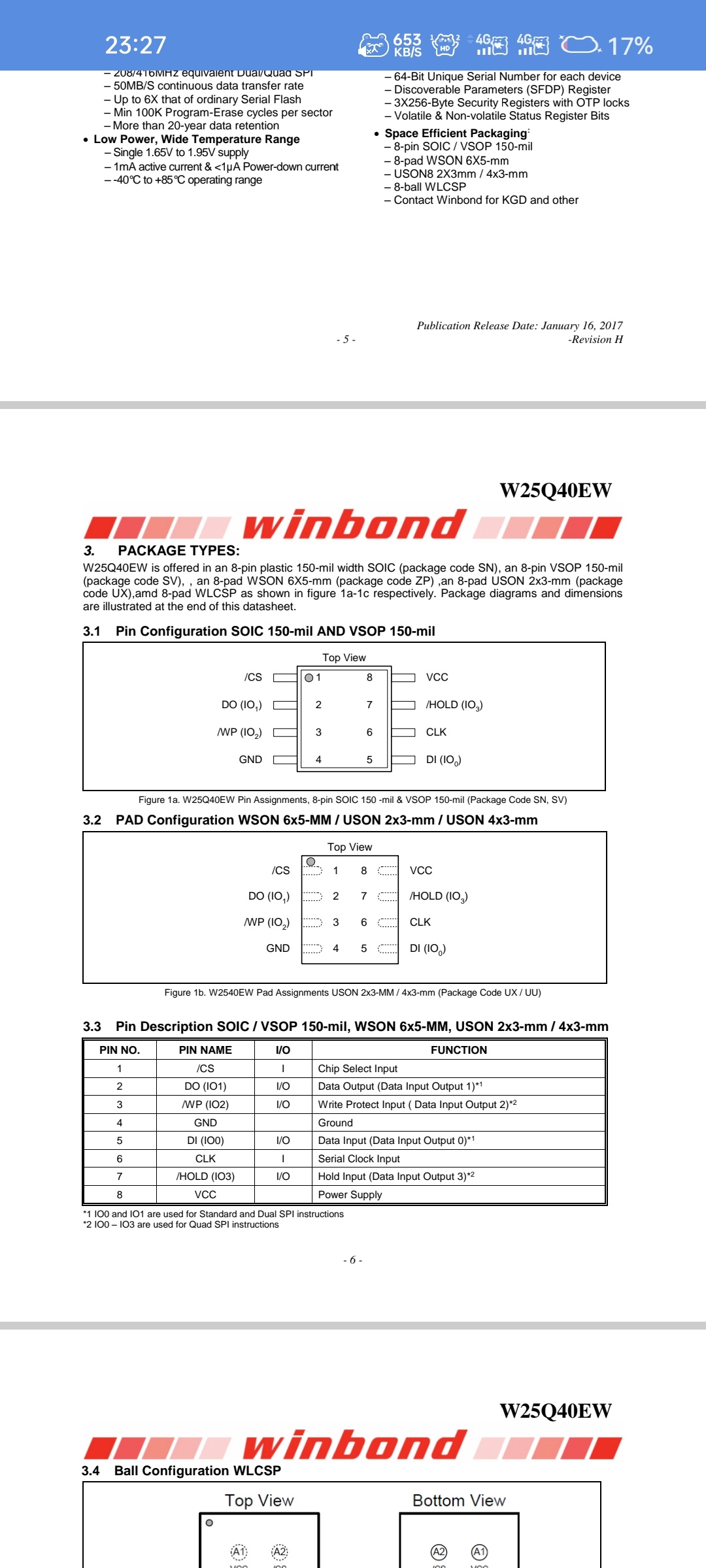

搞定了钻牛角尖了一直看的那个BIOS附近
