作者: GzJax    时间: 2023-3-21 22:30
标题: 昂达H310S 触发掉电
本帖最后由 GzJax 于 2023-3-21 22:56 编辑

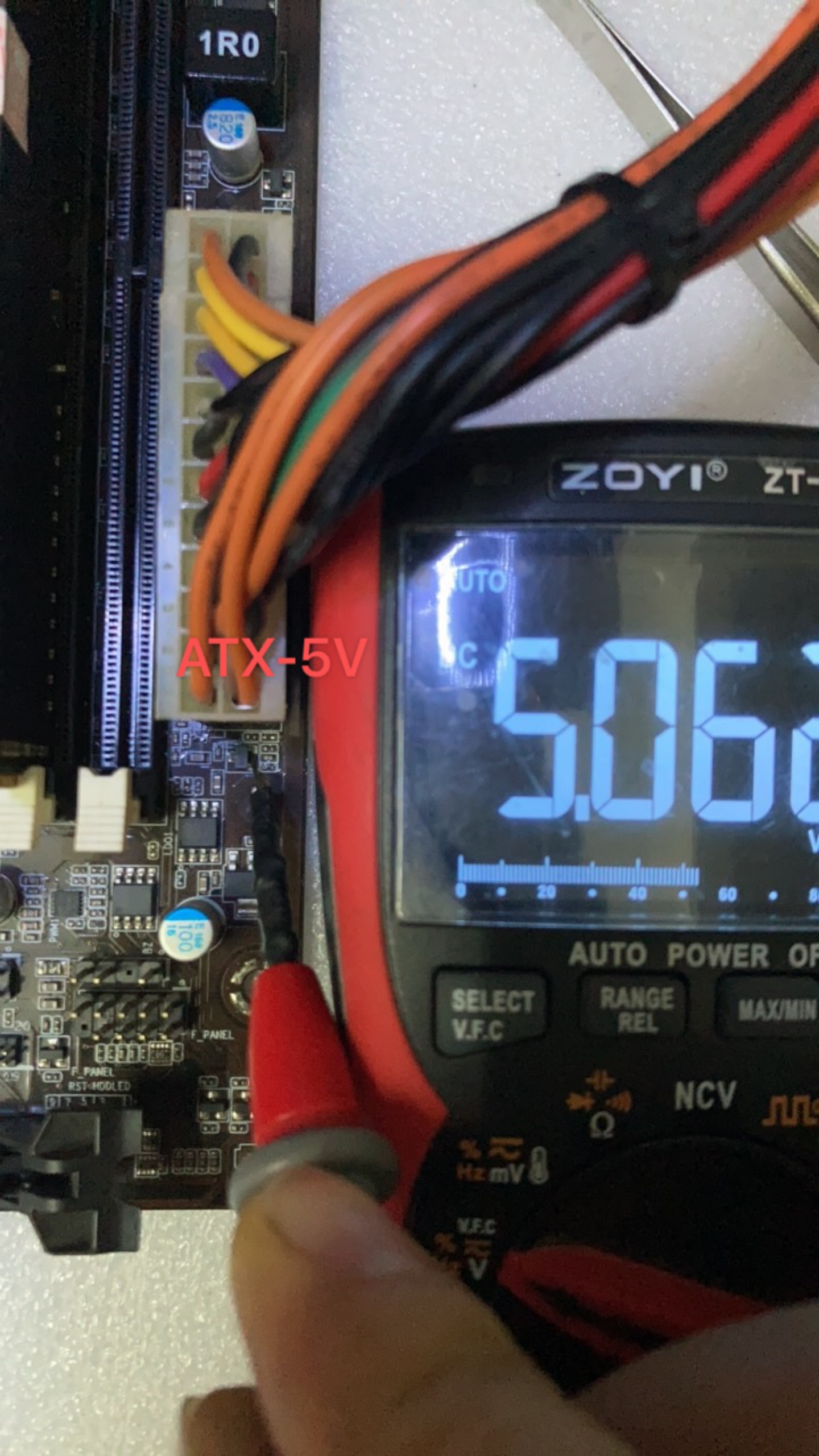

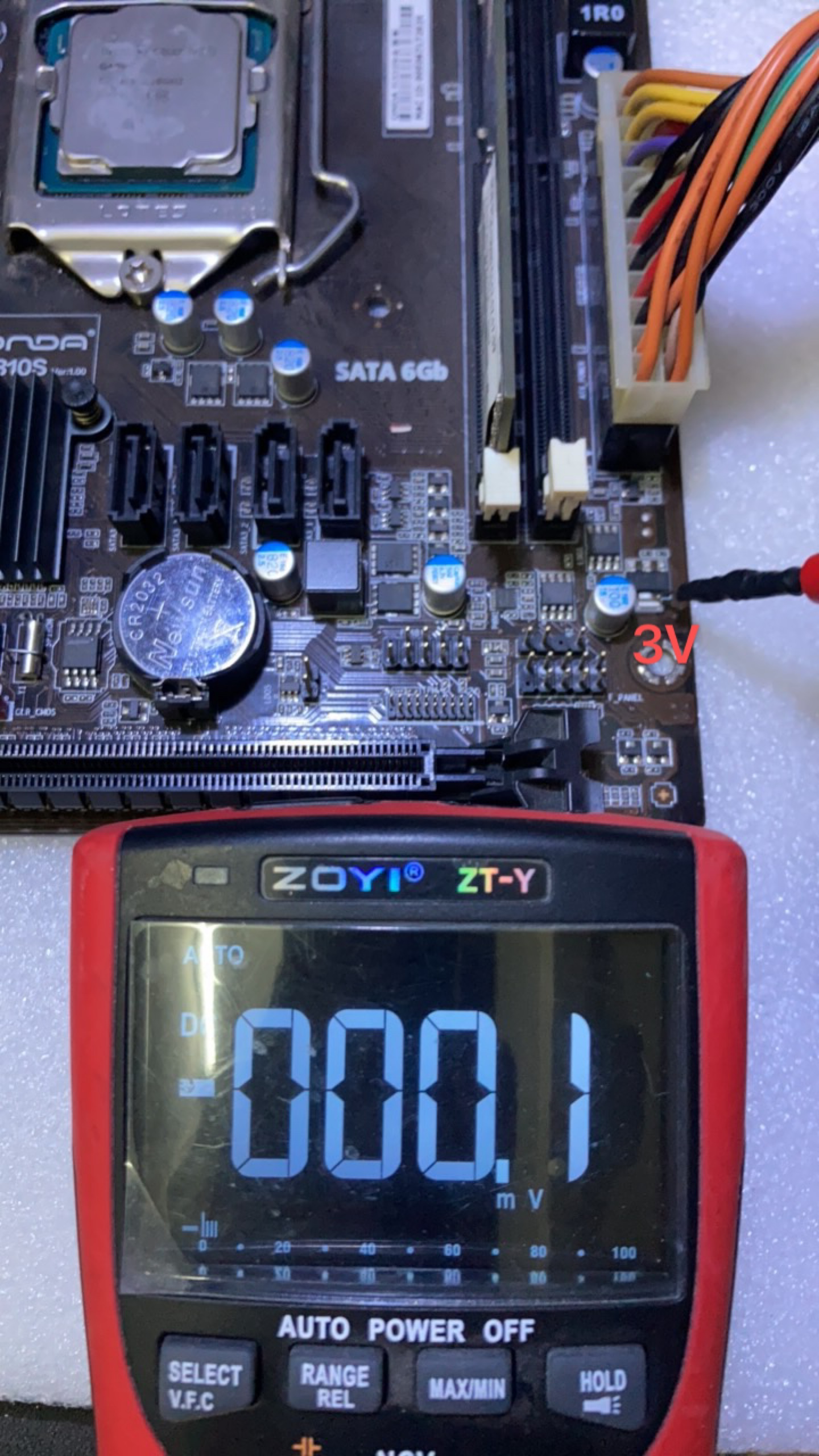

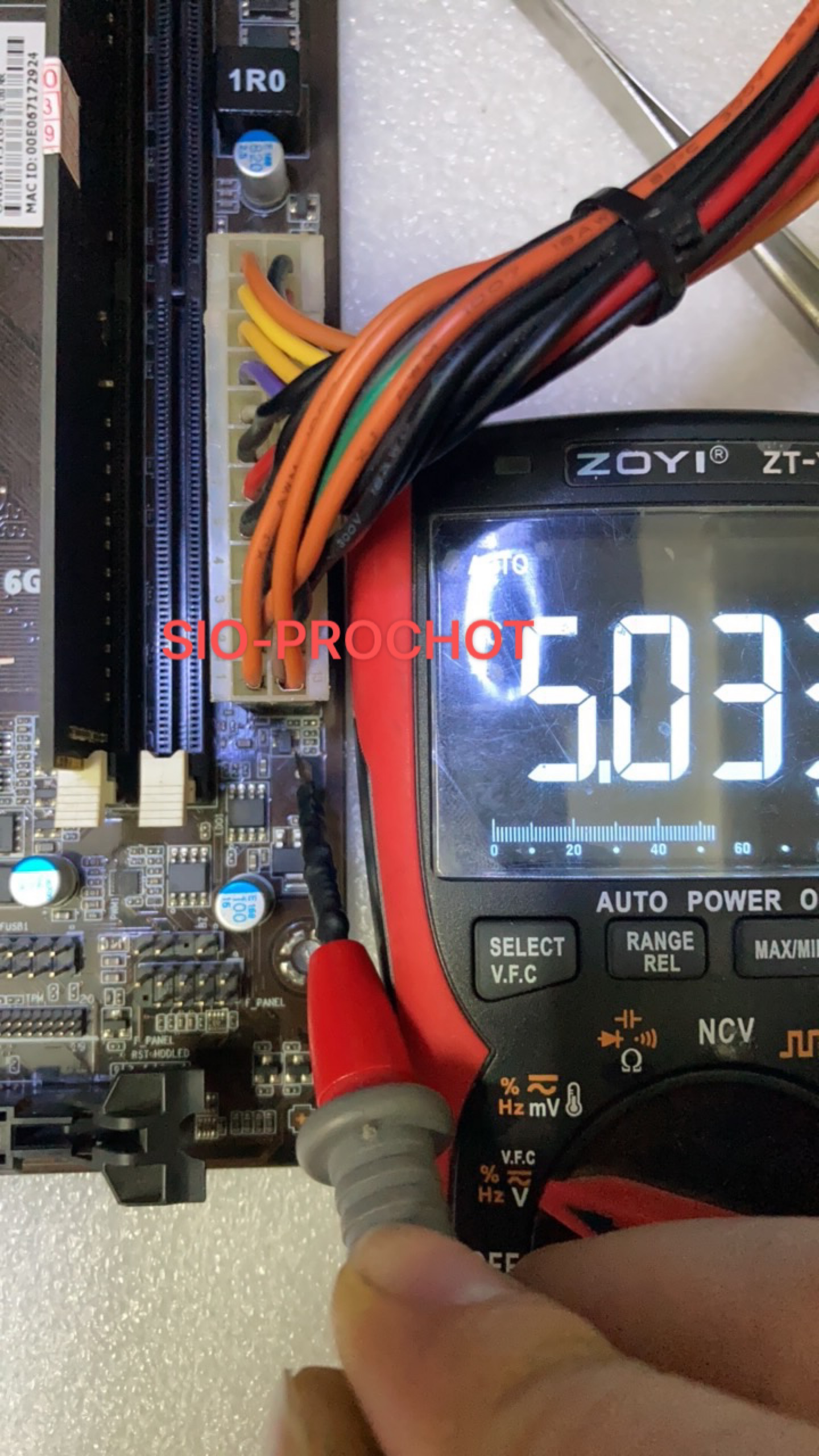

故障是第一次启动正常,关机后再触发掉电,应该是缺电压导致的吧,测量IO南桥待机电压 没有供电 没有3 5VSB由于图纸 维修经验也不足 哪就从ATX 5V紫线开始跑发现经过一个三脚管(B0522) 一端接输出APL5933C UZ1086G输出3.3 2.5V 另一脚接的是IO(IT8613E) 5脚 看PDF是IO过热提示 (正常触发的时候是低电平,现在5V高电平 ) 现在直接把三脚管子拆了 一坨锡解决了这个IO过热保护触发掉电


登录/注册后看高清大图



登录/注册后看高清大图



登录/注册后看高清大图



登录/注册后看高清大图
登录/注册后看高清大图
登录/注册后看高清大图
登录/注册后看高清大图
登录/注册后看高清大图


作者: fixlover    时间: 2023-3-21 22:50
很厉害哦,谢谢分享。
作者: tomyaditya97    时间: 2023-3-22 04:48
Great. Thanks for sharing sir
作者: VXUxmSll    时间: 2023-3-22 08:54
学习经验,谢谢分享。
作者: San7756    时间: 2023-3-22 12:52

666,谢谢分享。
作者: 古典浪漫    时间: 2023-3-22 15:11
图片非常清晰
作者: xsfh    时间: 2023-3-22 15:22
你不是一坨锡,而是比较良心用了个0Ω的电阻连接,好看也美观,也不容易被发现

作者: chencangjin    时间: 2023-3-22 18:30
好经验分享  谢谢楼主
作者: yongfei    时间: 2023-3-22 18:31
666学习了,谢谢分享
作者: chencangjin    时间: 2023-3-22 18:32
万用表显示屏很特别,一直亮背光会不会很耗电?

作者: GzJax    时间: 2023-3-22 20:21
chencangjin 发表于 2023-3-22 18:32
万用表显示屏很特别,一直亮背光会不会很耗电?

非常耗电。。。经常换电池
作者: dugujiwei00    时间: 2023-3-23 07:13
学习学习,谢谢分享!
作者: VXUxmSll    时间: 2023-3-23 16:44
图文并茂奈斯
作者: a88121720    时间: 2023-3-23 17:14
我想知道这个万用表用着怎么样,值不值得买一个
作者: aiqijimu    时间: 2023-3-23 17:56
学习到了, 虽然我没看懂
作者: GzJax    时间: 2023-3-24 16:29
a88121720 发表于 2023-03-23 17:14
我想知道这个万用表用着怎么样,值不值得买一个

一百块钱买的,感觉好耗电
作者: thefei    时间: 2023-3-24 18:09
认真的维修,手工过得去,搭上0欧姆当导线
作者: u1476742    时间: 2023-3-24 18:43
厉害了我的哥
作者: 没钱不行    时间: 2023-3-27 16:00
主板越来越复杂,保护电路太多。
