标题: 影驰750Ti显卡骁将的电路图

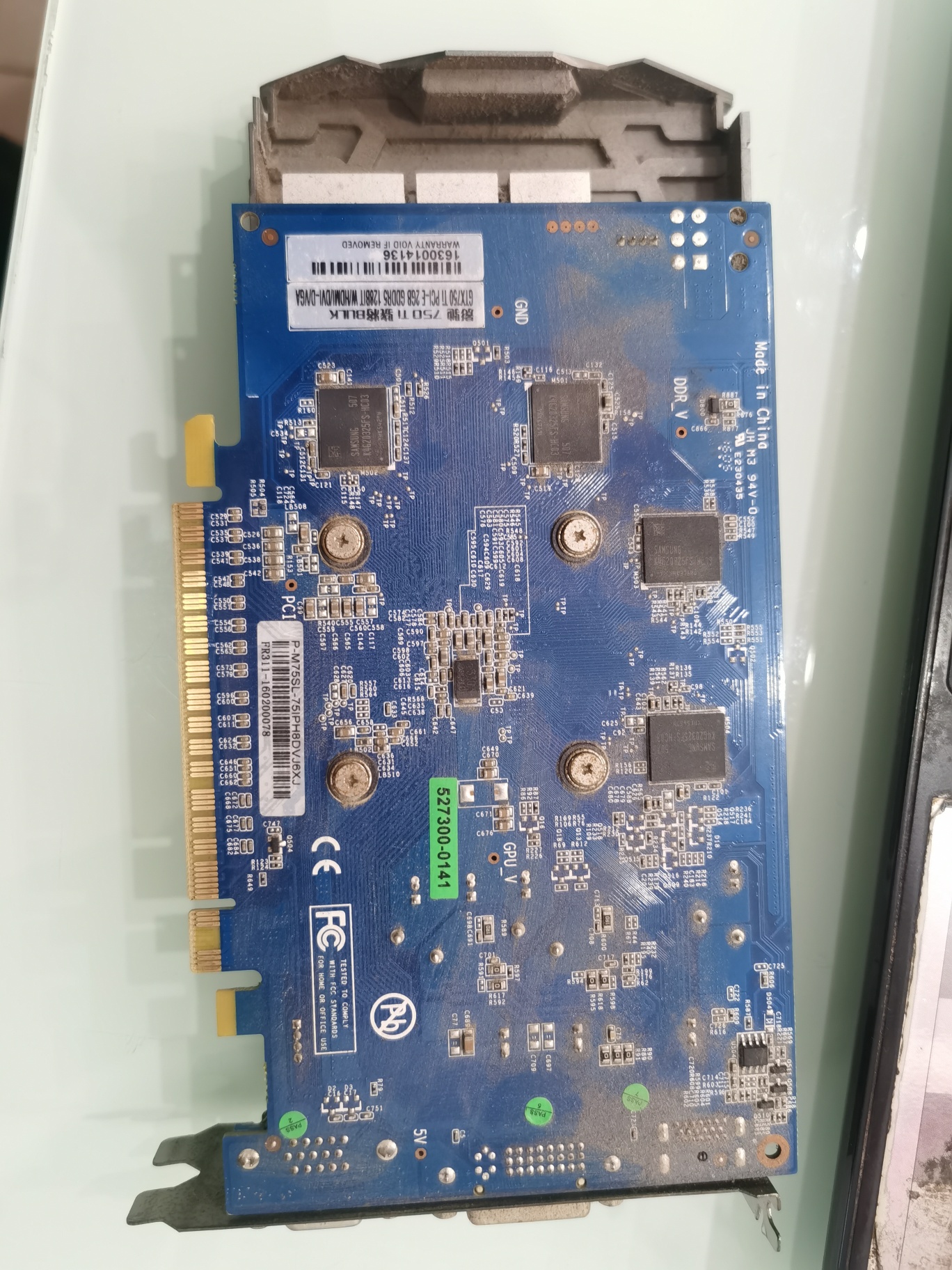

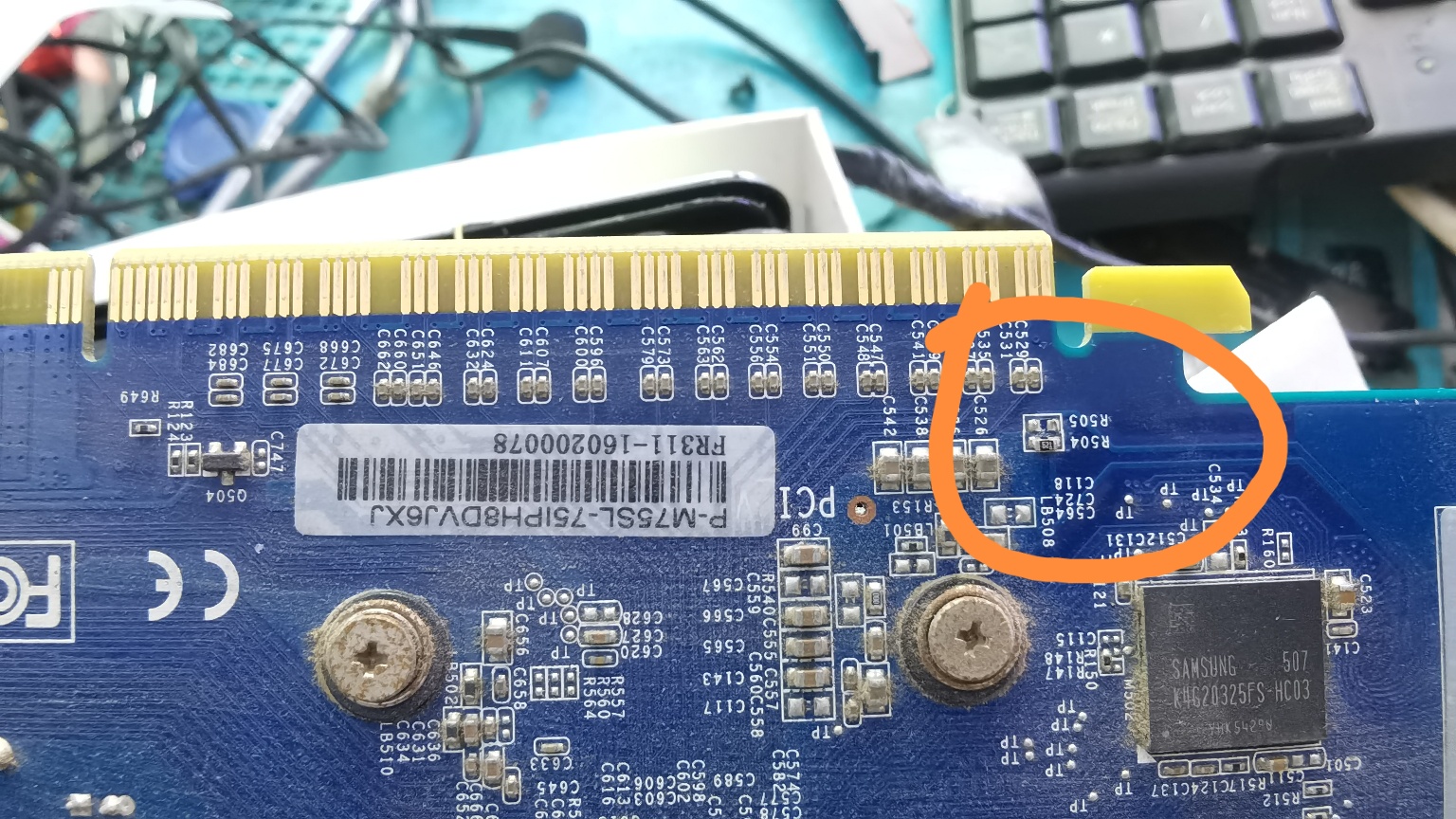

因为显卡板上的R505电阻掉落，需要补这个电阻，需要知道这个电阻值是多少，求图纸

作者: tuzibaibai 时间: 2022-3-6 12:48
我也在找这个板子的电路图电阻电容掉了

作者: 维修空间6 时间: 2022-3-6 13:12
本帖最后由维修空间6 于 2022-3-6 13:14 编辑

影驰图纸有些还是有的

作者: 维修空间6 时间: 2022-3-6 13:15

tuzibaibai 发表于 2022-3-6 12:48
我也在找这个板子的电路图电阻电容掉了

我这有

作者: 小李001 时间: 2022-3-6 13:33
路过学习一下。

作者: 百度LW8Xr 时间: 2022-3-6 15:15

维修空间6 发表于 2022-03-06 13:12
本帖最后由维修空间6 于 2022-3-6 13:14 编辑

影驰图纸有些还是有的

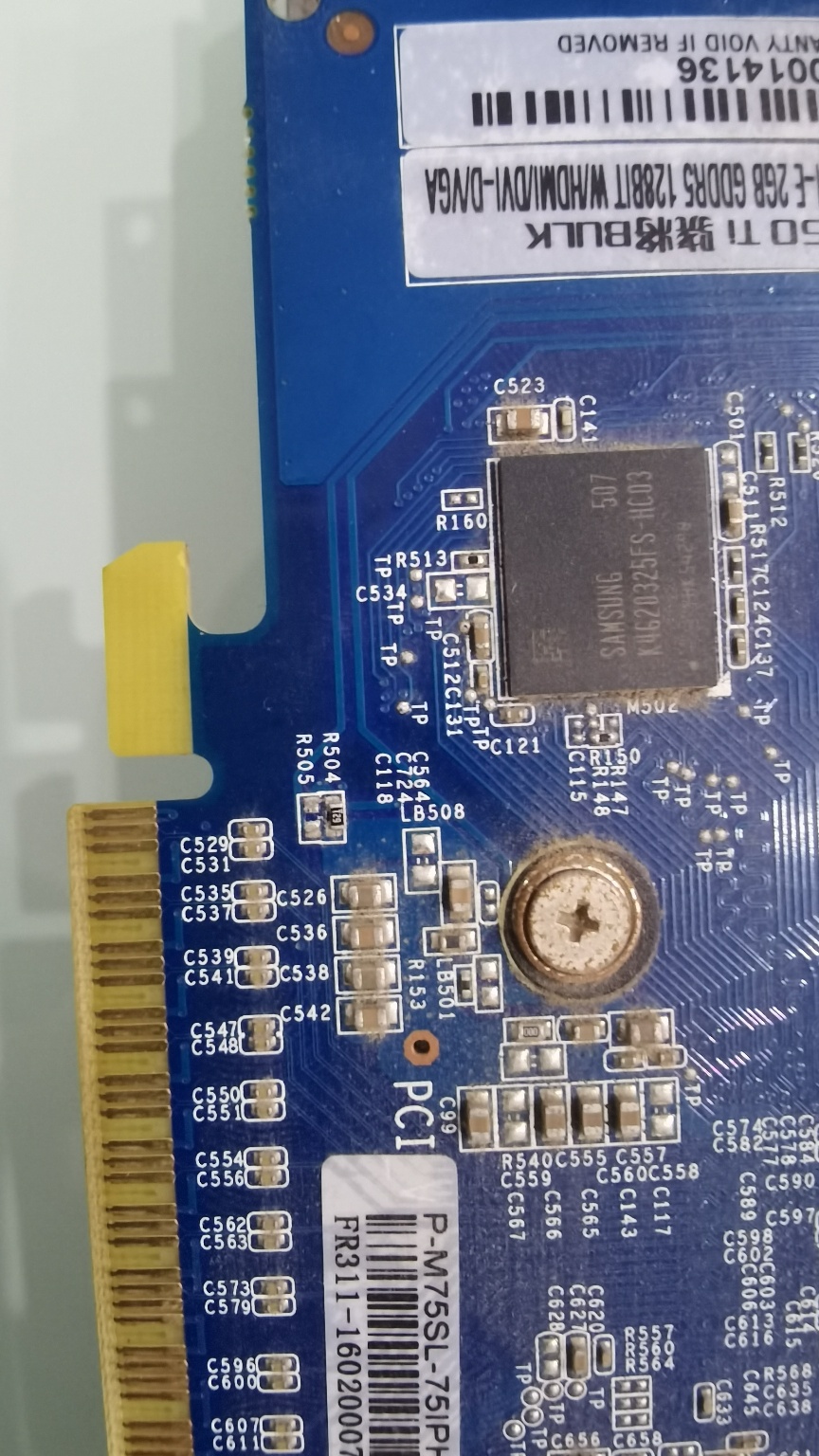

我手上实物显卡R504电阻实测为621欧，R504电阻上丝印为621，帮忙看看是否图纸版本不对

作者: 百度LW8Xr 时间: 2022-3-6 15:23

维修空间6 发表于 2022-03-06 13:15
我这有

R504电阻丝印621，实测阻值为621欧

作者: 维修空间6 时间: 2022-3-6 15:34

百度LW8Xr 发表于 2022-3-6 15:23
R504电阻丝印621，实测阻值为621欧

我看了几款的图纸，这个是PEX 1V的开启，量下是不是接U501的第2和4脚，有些图纸的开启计算是5V，有的是6.8V（我发给你的就是）；像你所说的这个620欧姆，那你自己可以计算下，以这6.8V基准来，那R505就是465欧姆。

作者: 维修公司 时间: 2022-3-6 17:38
从电路图看，这是分压电路呀

作者: 百度LW8Xr 时间: 2022-3-6 19:24
R504电阻是620欧，不知道R505是多少欧，如果有实物帮忙测量一下是多少欧

作者: 百度LW8Xr 时间: 2022-3-6 19:25

维修公司发表于 2022-03-06 17:38
从电路图看，这是分压电路呀

R504电阻是620欧，不知道R505是多少欧，如果有实物帮忙测量一下是多少欧

作者: 会员1310071 时间: 2022-5-8 13:42

百度LW8Xr 发表于 2022-3-6 15:15
我手上实物显卡R504电阻实测为621欧，R504电阻上丝印为621，帮忙看看是否图纸版本不对

大哥图纸发我一份呗急需

作者: 沙漠之狐冰泪缘 时间: 2022-5-30 16:13
我有图纸
