标题: 跪求DELL 7060 版号17509-1的图纸 [打印本页]

作者: 957646129 时间: 2021-10-19 08:22
标题: 跪求DELL 7060 版号17509-1的图纸
今天收到一台DELL 7060的二修机器，顾客自己瞎捣鼓要刷BIOS，没风枪，用烙铁翘坏了BIOS下面的引脚，求图纸或者有料板的兄弟帮看一下这个位置，谢谢了！

作者: AZASR半月 时间: 2021-10-19 14:41
bios引脚还用求人嘛？

作者: alexandermitch 时间: 2021-10-19 17:58
这个也是个人才，你照着断了的引脚一个个飞线就行了，这个16脚的BIOS可以改8脚

作者: 957646129 时间: 2021-10-19 18:49

AZASR半月发表于 2021-10-19 14:41
bios引脚还用求人嘛？

是啊，你这么强你告诉我怎么飞？

作者: AZASR半月 时间: 2021-10-24 01:44

957646129 发表于 2021-10-19 18:49
是啊，你这么强你告诉我怎么飞？

看到当中8个脚的嘛，换个小的芯片就好了

作者: 大喵喵 时间: 2021-10-26 09:41
https://media-[url]www.micron.com/-/media/client/global/documents/products/data-sheet/nor-flash/serial-nor/mt25q/die-rev-a/mt25q_qlhs_l_128_aba_0.pdf[/url] 13页

作者: AZASR半月 时间: 2022-1-17 17:09

957646129 发表于 2021-10-19 18:49
是啊，你这么强你告诉我怎么飞？

8p没坏，用8p的焊盘，然后看底下走线

作者: AZASR半月 时间: 2022-1-17 17:15

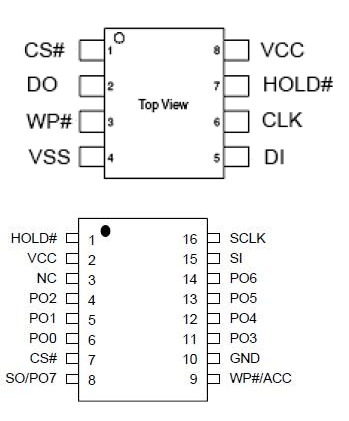

7脚---------------1脚
8脚---------------2脚
9脚---------------3脚
10脚--------------4脚
15脚--------------5脚
16脚--------------6脚
1脚-------------- 7脚
2脚-------------- 8脚

作者: AZASR半月 时间: 2022-1-17 17:16
周围断线自己补，谁知道连哪里去的
