标题: 疑似MS91机芯通病故障一例 [打印本页]

作者: 阿斯巴    时间: 2021-8-30 02:22
标题: 疑似MS91机芯通病故障一例
本帖最后由 阿斯巴 于 2021-8-30 04:05 编辑

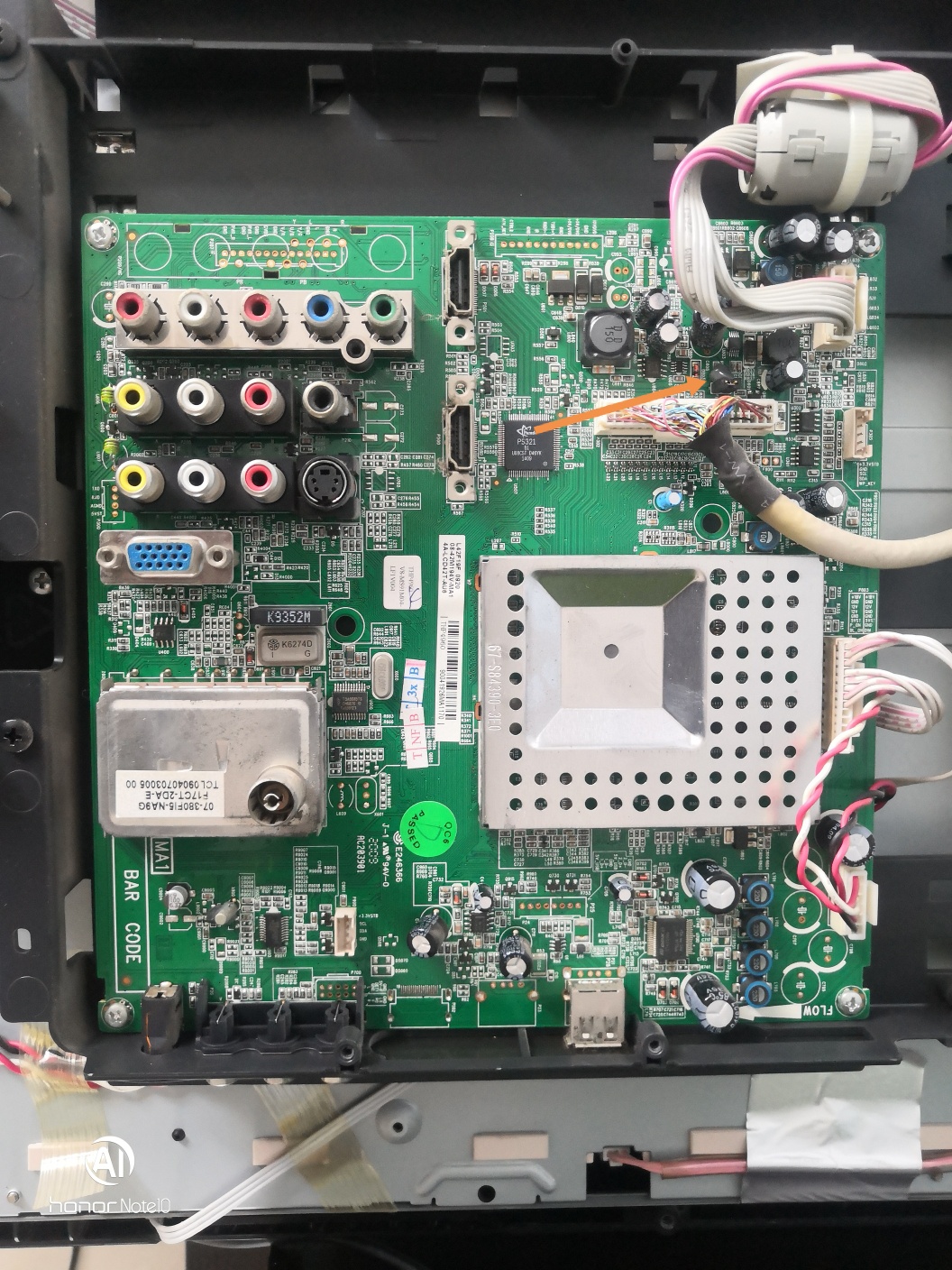

开机电源指示灯红灯瞬闪即逝,测电源24V和待机3.3V皆正常,主板上大概测了一圈发现只有L807无输出,其他皆有电压产生,就是U802略烫,输出被拉低至1.7V。看到这里大家可能会说超级芯片挂了,然而测2.5输入端阻值正常,维修陷入困顿。直到今天看了某高工的帖子才茅塞顿开,话不多说下了图纸按图索骥找到R824,一测果然开路。换之通电再测1.5V已正常产生,U802也不再140度高烧了,输出端2.5V亦恢复正常,装机毫无悬念图声正常。
这坨黑胶看来是罪魁祸首!
登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图

登录/注册后看高清大图




作者: 无名而为    时间: 2021-8-30 11:55
好经验,下次遇到就能用上了。
作者: 阿斯巴    时间: 2021-8-30 20:37
无名而为 发表于 2021-08-30 11:55
好经验,下次遇到就能用上了。

R824就在这坨胶下面,昨天把图搞丢了。


登录/注册后看高清大图

作者: 艺华电子    时间: 2021-9-13 07:33
红胶水事件吗?大电阻就怕这种故障
作者: 晨星电器    时间: 2021-9-13 10:52
感谢分享了受益匪浅!
作者: 阿斯巴    时间: 2021-9-13 14:08
艺华电子 发表于 2021-09-13 07:33
红胶水事件吗?大电阻就怕这种故障

准确的说是灰色
作者: 幻影梦风    时间: 2021-9-15 00:00
感谢分享了受益匪浅!

作者: 幻影梦风    时间: 2021-9-15 00:02
感谢分享了,很好的维修经验


作者: zyx265918    时间: 2021-9-25 00:12
这是存存的经验啊


登录/注册后看高清大图
