标题: 神舟G7-CT7NA 不触发维修
版号：6-71-NH500-D02B
故障：不触发

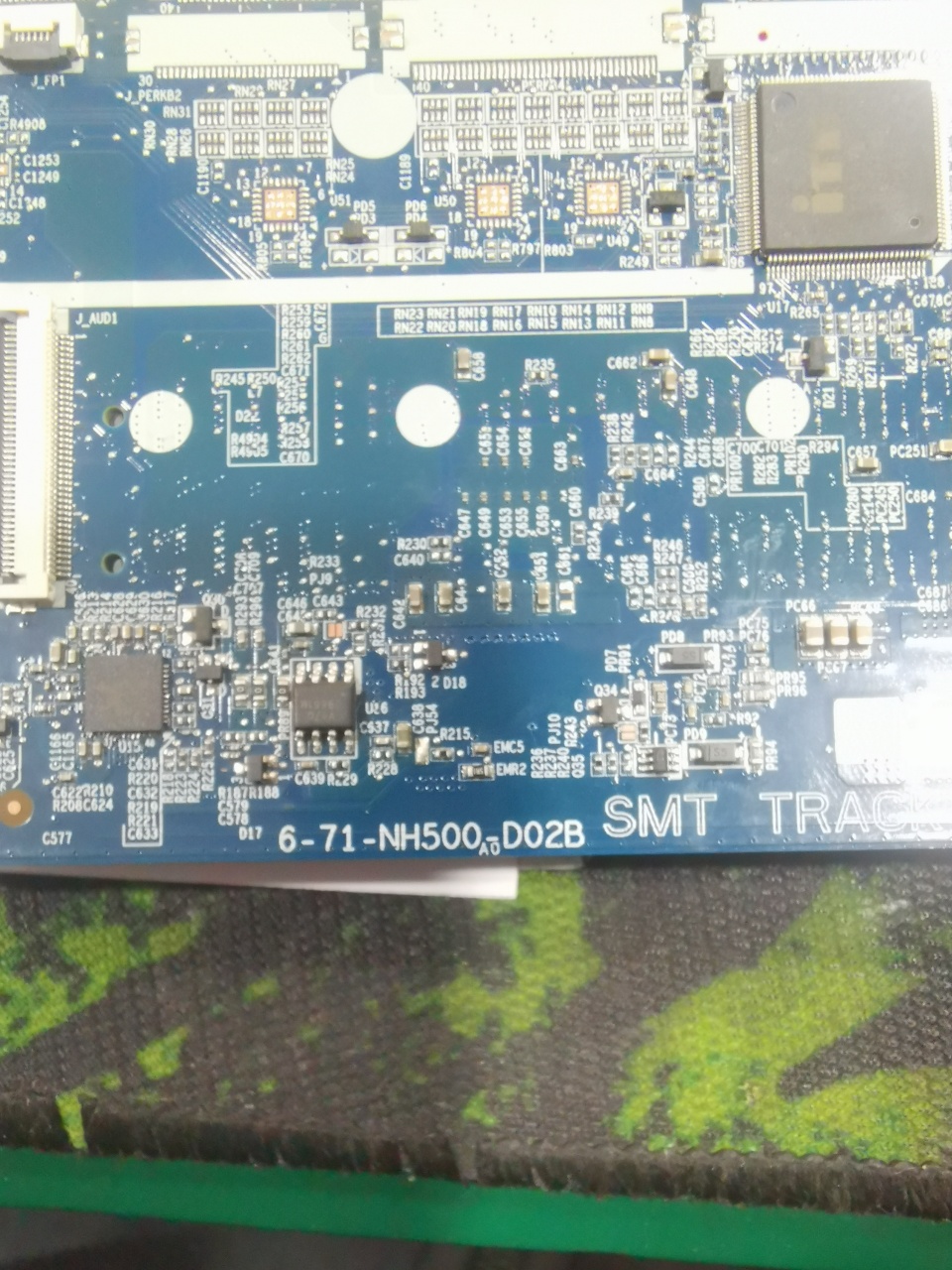

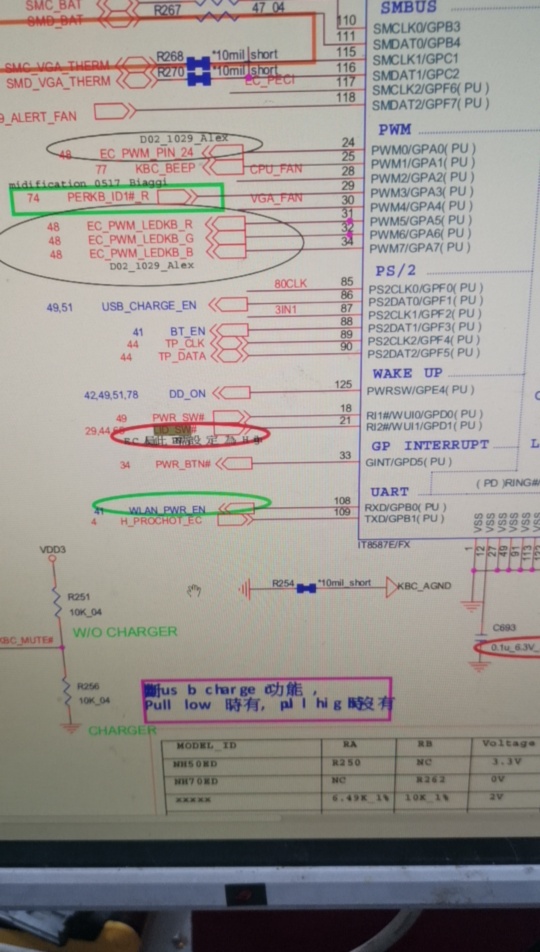

维修过程：机子很新刚过保，九代cpu，拿到拆下来简单测试了一下供电是否短路，发现一切正常，待机有3.3v，5v应该是开机后出，测试EC开机脚pwr—sw，ec芯片使用it8587，第18脚为开机脚，按开关有正常触发动作，观察时发现LID-sw在旁边，图纸上标记为高电平）顺便测试了一下，发现低电平，直接追查，发现U46没输出，1脚3.3v有，2脚无电压，再次简单测试了一下信号发现无短路，U46也没有对地，于是直接拉通1-2脚，正常触发，结束”！由于最近业务比较忙，基本没有闲的时候，所以维修都比较懒，新人建议再多分析分析分析线路上的故障！
