标题: 首发华硕FL8700F屏弊板载内存 [打印本页]

作者: 想想就乐 时间: 2020-6-13 11:34
标题: 首发华硕FL8700F屏弊板载内存
华硕FL8700F机器，板号X409FB MAIN BOARD REV 2.0 机器进水，清洁处理好后发现开机自检不过内存，查看点位图，移动三颗电阻顺利屏弊板载内存，刚好有一个内存槽加上一条内存后开机正常，图片中红色框移动到绿色框

: 登录/注册后看高清大图

: 登录/注册后看高清大图

作者: q3611323 时间: 2020-6-13 11:40
多谢分享这个板子很贵

作者: 小徐R5 时间: 2020-6-13 11:55
新机器都弄出来了。老板可以啊

1 (2).png

登录/注册后看高清大图

1 (3).png

登录/注册后看高清大图

1 (4).png

登录/注册后看高清大图

1 (5).png

登录/注册后看高清大图

1 (6).png

登录/注册后看高清大图

1 (7).png

登录/注册后看高清大图

1 (8).png

登录/注册后看高清大图

1 (9).png

登录/注册后看高清大图

1 (10).png

登录/注册后看高清大图

1 (11).png

登录/注册后看高清大图

1 (12).png

登录/注册后看高清大图

1 (13).png

登录/注册后看高清大图

1 (14).png

登录/注册后看高清大图

1 (15).png

登录/注册后看高清大图

1 (16).png

登录/注册后看高清大图

1 (17).png

登录/注册后看高清大图

1 (18).png

登录/注册后看高清大图

1 (19).png

登录/注册后看高清大图

1 (20).png

登录/注册后看高清大图

1 (21).png

登录/注册后看高清大图

1 (22).png

登录/注册后看高清大图

1 (23).png

登录/注册后看高清大图

1 (24).png

登录/注册后看高清大图

1 (25).png

登录/注册后看高清大图

1 (26).png

登录/注册后看高清大图

1 (27).png

登录/注册后看高清大图

1 (28).png

登录/注册后看高清大图

1 (30).png

登录/注册后看高清大图

1 (31).png

登录/注册后看高清大图

1 (32).png

登录/注册后看高清大图

1 (33).png

登录/注册后看高清大图

1 (34).png

登录/注册后看高清大图

1 (35).png

登录/注册后看高清大图

1 (37).png

登录/注册后看高清大图

1 (38).png

登录/注册后看高清大图

1 (39).png

登录/注册后看高清大图

1 (40).png

登录/注册后看高清大图

1 (41).png

登录/注册后看高清大图

1 (42).png

登录/注册后看高清大图

: 登录/注册后看高清大图

作者: 天宇科技 时间: 2020-6-13 14:00
这个给力。有图省了很多事的。感谢。

作者: 竟Sr谁伴我闯荡 时间: 2020-6-13 14:01
不知道改BIOS屏蔽灵不灵

作者: Linshengqiang 时间: 2020-6-13 14:20
棒！！楼主技术在牛A与牛B之间

作者: 梦着你的梦 时间: 2020-6-13 17:30
牛掰！！这么新的机器也能弄

作者: llhsxy 时间: 2020-6-13 17:31
老司机开车不迷路

作者: cnpillar 时间: 2020-6-13 20:40
高手，感谢分享

作者: 小博士123 时间: 2020-6-13 21:57
3组信号改为高电平吧！

作者: 阿梁 时间: 2020-6-13 21:58
谢谢分享，非常感谢！

作者: 火炬科技 时间: 2020-6-13 22:30
楼主有这个板的点位图吗

作者: 龙旭 时间: 2020-6-14 01:09

火炬科技发表于 2020-06-13 22:30
楼主有这个板的点位图吗

他那截图就是点位图

作者: 极致科技 时间: 2020-6-14 06:03
这很简单，DIMM选择而已，一般图纸有说明，移一组就行了，总共三组

作者: 冰心0707 时间: 2020-6-14 06:46

登录/注册后看高清大图

作者: 甜蜜缘 时间: 2020-6-14 07:22
先收藏了，万一以后能用的上

作者: zwy909 时间: 2020-6-14 10:14
666666老牛了

作者: 学着 时间: 2020-6-14 12:04
收藏一个，留着备用

登录/注册后看高清大图

登录/注册后看高清大图

作者: 想想就乐 时间: 2020-6-14 16:30

火炬科技发表于 2020-6-13 22:30
楼主有这个板的点位图吗

这个点位图是在线的，下载不下来，我是认识服务站的人去他们那里看的

作者: 叫我雷锋吧 时间: 2020-6-15 11:14
000变111，不知道这个图对的上不

: 登录/注册后看高清大图

作者: wske 时间: 2020-6-15 11:47
人去他们那里看的

作者: 王国宏 时间: 2020-6-15 13:19
，查看点位图，移动三颗电阻顺利屏弊板载内存，刚好有一个内存槽加上一条内存后开机正常

作者: tanglianqi 时间: 2020-7-21 17:13
不是说改BIOS就行了吗这个不行？

作者: ankey826 时间: 2020-8-2 11:03
感谢楼主分享经验，先学习收藏了

作者: 康永刚 时间: 2020-8-2 11:55
干的漂亮，为你点赞加粉

作者: fcuihc123 时间: 2020-10-3 15:14
我的按照楼主的方法成功屏蔽板载内存。。。。。而且我还自己拍了高清图

作者: ikissmylove 时间: 2020-10-5 16:51
点位图在哪？
都不见分享出来

作者: 想想就乐 时间: 2020-10-5 18:18

ikissmylove 发表于 2020-10-5 16:51
点位图在哪？
都不见分享出来

用的是华硕厂家在线点图，下载不了呀

作者: LEIFANG 时间: 2022-2-22 13:57
楼主技术厉害多谢分享

作者: wanyonghua 时间: 2022-3-19 13:17

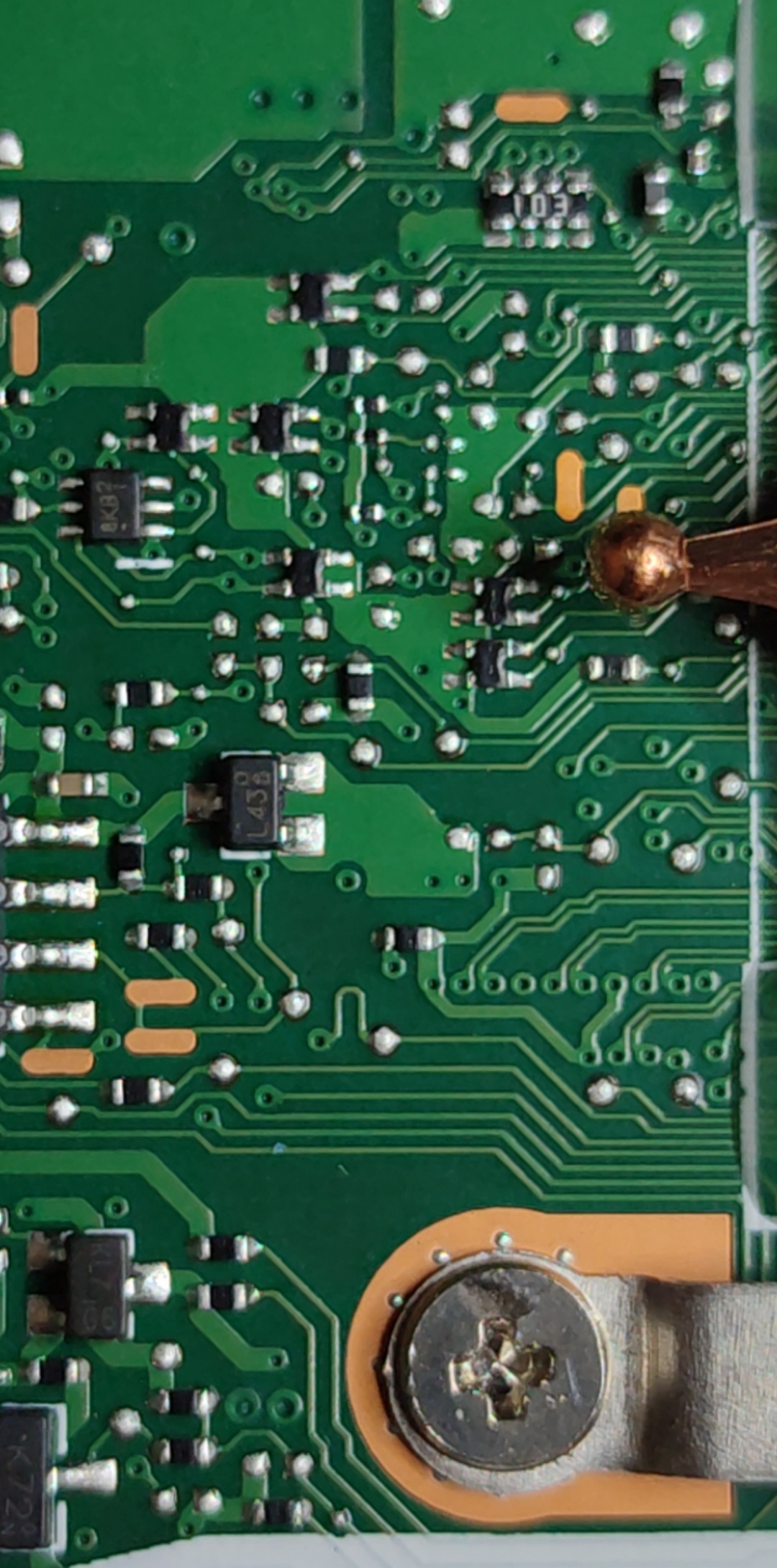

三个电阻最上面那个电阻位置不同

登录/注册后看高清大图

作者: hoshin 时间: 2022-4-7 17:53

wanyonghua 发表于 2022-3-19 13:17
三个电阻最上面那个电阻位置不同

有好吗? 也是ram没过?

作者: rainer 时间: 2023-9-13 10:44
路过学习，感谢经验分享
