标题: 芯片引脚定义（等于芯片） [打印本页]

作者: zhuzirog94 时间: 2020-5-21 22:37
标题: 芯片引脚定义（等于芯片）
本帖最后由 zhuzirog94 于 2020-5-23 22:23 编辑

20=	24=	11=	88=
2E=	3F=	5X=	8A=
0H=	0Z=	A0=	C6=
H6=	CL=	DH=	DT=
DS=	EF=	EM=	EN=
EQ=	FF=	FG=	JC=
JJ=	JL=	5E=	Z3=
2N=	4E=	J0=	4V=
29=	J7=

芯片代换（数据来源：迅维论坛）

20= 可代换 RT8223P/TPS51123A 参考图纸：10260-1

24= 可代换 RT8231A 参考图纸：NM-A281

11= 可代换 RT8223N 参考图纸：联想V360

88= 可代换 RT8237E 参考图纸： 13269-1

2E= 可代换 RT8230B/RT8243 参考图纸： 13283-1

3F= 可代换RT6575B/TPS51225C 参考图纸： LA-9981P

5X= 可代换RT6575D/TPS51225C 参考图纸： 15292-1

8A= 可代换RT8243A 参考图纸： NM-A181

0H= 可代换RT7304G

0Z= 可代换RT8812A

A0= 可代换RT8209B/TPS51117

C6= 可代换RT8202G/RT8202P

H6= 可代换RT8204C/FR=/RT8204b/JL=

CL= 可代换RT8205A/RT8205B/RT8205C

DH= 可代换RT8207A

DT= 可代换RT8205E

DS= 可代换RT8223B 参考图纸： JM31-CP

EF= 可代换RT8207L/TPS51124/DH= 参考图纸： ZQAC-TEST

EM= 可代换RT8205L/51125 参考图纸： LA-7912P

EN= 可代换RT8205M 参考图纸： LA-8681P

EQ= 可代换RT8223B

FF= 可代换RT8208A 参考图纸： LA470-10250-2

FG= 可代换RT8208B

JC= 可代换UP1859/RT8239B

JJ= 可代换RT8202M 参考点位： X550CC_2.0

JL= 可代换RT8204A 参考图纸： DA0GC5MB8F0

5E= 可代换RT8248A

Z3= 可代换RT8237C 参考图纸： 13283-1

2N= 可代换RT8249C

4E= 可代换RT8813D 参考点位：Asus GL553VD_2.0

J0= 可代换RT8015D 参考图纸： DAV02AMB8F0

4V= 可代换RT7238D

29= 可代换RT8065Z

J7= 可代换RT8207M/UP1565P 参考图纸： 11326-1

补充内容 (2020-5-31 19:27):

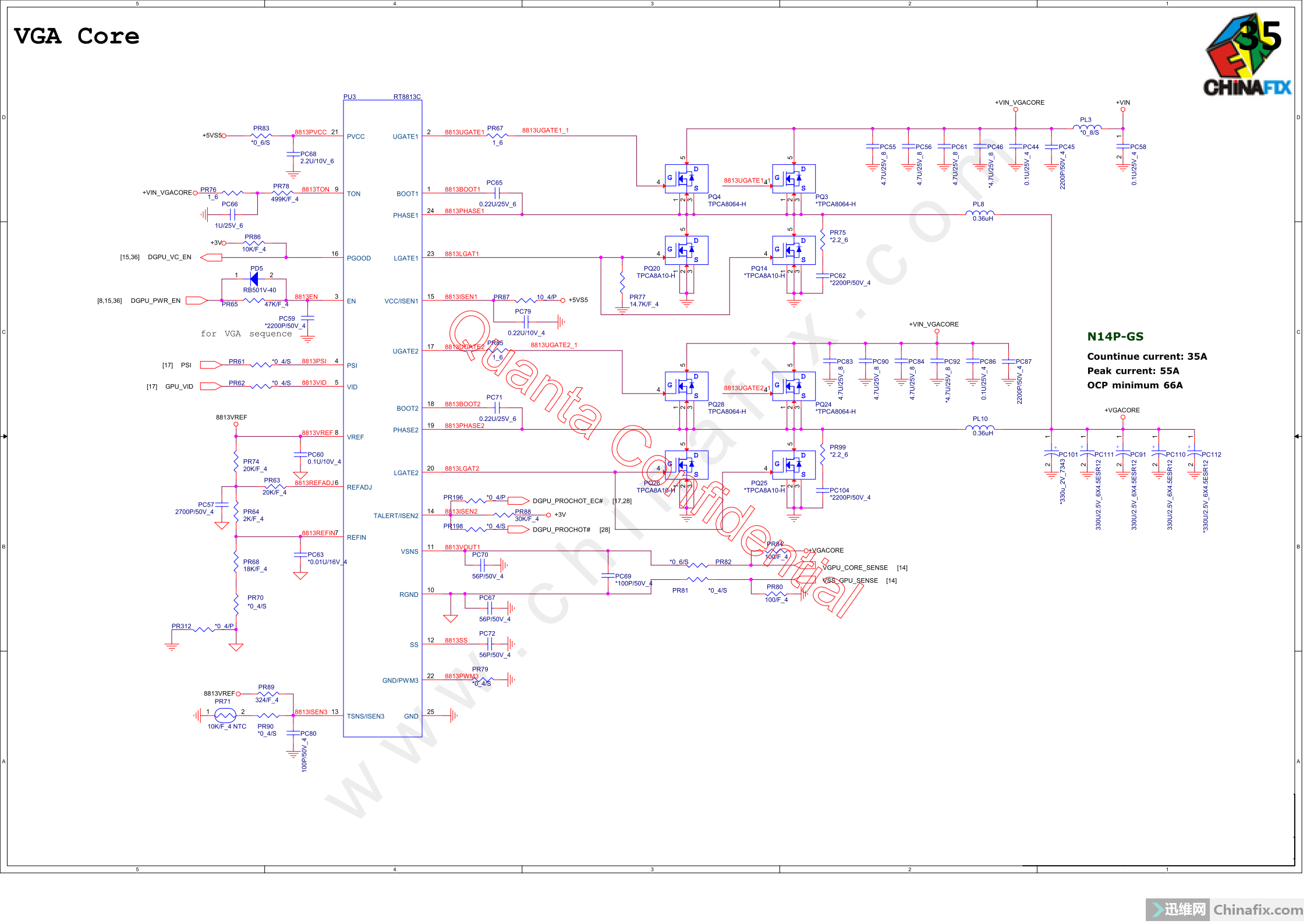

OP=  RT8813
https://ftp.chinafix.com/forum/2 ... y6iyi7pvy7kjdss.png

补充内容 (2020-6-3 15:23):

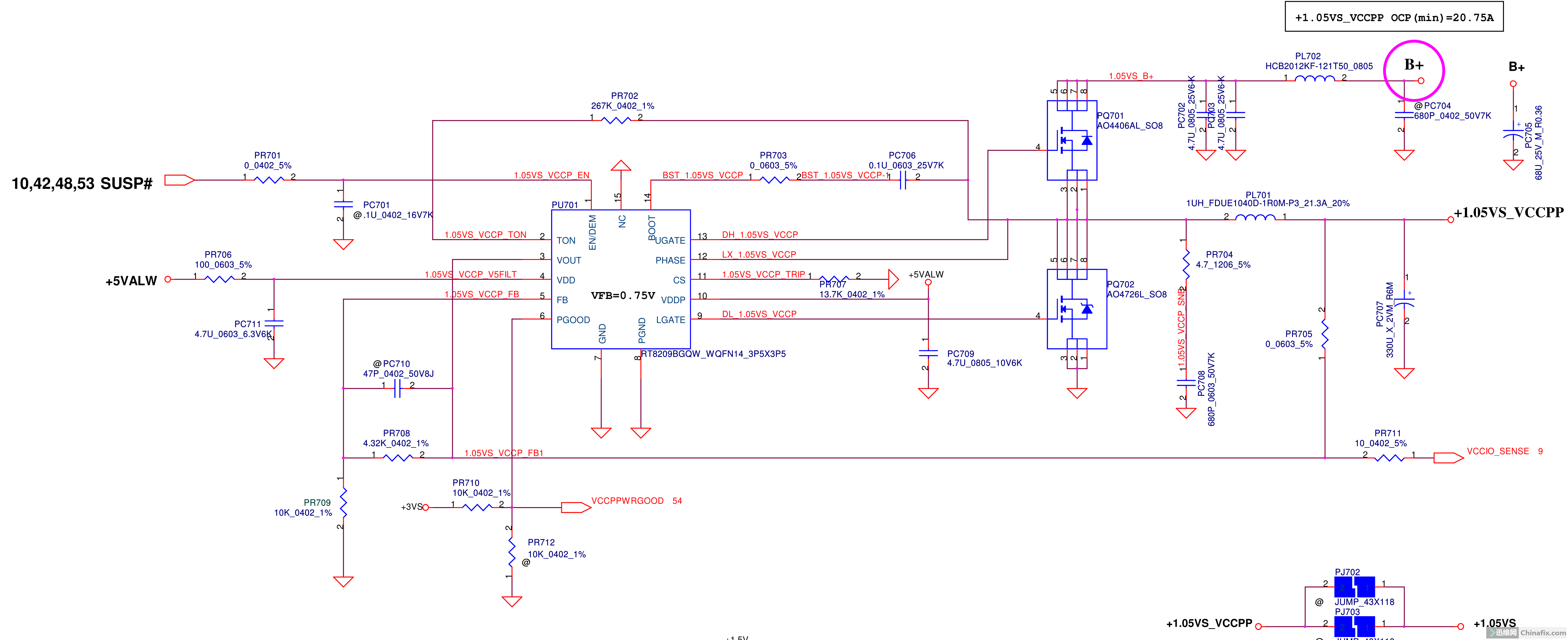

A8=  RT8209B
应用图：https://ftp.chinafix.com/forum/2 ... i26sc6j2giqlciq.png
参考图纸：LA-6884P

补充内容 (2020-6-25 11:34):

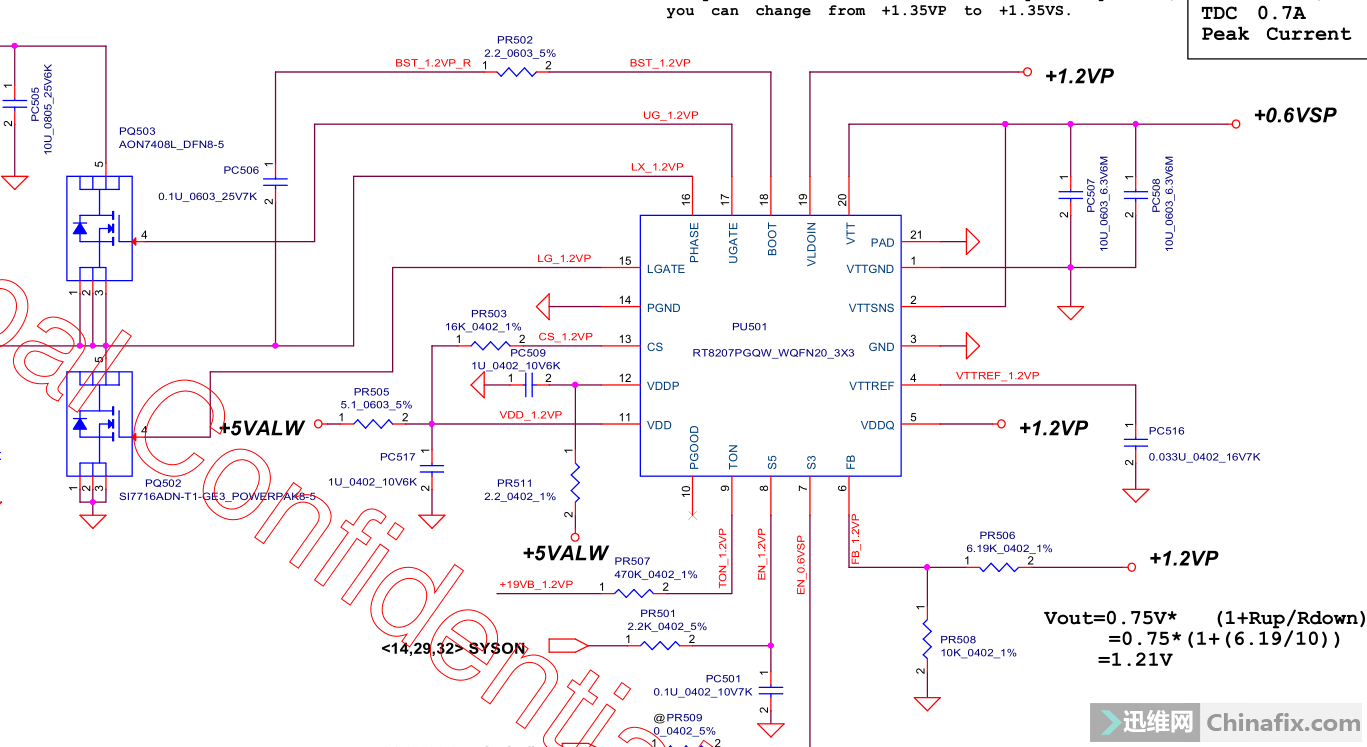

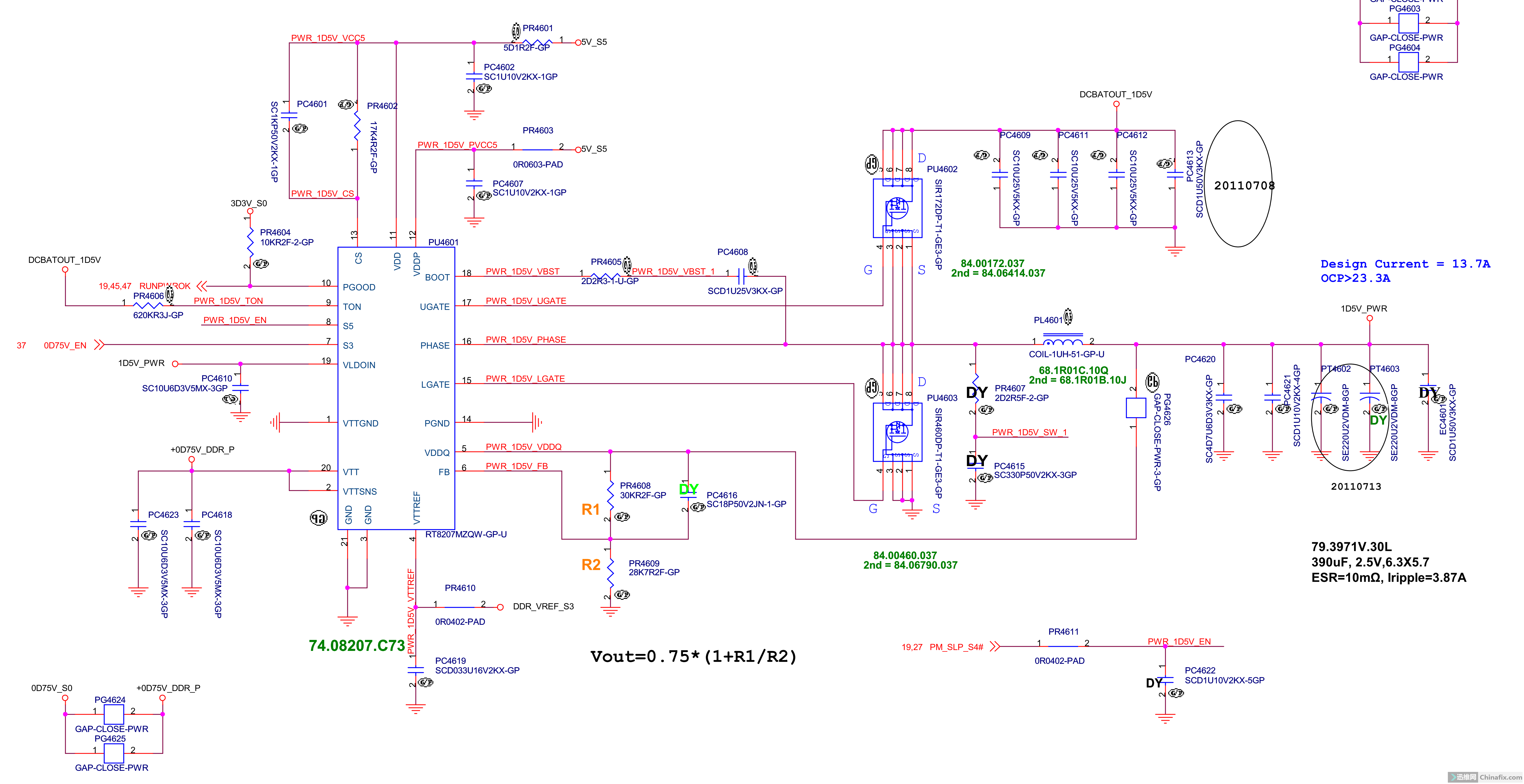

48= 可用RT8207P代换
脚位应用图：https://ftp.chinafix.com/forum/2 ... p068jos996c5pu0.png
来源：https://www.chinafix.com/thread-1159325-1-1.html

补充内容 (2020-6-25 11:36):
RT8207P参考图纸：https://wwe.lanzous.com/isEsle0my7c

补充内容 (2020-6-25 14:08):

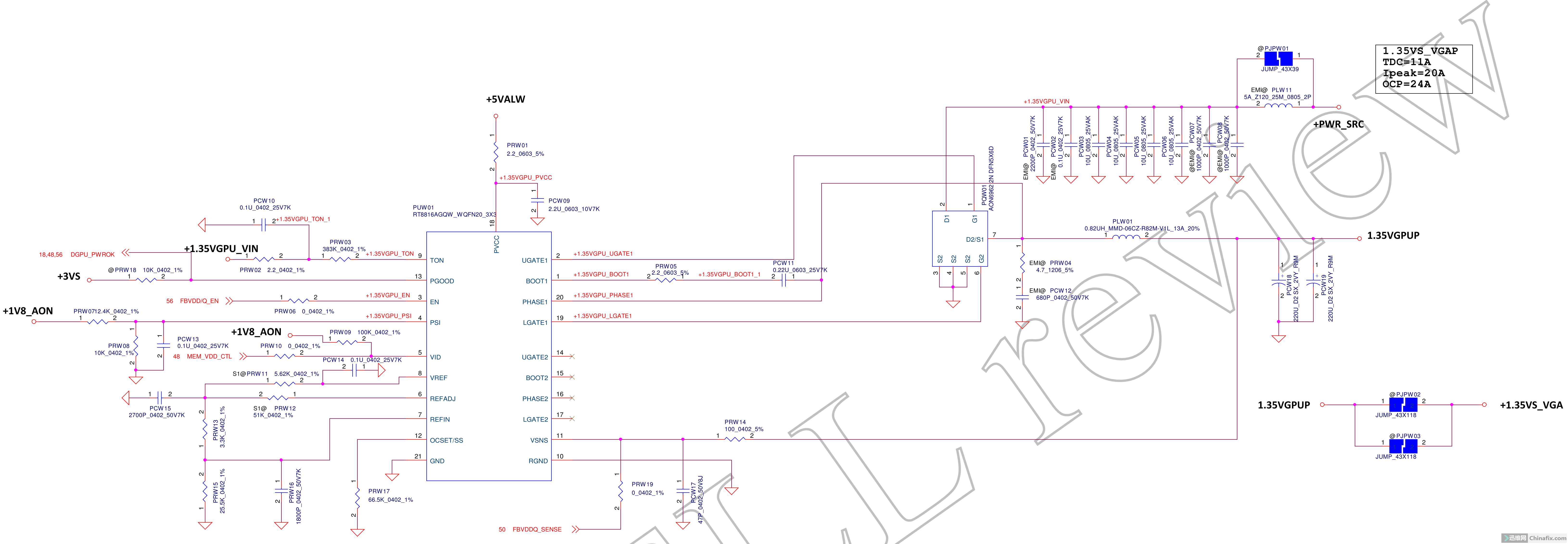

7J=  RT8816A
脚位图：https://ftp.chinafix.com/forum/2 ... h7p5quwzbduuhzp.png
参考图纸：https://wwe.lanzous.com/isEsle0my7c

补充内容 (2023-2-20 09:11):
谢谢朋友的建议，做成了CHM格式的文件，需要的兄弟可以下载（密码8888）：
https://wwhp.lanzout.com/ipFKj0o2ylwj

补充内容 (2023-2-20 09:16):
上面那个链接的是不带搜索功能的，带搜索功能会更方便些，下载地址（密码8888）:
https://wwhp.lanzout.com/i4A5R0o2yscb

作者: xinyu47 时间: 2020-5-22 09:00
收藏 + 占位置!

作者: 迅维科技B42 时间: 2020-5-22 09:42
现在下一定要充值吗，，，，，

作者: xiaocao1021 时间: 2020-5-22 15:03
楼主用心了竟然还编辑了超链接方便了

作者: 一问三不知 时间: 2020-5-22 16:00
这个才是热心人

作者: wooo2019 时间: 2020-5-23 12:27
这才是人才有心人呀……感谢了

作者: nongfa 时间: 2020-5-23 12:34
楼主费心了，MK一下。

作者: wske 时间: 2020-5-23 12:52
还又太多了

作者: 杨慧春 时间: 2020-6-8 17:03
真热心人。已加分。

作者: wyzx258 时间: 2020-6-8 19:00
收藏 + 占位置!

作者: 哎哟不错 时间: 2020-6-8 23:47
厉害了，为你点赞

作者: zhuzirog94 时间: 2020-6-17 08:54
RT3662AC：
RT3662AC脚位图
脚位图来源：RT3662AC数据手册

RT8152E：
RT8152E脚位图
脚位图来源：HP G4 R18D

RT8206B：
RT8206B脚位图
脚位图来源：Acer 4738G

RT8241A：
RT8241A脚位图
脚位图来源：DAOR13MB6E0 R13

RT8272：
RT8272脚位图
脚位图来源：RT8272数据手册

RT8856：
RT8856脚位图
脚位图来源：K42Jv

RT8889：
RT8889脚位图
脚位图来源：RT8889数据手册

RT9610A：
RT9610A脚位图
脚位图来源：RT9610A数据手册

补充内容 (2020-6-25 12:18):
11= RT8061A
脚位图
https://ftp.chinafix.com/forum/2 ... qycqbbpqgkbibyi.png
参考图纸：https://wwe.lanzous.com/isEsle0my7c

作者: shu383507128 时间: 2020-6-22 13:01
这个挺方便的

作者: FYSM888 时间: 2020-6-25 12:06
这个必须赞

作者: 金科笔记本 时间: 2020-7-19 13:18
谢谢楼主，楼主是真正为大家的人

作者: 夜随风 时间: 2020-8-9 15:47
请问你这个只是芯片代码对应的芯片吗
那个5e=本来就是rt8248a呀

作者: ycjxdn 时间: 2020-8-9 16:34
这个资料值得收藏！

作者: ★.断点oミ 时间: 2020-8-9 16:39
人才有心人呀……感谢了

作者: jsxzcy123 时间: 2020-9-2 14:35
这个有用保存一下

作者: aiya 时间: 2020-9-10 17:14
用心了竟然还编辑了超链接方便了

作者: 新起点88 时间: 2020-9-14 15:57
楼主有心人呀……感谢了

作者: wuming2008 时间: 2020-9-15 20:46
谢谢，不错，不错，收藏了

作者: vistaspn1 时间: 2020-10-23 11:37
这个必须收藏了，

作者: liubc100 时间: 2020-10-24 23:48
我遇到一个台电x2pro平板主板，上面5v3v就是39＝ 38＝，找不到资料啊

作者: zhuzirog94 时间: 2020-10-25 08:56

liubc100 发表于 2020-10-24 23:48
我遇到一个台电x2pro平板主板，上面5v3v就是39＝ 38＝，找不到资料啊

不好意思，这个我也不知道。希望有知道的朋友能够说一下

作者: liubc100 时间: 2020-10-25 18:54

zhuzirog94 发表于 2020-10-25 08:56
不好意思，这个我也不知道。希望有知道的朋友能够说一下

我tb找到了，搜39=1*或者2什么的，容易出，38也搜出来了，5v 3.3v dc-dc芯片

作者: vividyc 时间: 2020-10-25 19:58
不错，值得收藏，谢谢！

作者: 18512107912 时间: 2020-10-26 12:49
楼主好人哪，收藏了

作者: wyzx258 时间: 2020-12-6 17:25
真热心人。已加分。

作者: 563781124 时间: 2020-12-9 19:17
楼主用心了竟然还编辑了超链接

作者: 腾光斌 时间: 2020-12-14 21:28
这个好用,能有牛人做成软件就更好了

作者: TXZB 时间: 2021-1-15 17:22
好资料以后有参考了

作者: 隐风之龙 时间: 2021-1-17 11:21
这个好，维修经常磁到这些芯片。楼主有心了。

作者: yichukun1 时间: 2021-1-17 11:21
大师厉害支持一下

作者: 月饼 时间: 2021-2-19 12:03
这个真是有心了
论坛也有查询的

作者: 781192574 时间: 2021-3-19 09:46

谢谢楼主，真热心人

作者: 314285415 时间: 2021-12-6 10:49

收藏了感谢楼主！

作者: kai0168 时间: 2021-12-8 14:43
楼主热心人，确实很有用。

作者: FTD2013 时间: 2021-12-22 18:49
谢谢楼主，是真的方便大家查询了。

作者: 小李001 时间: 2021-12-23 14:03
非常感谢分享

作者: 入门到放弃 时间: 2022-4-22 13:49
现在论坛看不到别人的空间了，所以看不到你之前的帖子。。。

作者: 杜俊岩 时间: 2022-4-22 13:50
好资料啊，备一下
