标题: 联想笔记本G400 板号LA-9631P 上电电流0.002 没有3V5V [打印本页]

作者: 沙滩沙滩    时间: 2020-4-15 20:16

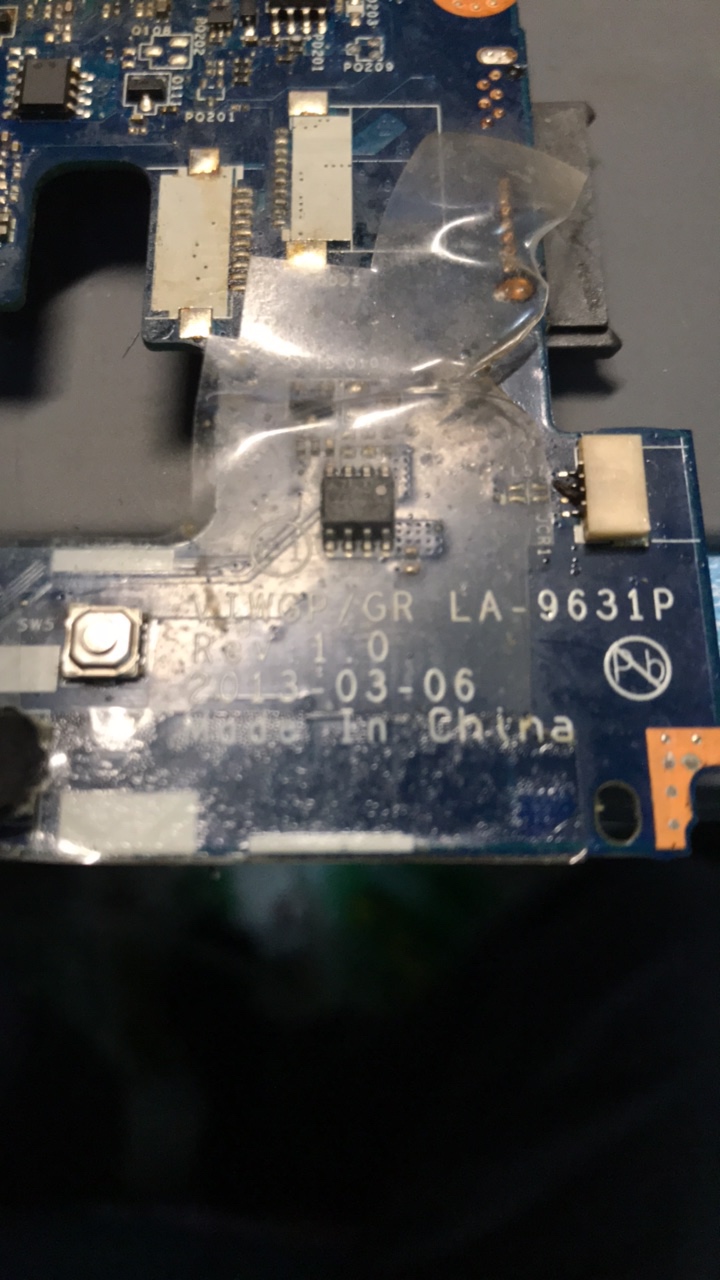

标题: 联想笔记本G400 板号LA-9631P 上电电流0.002 没有3V5V

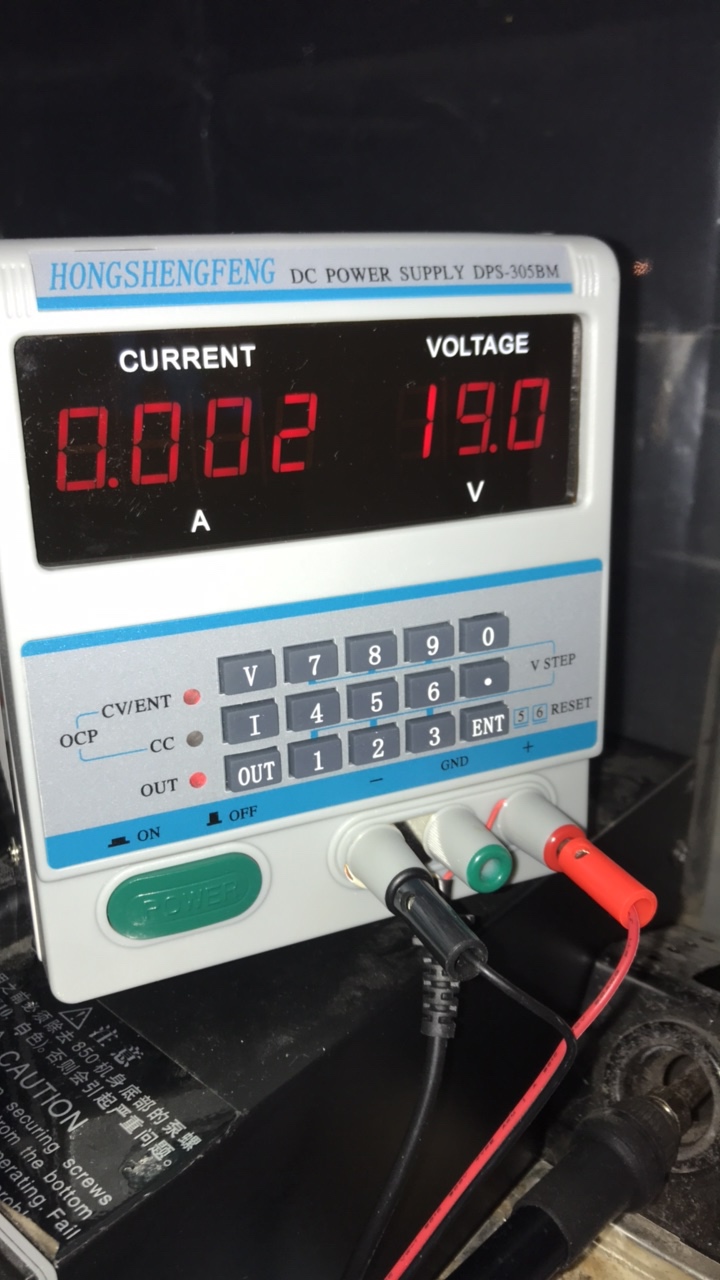

上电电流0.002 没有3V5V 求助是哪里出了问题?谢谢


登录/注册后看高清大图



登录/注册后看高清大图


作者: qq858883105    时间: 2020-4-15 20:51
学习了,谢谢
作者: 天意wx    时间: 2020-4-15 21:08
你自己都说出问题所在了 没有3V5V那就查下为何没有这个两个电压
作者: 沙滩沙滩    时间: 2020-4-15 21:22
找不到头绪 换过EC  ECIN脚有3.3V
作者: 罗工电子    时间: 2020-4-15 22:24
看时序图吧,哪个没有出来

作者: 沙滩沙滩    时间: 2020-4-17 20:38
EC不对也会引起没有35V吗?
作者: AYA5205861    时间: 2020-4-17 22:47
最近这款电源出镜率有点高,介绍下使用感受。
作者: 天成办公设备    时间: 2020-4-17 23:16
待机芯片出问题  19V输入进过的3.5V电路
作者: qq120109211    时间: 2020-4-17 23:18
沙滩沙滩 发表于 2020-04-17 20:38
EC不对也会引起没有35V吗?

仁宝代工的,查待机芯片有无供电,开启信号
作者: HelloKitty2018    时间: 2020-4-17 23:42
看看3.3  5v芯片的反馈脚的电容有没有short
作者: HelloKitty2018    时间: 2020-4-17 23:43
还有3.3  5V的   En  信号
作者: HelloKitty2018    时间: 2020-4-17 23:45
一般情况下只要3.3V   5 V芯片的供电   FB  VREF   En    boot   都有了的情况下3.3V   5V都会输出的
作者: HelloKitty2018    时间: 2020-4-17 23:46
首先查3.3v   5v有无short
作者: 沙滩沙滩    时间: 2020-4-18 07:17
HelloKitty2018 发表于 2020-04-17 23:46
首先查3.3v   5v有无short

非常感谢 我看一下
作者: 沙滩沙滩    时间: 2020-4-18 07:42

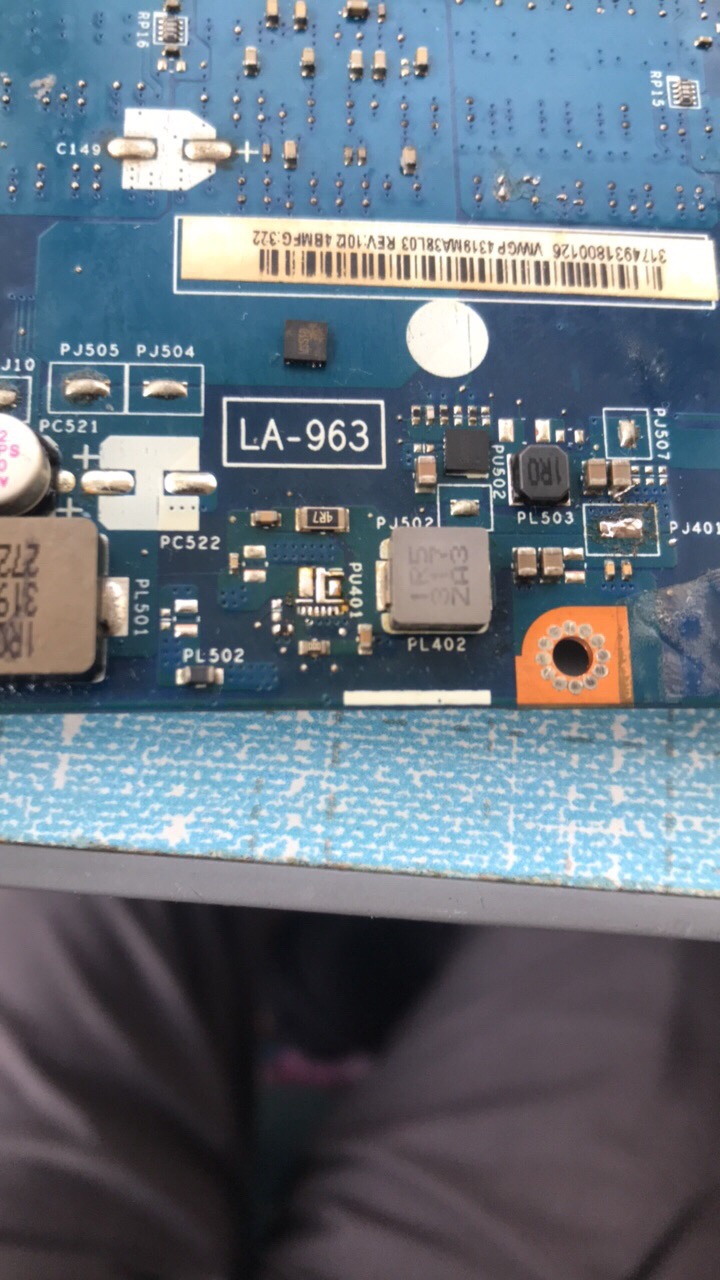

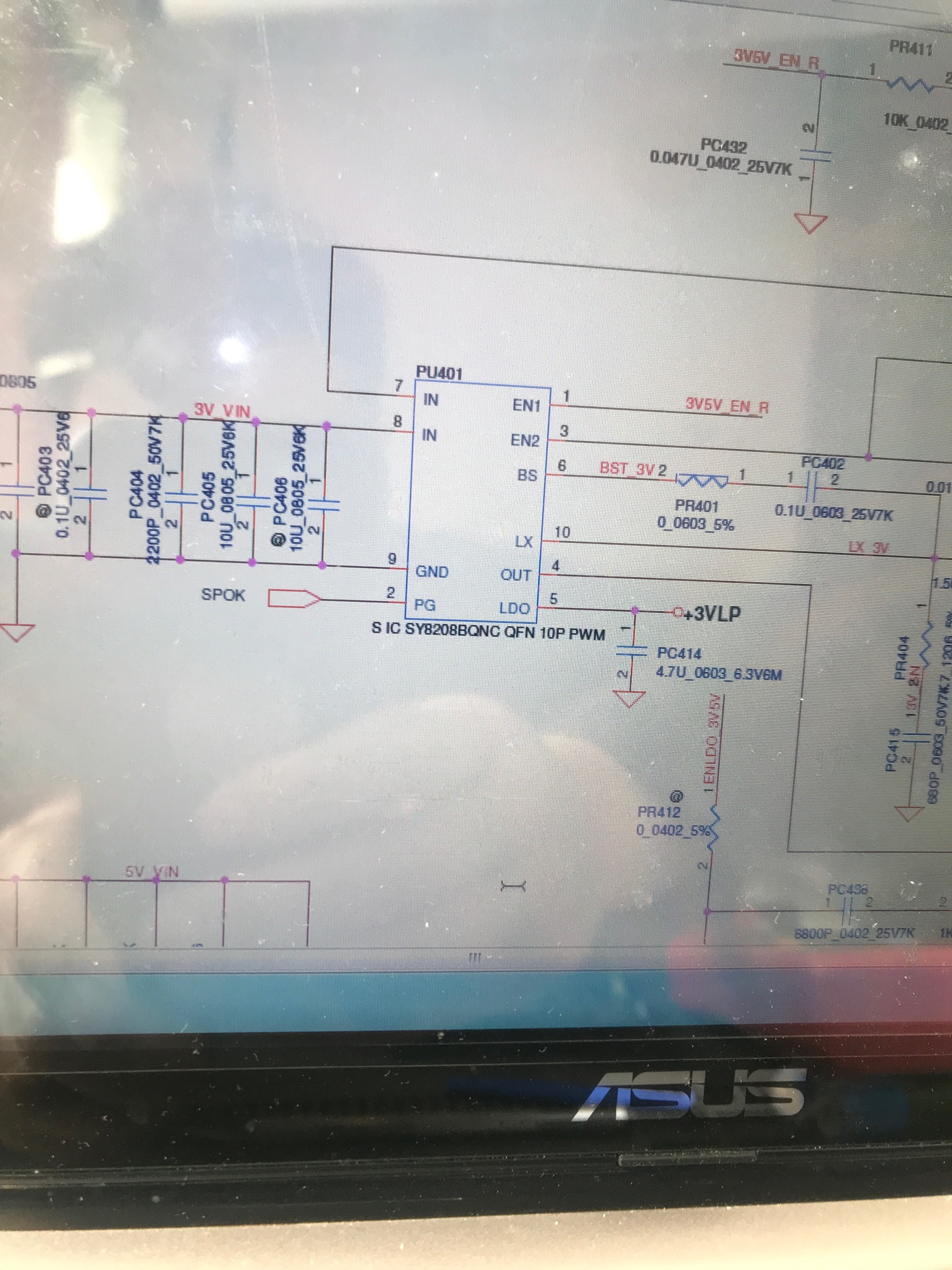

3脚有4.3V 电压 7脚有4.3V 8脚有 19V


登录/注册后看高清大图



登录/注册后看高清大图

作者: 沙滩沙滩    时间: 2020-4-18 07:44
有经验的麻烦指点一下 新手


登录/注册后看高清大图

作者: 沙滩沙滩    时间: 2020-4-18 08:04
3脚7脚有4.3V电压 8脚有19V电压


登录/注册后看高清大图



登录/注册后看高清大图

作者: 沙滩沙滩    时间: 2020-4-18 08:05
请高手指点一下
作者: 王凡林    时间: 2020-4-18 08:32
刚测的待机条件必须全部正常才能开机,你这么问没人能回答了
作者: ZPDMXX    时间: 2020-4-18 09:47
关键可能是楼主不知道待机芯片的时序,可能不知道先测哪里,再测哪里
作者: 406965195    时间: 2020-4-18 09:58
公共点有没有电压啊
作者: AYA5205861    时间: 2020-4-18 10:02
3脚的en2 只是开启芯片5脚ldo电压输出+3VLP 。测下5脚电压是多少?
+3VALWP电压需要1脚en1 来开启。
登录/注册后看高清大图

作者: 一招搞定    时间: 2020-4-18 13:58
换3V 5V芯片啊
作者: xpbzd    时间: 2020-4-18 14:17
1脚的开启呢?这个3脚是开启LDO电压给EC供电的,然后EC会发出EC_ON和MAINPWON同时开启3V  5V,在触摸板下面的电阻可以测到,
作者: 沙滩沙滩    时间: 2020-4-18 20:16

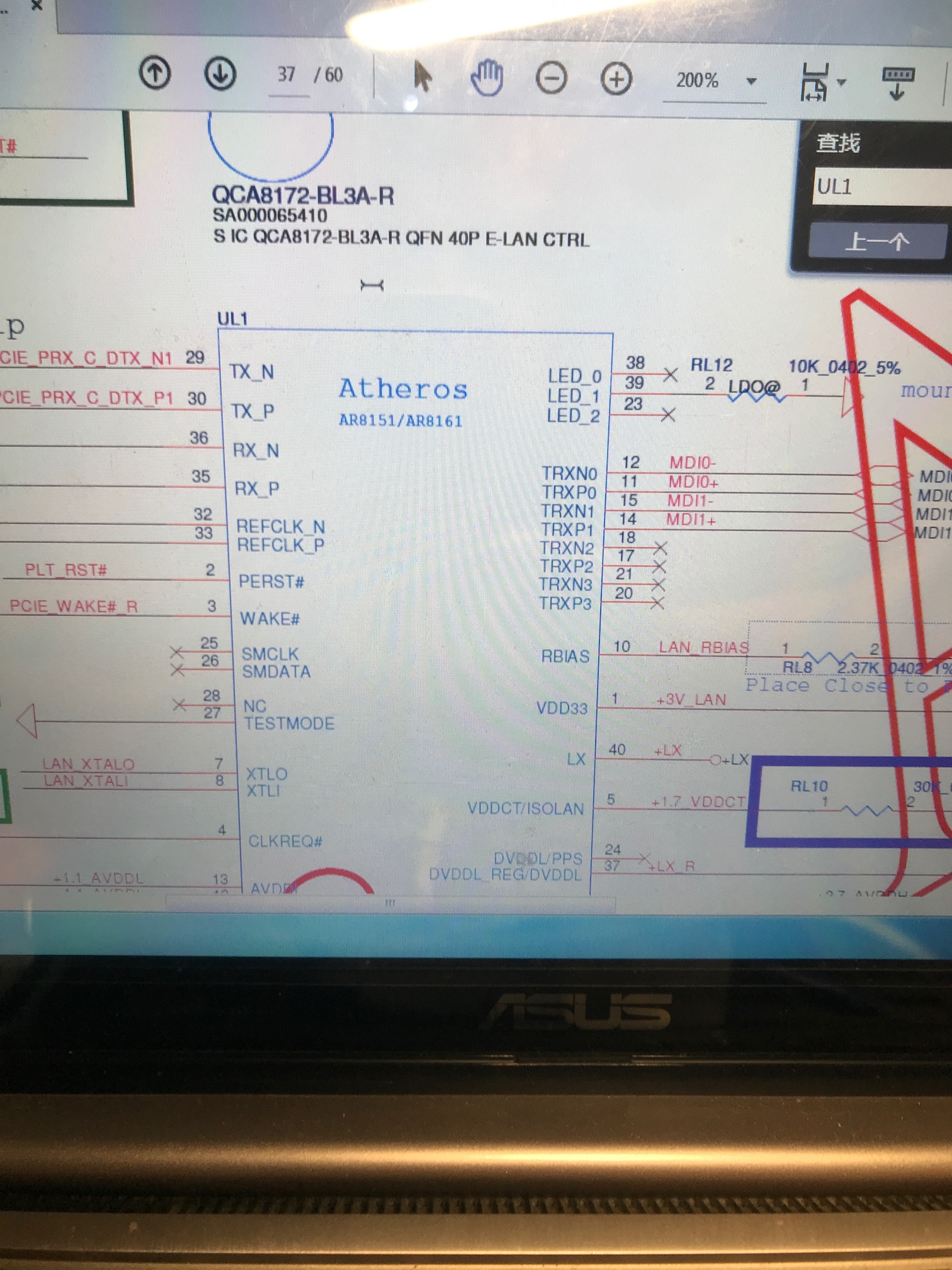

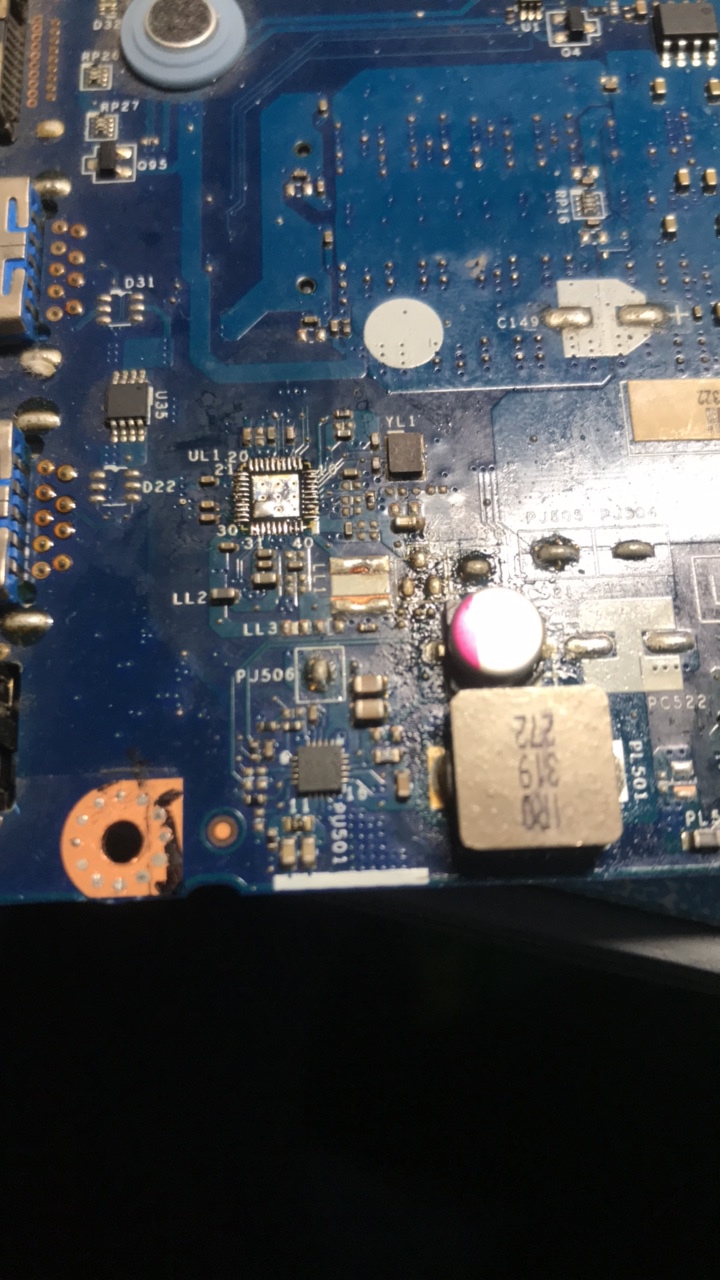

检测UL1 1脚VDD33对地短路 在淘宝上买了一个 等回来到了换上再看看


登录/注册后看高清大图



登录/注册后看高清大图

作者: jdxwh130    时间: 2020-4-18 23:59
学习了,这里是个好学校
作者: 沙滩沙滩    时间: 2020-4-19 06:45
是的 慢慢学吧 这里有好多高手的
作者: liupinganxinkej    时间: 2020-4-19 08:56
看时序图吧,哪个没有出来
作者: suyajuncn    时间: 2020-4-19 12:24

看时序图吧,哪个没有出来
