标题: 求ga-p43-es3g rev1.0电路图及点位图，在此感谢！ [打印本页]

作者: dcl8012 时间: 2020-4-3 09:03

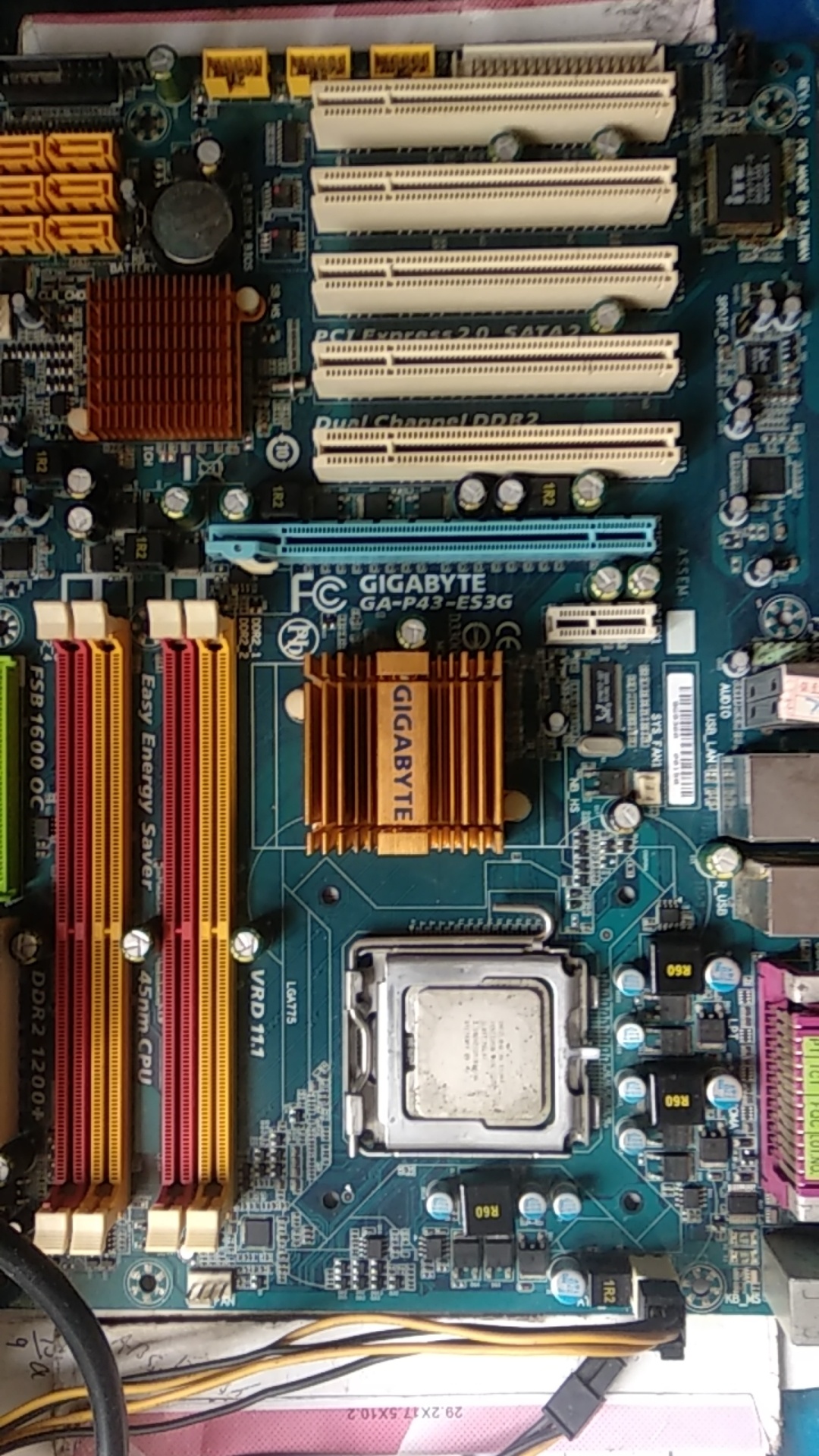

标题: 求ga-p43-es3g rev1.0电路图及点位图，在此感谢！

作者: 凌越維修 时间: 2020-4-3 12:37
論壇有Rev1.4版可下載
https://www.chinafix.com/thread-1131767-1-1.html

附上Rev1.0版及零件圖
解壓密碼:rmadept

1.06 MB, 下载次数: 5, 下载积分: 下载分 -10 分, 下载 1 次

91.71 KB, 下载次数: 8, 下载积分: 下载分 -10 分, 下载 1 次

作者: dcl8012 时间: 2020-4-3 20:13

凌越維修发表于 2020-04-03 12:37
論壇有Rev1.4版可下載
https://www.chinafix.com/thread-1131767-1-1.html

附上Rev1.0版及零件圖
解壓密碼:rmadept

多谢大神！
点位图谁有，发个链接，谢谢！

作者: robertbbs 时间: 2020-4-3 21:05

dcl8012 发表于 2020-4-3 20:13
多谢大神！
点位图谁有，发个链接，谢谢！

上面大神发的零件图，就是标明元件位置的，技嘉一贯这么搞的，一般找不到可以显示元件间走线的CAD图层图纸。

作者: tongzhi111 时间: 2020-4-4 08:28

凌越維修发表于 2020-04-03 12:37
論壇有Rev1.4版可下載
https://www.chinafix.com/thread-1131767-1-1.html

附上Rev1.0版及零件圖
解壓密碼:rmadept

大神，有没有ga-g41m esl v1.4的位置图。正在用你发的电路图，但没位置图，这板又很少标注，找不到元件
