关于将台式电脑ATX电源改造为0~24伏可调稳压电源的各种方法,网上已有许多成功的经验介绍,包括 tianwu_feng,独来懂你,猪蹄煮不烂,lingqiang607,小宝200602,lzj700315,mdxde 等人的帖子。这些文章都有一个共同的特点——太繁琐!例如下面这位网友(mdxde)的改造方案:
登录/注册后看高清大图


而且这还不是最复杂的方法。有的网友(lzj700315)对电路大拆大缷,差不多等于重新设计了一个电路。其实大的改动完全没有必要。下面我尝试化繁为简,结合本人的实践提炼总结出最简单的改造方法,不揣冒昧发表出来,供同道中人参考。

我用来改造的电源是世纪之星ST-ATX315,很常见的台式机电源。如果用其它牌子的ATX电源,电路可能有所不同。但只要找到集成块494(或7500)和393的对应引脚,方法也就是大同小异罢了。

登录/注册后看高清大图

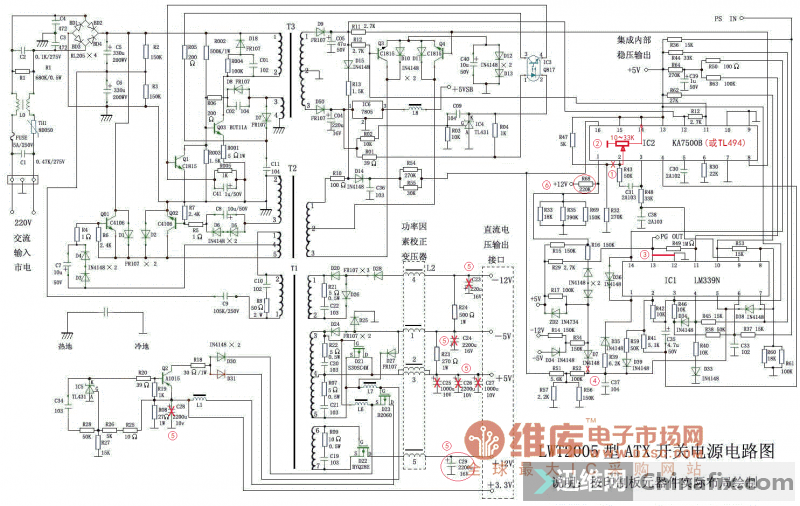

改造步骤如下图中所示。其中核心步骤只有1、2两步。其中第1步是切断从IC2(747或7500B)第2脚引出的一根线。第2步是在IC2的2脚和14脚之间加上一个多圈电位器。见下图中所示:



登录/注册后看高清大图

为了使电源通电就能工作,还需要将PG信号线(即电源输出线中的那根绿色线)接地。如图中第3步所示。如果想用一个开关来控制电源启动,就可以在中间串联一个开关。现在插上电源线,在12V输出端和地之间连上一个电压表,转动电位器就可以调节输出电压了。不过这时的输出电压只能在0~13伏之间变化,超过13伏就会触发电源的过压保护,使电源停止工作。

为使输出电压能达到0~24伏,就必须切断电源的过压保护电路,即如上图中第4步所示。切断IC1第5脚与稳压二极管D7的连线,同时用耐压25伏以上的电解电容更换12伏输出端的滤波电容器,并且拿掉其余的滤波电容器。如上图中第5步所示。

现在再次插上电源线,调节电位器就可以看到输出电压在0~24伏之间连续变化了。如果电位器转到头输出电压还达不到24伏,则需要加大IC2第一脚上的反馈采样电阻R68。如果输出电压降不到0伏,则需要减小这个反馈采样电阻。(如图中第6步所示)。

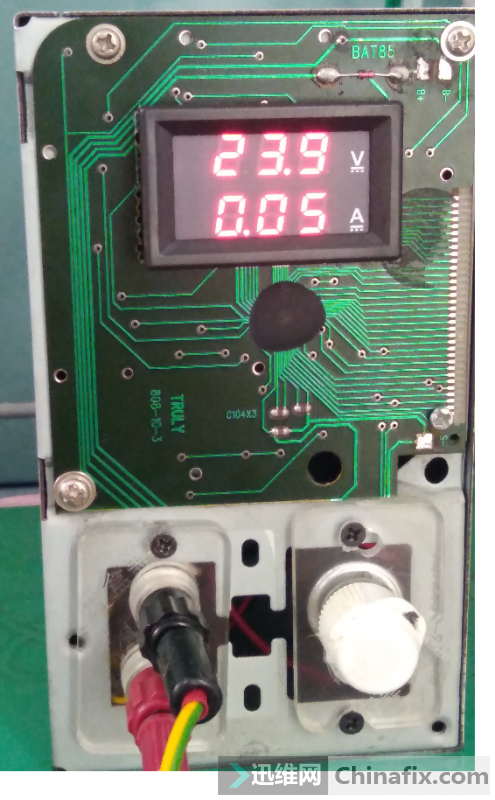

最后找一个废弃的手机充电器作为数字电压表的独立供电单元,和电压表一起固定到电源的风扇窗口后面。把风扇移到电源外壳有通风栅栏的那一面的内侧固定好。整个改造工作就完成了。下面展示一下成果:



登录/注册后看高清大图

再发两张内部视图。可以看到断开的两个电阻和两个稳压二极管,以及增加的反馈电阻:

登录/注册后看高清大图


还有调压用的多圈电位器:

登录/注册后看高清大图


谢谢关注!不当之处请指教。
