标题: 华硕H81M-D R2.0 USB报错 15秒关机解决 [打印本页]

---

作者: 恒信NB    时间: 2019-1-14 13:38
标题: 华硕H81M-D R2.0 USB报错 15秒关机解决

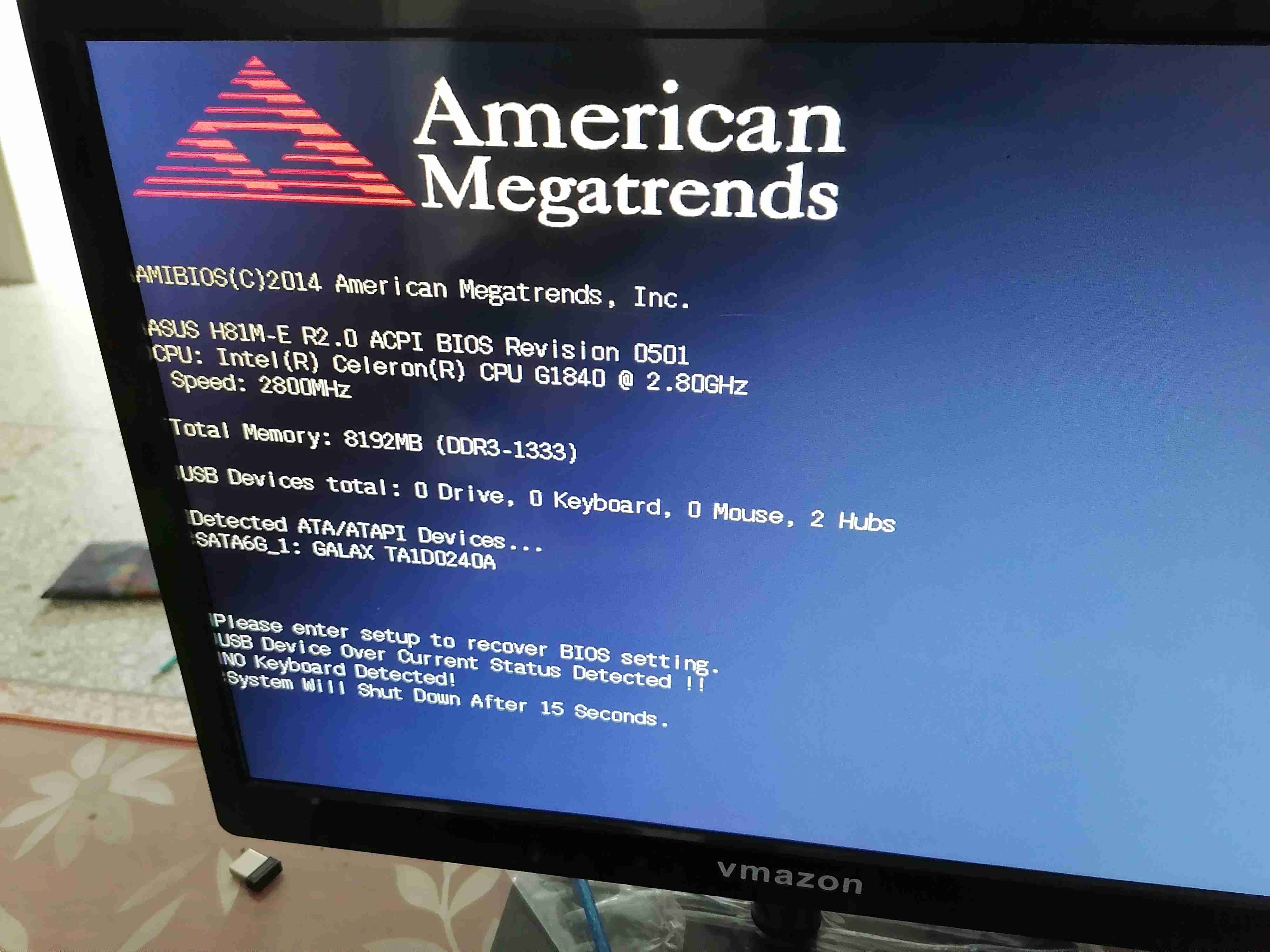

型号：华硕H81M-D R2.0故障：USB开机15秒后关机
今天同行拿来一个板子，说USB报错15秒关机，

登录/注册后看高清大图

第一想到了USB-OC#信号。打开点位图直接搜索

登录/注册后看高清大图

测量此点电压0V不对，论坛上很多都说822排阻爱坏，这个822排阻是和472这个排阻分压产生3V的电压送到南桥里检测USB电压的。

登录/注册后看高清大图

472排阻的一端电压5V正常，测量进桥一侧三组USB检测信号对地值都正常，于是把822和472排阻都换掉还是没有检测电压，于是一坨焊锡上去

登录/注册后看高清大图

搞定！

登录/注册后看高清大图

现在怀疑这个不出电压的问题应该是南桥损坏导致拉低了这个3V电压，现在台式机主板不值钱，价格要高了就都不修了，所以只好出此下策，也是没办法！ 码字不容易请各位加点分，谢谢！

登录/注册后看高清大图

---

作者: 清新    时间: 2019-1-14 17:31
确实不值钱 淘一个也就80以下

---

作者: 三叶草的春天    时间: 2019-5-7 09:10
这一直以来华硕的通病，捡钱的事啦。

---

作者: m977065479    时间: 2019-5-8 13:29
谢谢楼主的分享，

---

作者: m977065479    时间: 2019-5-16 12:03
谢谢楼主，感谢分享！

---

作者: c7795    时间: 2020-10-3 15:17
谢谢楼主分享
