清华同方显示器不开机 - 迅维网

2017-9-4 08:08 上传

点击文件名下载附件

作者: ss456er12004 时间: 2017-9-4 08:10
检查电源板 PWM 部分
IC R7780

PWM-R7780-01.pdf (279.78 KB, 下载次数: 0)

2017-9-4 08:09 上传

点击文件名下载附件

打IC各脚对地正常
外围元件未发现异常

作者: tantqh 时间: 2017-9-4 08:47
整个流程就是桥堆变质引起短路么

作者: ss456er12004 时间: 2017-9-4 08:55

tantqh 发表于 2017-9-4 08:47
整个流程就是桥堆变质引起短路么

可能是桥引起的
按以前在杂牌电源里边都是桥挂保险挂
大电容也跟着挂了
这个板子不知道什么原因没挂

作者: jysghmtdqqqq 时间: 2017-9-4 09:07

ss456er12004 发表于 2017-9-4 07:41
就是先检查电源板 5v 12v输出是否正常吗

水哥您又调皮了....

作者: ss456er12004 时间: 2017-9-4 09:43

jysghmtdqqqq 发表于 2017-9-4 09:07
水哥您又调皮了....

好久买看见你了
最近还是很忙啊
按是上来请教下思路的

作者: jysghmtdqqqq 时间: 2017-9-4 10:03
本帖最后由 jysghmtdqqqq 于 2017-9-4 10:09 编辑

ss456er12004 发表于 2017-9-4 09:43
好久买看见你了
最近还是很忙啊
按是上来请教下思路的

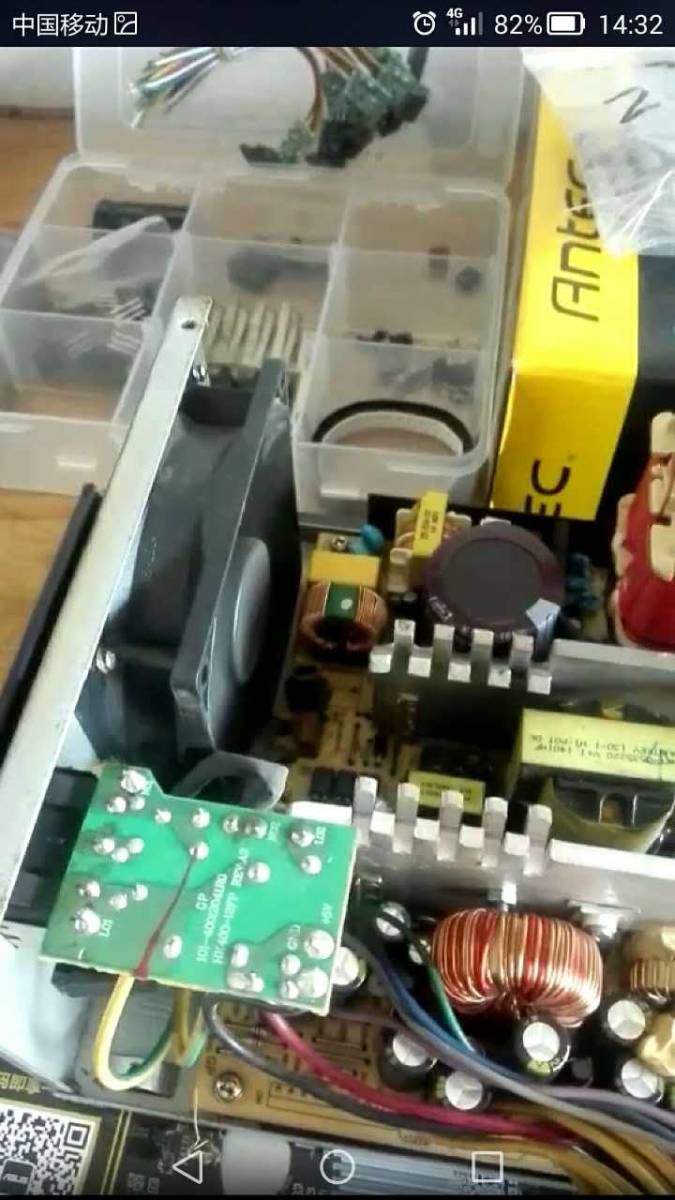

不忙,一会决战个主动PFC电源 3光耦单磁放大自己用

作者: ss456er12004 时间: 2017-9-4 10:09

jysghmtdqqqq 发表于 2017-9-4 10:03
不忙,一会决战个主动PFC电源 3光耦单磁放大自己用

厉害了
主动PFC 还三个光耦不好修啊
修好了发个帖子学习下

作者: ss456er12004 时间: 2017-9-4 10:18

jysghmtdqqqq 发表于 2017-9-4 10:03
不忙,一会决战个主动PFC电源 3光耦单磁放大自己用

这是什么问题呢
看样子做工不是很好
什么牌子的

作者: 茳夏氏 时间: 2017-9-4 10:43
检查电源板是不是有问题，检测一下电源板后级有没有电压输出

作者: jysghmtdqqqq 时间: 2017-9-4 10:45

ss456er12004 发表于 2017-9-4 10:09
厉害了
主动PFC 还三个光耦不好修啊
修好了发个帖子学习下

3个光耦：1：开关作用待机 2：提供反馈信号达到稳压目的 3:隔离作用主要还是练习为主

水哥天天装糊涂

作者: ss456er12004 时间: 2017-9-4 10:47

茳夏氏发表于 2017-9-4 10:43
检查电源板是不是有问题，检测一下电源板后级有没有电压输出

是的
师傅都说
先查下电源板看看的

作者: ss456er12004 时间: 2017-9-4 10:47

jysghmtdqqqq 发表于 2017-9-4 10:45
3个光耦：1：开关作用待机 2：提供反馈信号达到稳压目的 3:隔离作用主要还是练习为主水哥天天装糊 ...

修好了吗
电源现在是什么故障呢

作者: jysghmtdqqqq 时间: 2017-9-4 10:50

ss456er12004 发表于 2017-9-4 10:18
这是什么问题呢
看样子做工不是很好
什么牌子的

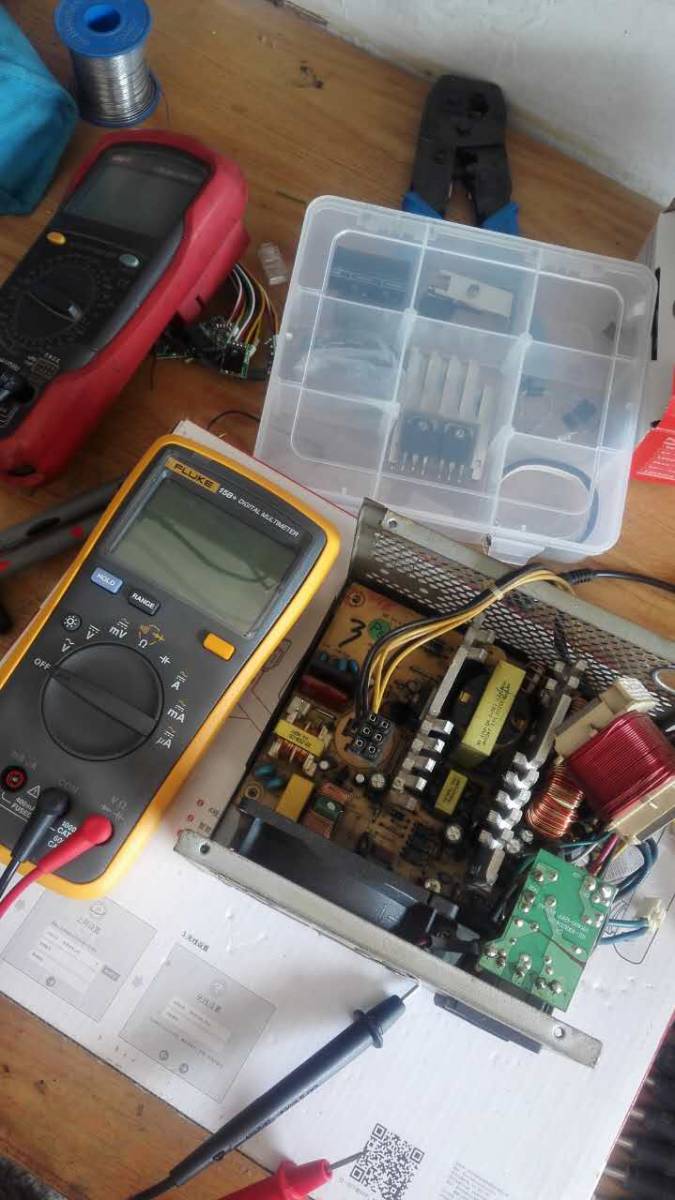

大电容都不见了.....一会老老实实串灯泡

作者: ss456er12004 时间: 2017-9-4 10:50
更换整流桥

保险串灯泡
加电一闪就灭
测试后级输出12v 5v正常

更换 250v 2A 玻璃保险管后
电源板装上机器测试
开机电源指示灯亮蓝色几秒后黄色闪烁
屏幕黑屏

作者: ss456er12004 时间: 2017-9-4 10:52

jysghmtdqqqq 发表于 2017-9-4 10:50
大电容都不见了.....一会老老实实串灯泡

这是从什么地方收来的吗
被别人修过了吗
要不怎么大电容怎么会不见了呢

作者: jysghmtdqqqq 时间: 2017-9-4 10:59

ss456er12004 发表于 2017-9-4 10:52
这是从什么地方收来的吗
被别人修过了吗
要不怎么大电容怎么会不见了呢

收破烂交换的空余时间跑跑线路你懂的...

修不好免费福利你研究研究...这可是您的最爱啊

作者: ss456er12004 时间: 2017-9-4 11:03

jysghmtdqqqq 发表于 2017-9-4 10:59
收破烂交换的空余时间跑跑线路你懂的...修不好免费福利你研究研究...这可是您的最爱啊

修不好免费福利你研究研究...这可是您的最爱啊
真是知己啊

作者: jysghmtdqqqq 时间: 2017-9-4 14:38
本帖最后由 jysghmtdqqqq 于 2017-9-4 14:43 编辑

ss456er12004 发表于 2017-9-4 11:03
修不好免费福利你研究研究...这可是您的最爱啊
真是知己啊

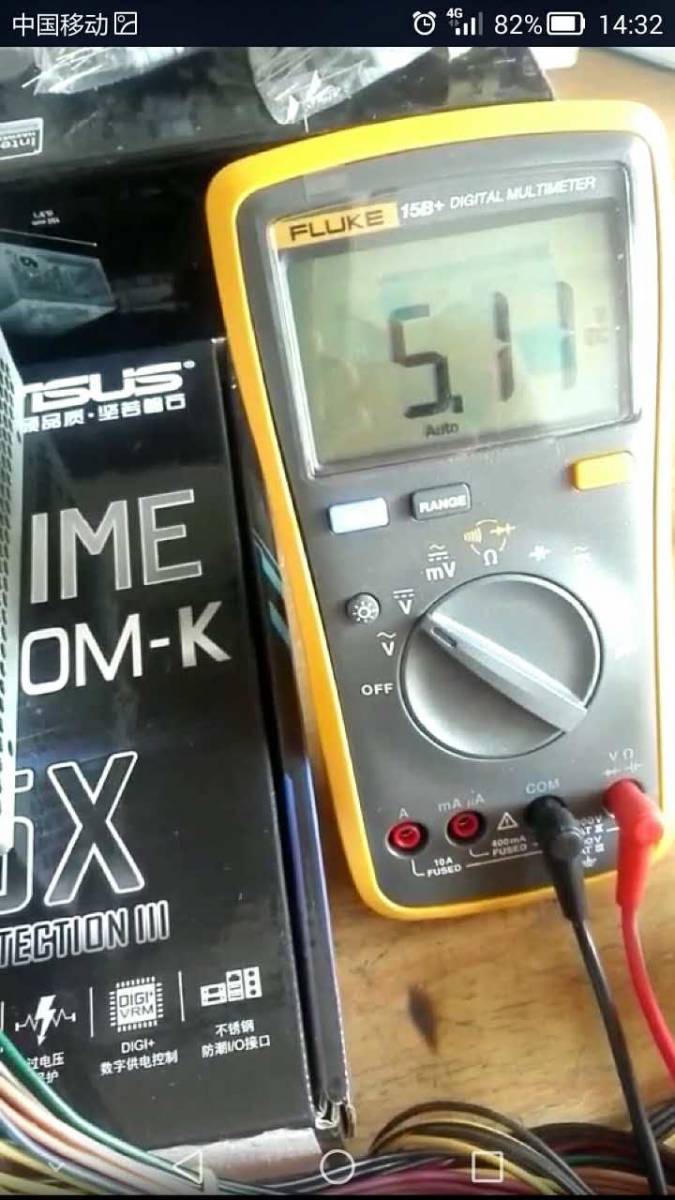

报告水哥：已经修好了

作者: ss456er12004 时间: 2017-9-4 14:46

jysghmtdqqqq 发表于 2017-9-4 14:38
报告水哥：已经修好了

恭喜修好了啊
不能在说了
否则要被扣分了
这属于灌水啊

作者: ss456er12004 时间: 2017-9-4 15:00
检查LED升压部分
IC OB3362FHP
支持四串灯管

LED 升压芯片 -OB3362F-On-Bright.pdf (378.7 KB, 下载次数: 0)

2017-9-4 14:47 上传

点击文件名下载附件

MOS管

二极管S510
100v 5A

储能电感滤波电容

作者: 1226143370 时间: 2017-9-4 15:20
看看5V和12V正常不

作者: ss456er12004 时间: 2017-9-4 15:24
测试LED灯条的电压在开机瞬间的电压

开机后瞬间由30v左右

快速下降到14.76v

测试LED升压芯片 OB2263FHP工作条件
VIN 电压 14.8v

ENA电压 3.90v

对比芯片正常工作的阈值

LED灯条的电压正常35v以上
芯片VIN ENA电压正常
开机瞬间有30v左右电压
难道是芯片保护了

作者: ss456er12004 时间: 2017-9-4 15:25

1226143370 发表于 2017-9-4 15:20
看看5V和12V正常不

电源板整流桥坏和保险烧了
换过后测试12v 5v 正常的

作者: aiger2253 时间: 2017-9-6 12:02
先测电源板电压是否正常，有5V电压出来了吗？开关有没有问题啊？

作者: ss456er12004 时间: 2017-9-6 13:18

aiger2253 发表于 2017-9-6 12:02
先测电源板电压是否正常，有5V电压出来了吗？开关有没有问题啊？

5v 12v 修好了
开始正常的
指示灯都亮了
估计是LED升压板坏了

作者: 1226143370 时间: 2017-9-6 17:27
直接换板吧十几块钱

作者: BHYF 时间: 2017-9-6 20:19
电源板有明显烧焦的痕迹，应该是电源板坏了吧！

作者: yjmnm7256 时间: 2017-9-6 20:55
楼主这样的问题问的太好了，就是一句按开关屏不亮。。。

作者: ss456er12004 时间: 2017-9-7 07:24

1226143370 发表于 2017-9-6 17:27
直接换板吧十几块钱

是换独立的 LED升压板吗
还是电源升压一体板

作者: ss456er12004 时间: 2017-9-7 07:25

BHYF 发表于 2017-9-6 20:19
电源板有明显烧焦的痕迹，应该是电源板坏了吧！

是的
电源保险烧了桥坏了
换了好了 12v 5v输出正常
现在指示灯亮黑屏

作者: ss456er12004 时间: 2017-9-7 07:26

yjmnm7256 发表于 2017-9-6 20:55
楼主这样的问题问的太好了，就是一句按开关屏不亮。。。

是的
就是这样的问题
不知道现在是不是升压板有问题引起的

作者: ss456er12004 时间: 2017-9-8 15:55
发个原装电源板更换后
测试正常

作者: 7247247241 时间: 2017-9-8 19:51
检查电源板 5v 12v输出是否正常 , , ,,

作者: ss456er12004 时间: 2017-9-9 07:58

7247247241 发表于 2017-9-8 19:51
检查电源板 5v 12v输出是否正常 , , ,,

电源板升压板坏了
5v 12v修好了
不能点亮灯条

作者: 我修不了 时间: 2017-9-9 08:25
你外接显示器试了吗？屏线每个针脚都一一对了吗，我之前修了一个就是屏线靠近笔记本折弯的部位断了4根线。

作者: ss456er12004 时间: 2017-9-9 08:36

我修不了发表于 2017-9-9 08:25
你外接显示器试了吗？屏线每个针脚都一一对了吗，我之前修了一个就是屏线靠近笔记本折弯的部位断了4根线。

按这是台式机显示器
不是笔记本啊

作者: 罗云飞 时间: 2017-9-9 10:03
修好了没有？？一直在跟进。。。。。。。。。。。。。。

作者: ss456er12004 时间: 2017-9-9 11:04

罗云飞发表于 2017-9-9 10:03
修好了没有？？一直在跟进。。。。。。。。。。。。。。

修好了
换了个原装一样的电源板换上好了

作者: 腾程科技 时间: 2017-9-9 11:33
先测试电源板5V是不是正常，然后开关，驱动板···················

作者: 星空晴 时间: 2017-9-9 12:27
电源板5V供电，驱动板3.3V 1.8供电

作者: ss456er12004 时间: 2017-9-9 14:26

腾程科技发表于 2017-9-9 11:33
先测试电源板5V是不是正常，然后开关，驱动板···················

电源板换保险整流桥后
5v 12v 正常了

作者: ss456er12004 时间: 2017-9-9 14:27

星空晴发表于 2017-9-9 12:27
电源板5V供电，驱动板3.3V 1.8供电

电源板原来少了
修好了有5v 开机指示灯亮了
还是不行换电源板好了

作者: 我修不了 时间: 2017-9-9 17:13

ss456er12004 发表于 2017-9-9 08:36
按这是台式机显示器
不是笔记本啊

误会！误会！

不能点亮灯条，你看没看灯条两端又没有烧断。led灯或灯管的接稳流电源，30v一下吧，你先上20v一点一点的向上条就不会烧灯条了，一般led灯条不会坏。。

作者: ss456er12004 时间: 2017-9-9 17:25

我修不了发表于 2017-9-9 17:13
误会！误会！

最后
按发个原装的一样的电源板
换上去好了
画面正常

作者: 我修不了 时间: 2017-9-9 22:56
你不是说电源板电压正常吗，打脸了。

作者: ss456er12004 时间: 2017-9-10 08:15

我修不了发表于 2017-9-9 22:56
你不是说电源板电压正常吗，打脸了。

是的
电源修好了 5v 12v正常了
升压部分有问题不能点亮灯管
发个原装电源板
换上去好了

作者: modiaohan2006 时间: 2017-9-10 09:56
通电查一下D007和D010二个二极管输出端有没有短路，没有短路通电量一下有没有5V和12V电压，如果电压正常可以判定是主板或是开关板问题，具体还要测；如果没有短路，也没电压输出可判定是电源板问题

作者: ss456er12004 时间: 2017-9-10 10:26

modiaohan2006 发表于 2017-9-10 09:56
通电查一下D007和D010二个二极管输出端有没有短路，没有短路通电量一下有没有5V和12V电压，如果电压正常可 ...

是的
就是电源板保险和整流桥烧掉了
换后5v 12v正常
可以点不亮灯条
换原装电源板好了

作者: 小龙马维修 时间: 2017-9-20 16:58
桥坏保险断

作者: ss456er12004 时间: 2017-9-21 07:04

小龙马维修发表于 2017-9-20 16:58
桥坏保险断

是的桥坏
保险坏
换了就好了
