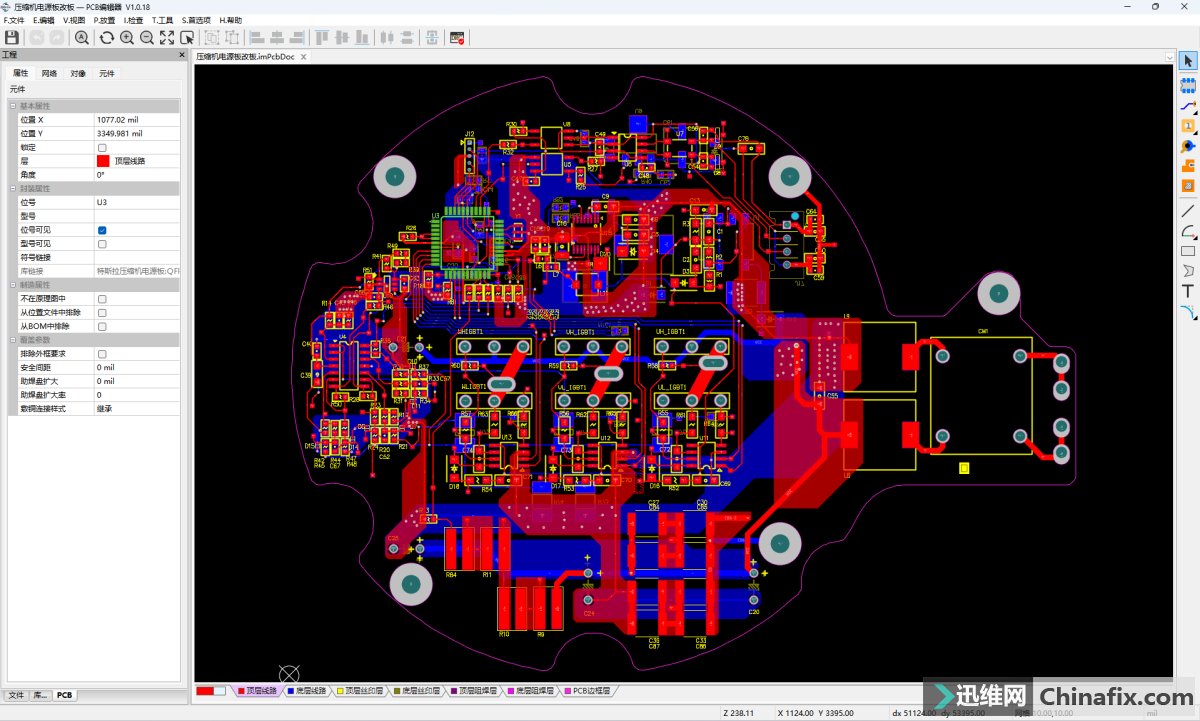

在当今科技领域，有一种常见的技术手段叫做 PCB 抄板。其原理是运用反向手段，对电路板进行逆向解析，进而获取其中的核心科技，以此提升自家产品的性能与质量。在 PCB 抄板的整个流程中，软件起着不可或缺的作用。不过，面对市场上琳琅满目的软件，该如何做出选择？又有哪些软件能够切实应用于 PCB 抄板呢？接下来，小编就为大家详细介绍四款较为常见的 PCB 抄板软件。 一、智造EDA 智造EDA是一个刚发布不久的新软件，可以免费使用，它功能比较齐全，正向开发和逆向抄板它都可以做。支持高清图片导入，还可以将图片绑定到每一层上，切换图层时底图也一起跟着切换，这一点是我比较喜欢的。支持用快捷键调整线，焊盘，过孔的尺寸。在抄完一个大的多层板后，软件的流畅度非常好，一点也感觉不到卡顿，这里可以加入高分。制作BGA，LQFP这种非常多焊盘的封装非常快，焊盘分层设置，过孔分层设置大小，铺铜，生成网络，改板，3D显示等都可以做，还有查错功能，可以检查出漏画线或过孔等，这个在抄板排错中，可以节省很多时间。从抄板到改板到PCB打样全流程都不需要借助第三方软件就可以完成，还是比较省心的。就是这个软件在导入图片后，比较吃内存，内存小的电脑就不要用了，这里推荐至少要8G以上。这里补充一下，我发现这个软件居然可以返原理图，但这个功能是收费的，有兴趣的朋友可以去多了解一下，在这里我就不过多描述了，官网地址：http://eda.xzmpdf.net/ 软件界面：

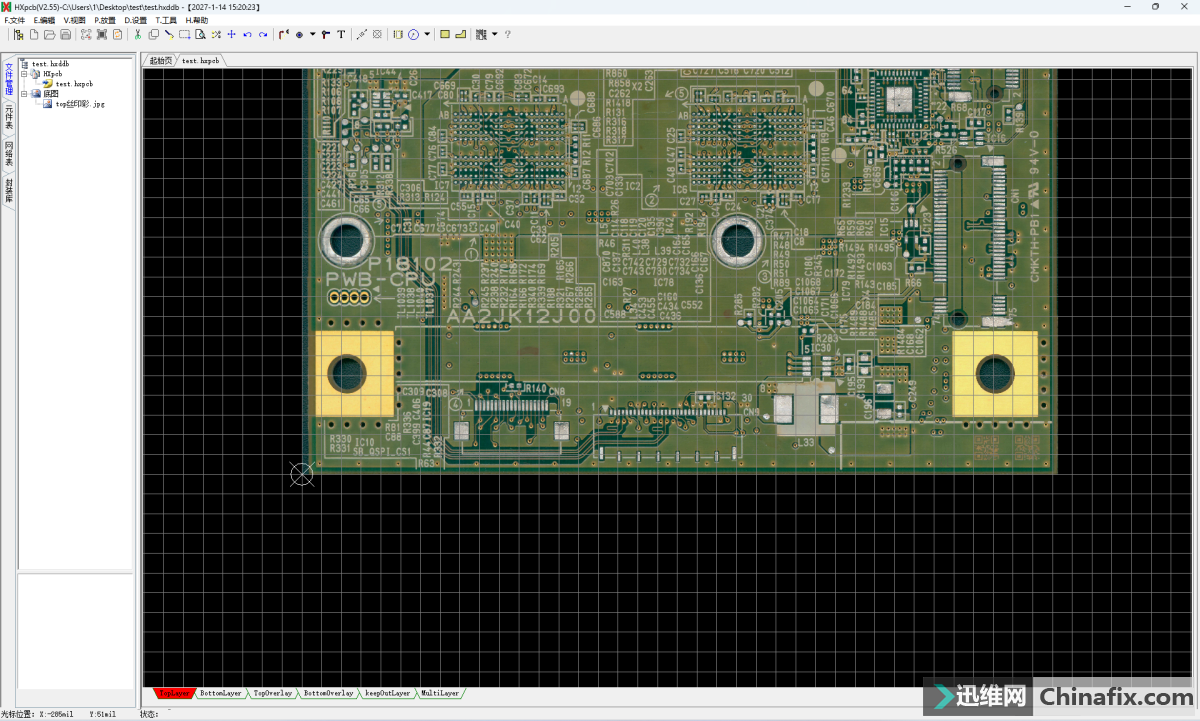

二、HxPCB HXPCB是一个专门用于PCB抄板的软件，有免费版，也有收费版，如果你是初学者，我建议你用免费版就够用了，这个收费版也很便宜，还可以按月交费。支持彩色图片，可以将图片绑定到每一层上，切换图层时底图也一起跟着切换，在抄板软件上可以完成大部份工作，支持用快捷键调整线，焊盘，过孔的尺寸，制作BGA这种焊盘非常多的封装时，它可以以拖拉的方式非常快的画出，不用一个焊盘一个焊盘的放。生成PCB后，在AD或Protel99中做小量修改就可以了。软件的操作习惯非常接近Protel99，如果你熟悉Protel99或AD的话，可以很快入手这个软件。其缺点也明显，不支持焊盘分层设置，铺铜无法绕开不同网络的线，过孔和焊盘，图片大了缩放时很卡。这软件是用易语言开发的，会被杀毒软件误报为有病毒。 软件界面：
三、QuickPcb2005 这个PCB抄板软件出来的比较早，但在2005年后，就没有见它有过更新了，有收费版，也有pojie版，这个软件出来得早，现在网站上pojie版的也多，所以用的人也很多。他可以导入彩色图片，在抄软件上基本能完成大部份功作，生成PCB后，在AD或Protel99中做小量修改就可以了，如果你抄的板不是特别复杂的话，那么这软件完全够用了。软件的操作习惯非常接近Protel99，如果你熟悉Protel99或AD的话，可以很快入手这个软件。缺点就是焊盘不能分层设置，但这个对于简单的板子也不算是什么缺点，无法铺铜。在抄有BGA和有很多焊盘元件的板子时，比较费时间，由于这个软件已经很久不更新了，相比前面两个，有些功能就有些落后了，比如不支持用快捷键调整线，焊盘，过孔的尺寸，要量一下才知道要放置多大的焊盘等。 软件界面：

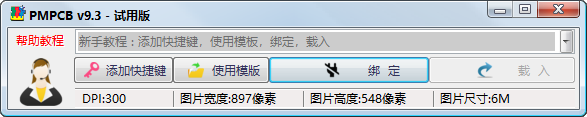

四、PMPCB PMPCB也是收费的，这个软件是将图片以蒙版的方式敷到AD或Protel99的软件窗口上，所以你在抄板时候，就像是在用AD或Protel99一样，非常强大，只要你会用AD或Protel99就没有什么学习成本，由于是在AD或Protel99中直接画的，所以操作和功能方面你们懂的。缺点就是由于你要操作AD软件的界面，那么图片你就得调成半透明的状态，那这样一来清晰度就差了很多，抄一个板下来非常费眼。由于是两个软件，所以在缩放/平移的时候，图片与PCB图形之间同步显示有一定的延时，还有就是AD和Protel99 都不是抄软件软件，所以有些操作并没有专业操作软件那么便捷，如果调整线的宽度，焊盘的尺寸等。 软件界面： 小编的个人经验来看：前三个软件小编都用过，因为都可以免费使用。最后一个网上有不少的视频，可以看到他软件的实现原理。最开始用的时候小编用的是QuickPcb2005，抄简单的单双面板，并且板上没有的很多脚IC的板子还是可以用的。要你抄的是多层板和IC脚多且板子尺寸不大的，可以用HXPCB，这个软件对多层过孔对图和制作多焊盘封装做了特殊优化开发，非常好用。智造EDA是小编非常推存的一款抄板软件，从简单到复杂板子它都可以抄，而且集成了HXPCB中的优点，还解决了它的缺点，虽然他是免费软件，但他该有的功能一点也不少。如果你不想用别的软件，只想用AD和Protel99的话PMPCB是个不错的选择。 |
