缘何成就显卡霸主？扒一扒英特尔集成显卡的历史

　　英特尔意欲重回独显市场，今天，就让我们再次拨开历史迷雾，扒一扒英特尔是如何依靠集成显卡成为整个显卡市场霸主（不是指性能，而是最高占有率）的？

　　紧跟DX的脚步 英特尔集成显卡之旅

　　自810/815芯片组一炮而红后，英特尔就确立了芯片组整合GPU的发展策略，这种集显规划不仅可以极大降低DIY平台的开销，更符合笔记本的瘦身方向，所以结局就变得显而易见了。

　　Extreme Graphics初露锋芒

　　2002年，为了配合Pentium 4（奔腾4）处理器的发售，英特尔同步推出了配套的i845G和i845E芯片组（随后还衍生出了i845GL/GE/GV等。）

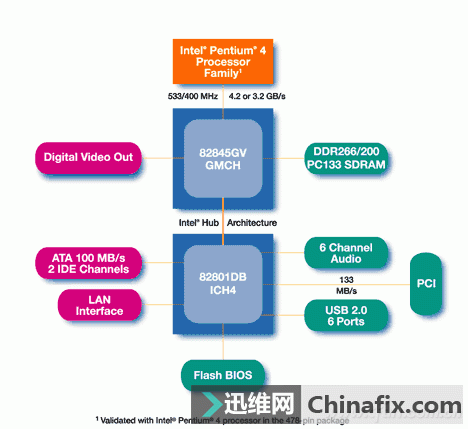

　　为了便于推广，英特尔给集成显卡统一命名为“Intel Extreme Graphics”，它硬件支持DirectX7.0，性能接近NVIDIA同期的GeForece 2 MX200，通过DVMT技术可从内存中调动最多48MB用于共享显存（需要配合Win XP系统）。

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　这个时期的3D游戏普遍都采用DirectX作为多媒体的编程接口，为了获得最好的画质，开启所有特效，就需要GPU端完整支持某一DirectX标准才可以。

　　当DirectX步入8.0时期时，英特尔推出了改良的Extreme Graphics II，并将其集成在i865G芯片组内。需要注意的是，这款集成显卡只是部分支持DirectX8.0，虽然它通过双通道内存技术和新一代Zone Rendering技术提升了效能，接近NVIDIA同期的GeForece 2 MX400，但受限于不完整的DirectX8.0，对游戏玩家的吸引力并不算大。　　为了看到3DMark2001的这个测验项目，不知道多少DIY玩家咬牙升级支持DX8.0的显卡

　　GMA集显大获荣光

　　2003年微软发布了DirectX9.0，连完整DirectX8.0都不支持的Extreme Graphics II自然更是难以为继。

　　于是，英特尔加大了集成显卡的研究力量，并终于在2004年伴随Intel 915G芯片组（包括移动端的915GM，以后英特尔移动芯片组都会带个“M”）与玩家见面。

　　为了彰显新品身份，英特尔将集成显卡改名为“Graphics Media Accelerator”，而915G芯片组首发的GMA900就此诞生，其核心频率可达333MHz，整体性能有了显著的提升。一年后945G芯片组降临，它集的GMA950可以视为GMA900的超频版，核心频率提升到了400MHz，并加入了对HDTV的支持。

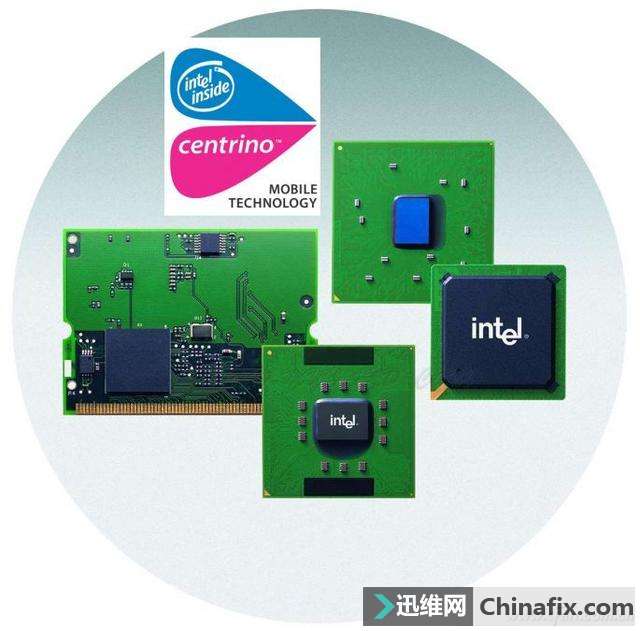

　　由于这一时期笔记本电脑慢慢步入井喷期，而此时针对笔记本定制的独立显卡还未成熟，所以几乎绝大多数笔记本新品都是GMA900集成显卡的“客户”。在新集成显卡的帮助下，英特尔在2005年Q1季度占到了图形芯片市场份额的43.1%。后来迅驰平台的出现更是加速了这一进程，英特尔强制要求唯有采用英特尔自家处理器、芯片组和无线网卡组合的笔记本才能贴上迅驰商标，而当年迅驰就是高端笔记本的代名词。

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

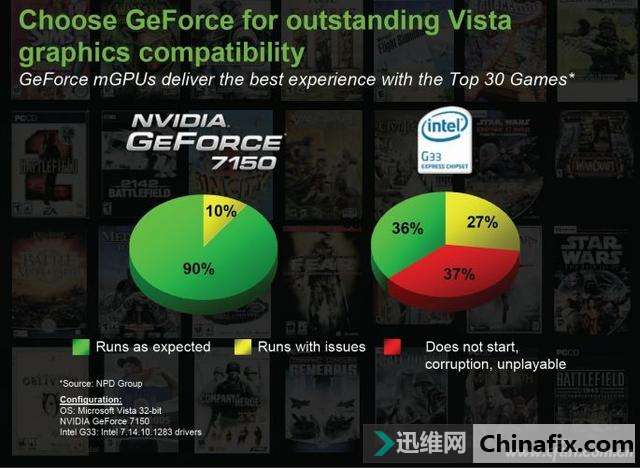

　　微软在2004年就推出了DirectX9.0c，但英特尔直到2006年发布的G965芯片组才集成了支持该技术的GMA X3000显卡，其核心频率依旧是400MHz。2008年，伴随G31/G32/G35芯片组的问世，英特尔集成显卡也先后升级到了GMA X3100和GMA X3500，后者不仅拥有677MHz的核心频率，还首次加入了对DirectX10的支持，可惜由于驱动的拖累，这一时期的集成显卡表现并不理想。

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　2008年，英特尔在G45/G43/G41系列芯片组中集成了GMA X4500显卡，其最大的特色就是支持高清视频的硬解码，进一步完善了集显的使用范围，看全高清电影处理器占用率100%的问题得到了有效的缓解。没人能想到，GMA X4500系列（包含GMA X4500M、X4500HD等）竟然成为了集成显卡的绝唱。

　　发展至今，英特尔集成显卡慢慢遭遇了显著的瓶颈：性能提升越来越乏力，而寄生于芯片组的形式也存在占用主板空间和功耗较高的缺陷。于是，英特尔决定改变玩法，对集成显卡的架构进行大刀阔斧的改革，并让它和处理器联姻，从而减少对主板空间的占用，符合PC绿色节能和笔记本瘦身的长期发展需要。

　　没错，核芯显卡的序幕就要被拉开了。

　　从开放慢慢走向封闭

　　英特尔集成显卡的市占率之所以可以不断提升，与其从开放走向封闭的市场策略也不无关系。当年NVIDIA、ATI、VIA和SIS都曾为英特尔处理器研究过芯片组，与其配套的主板要么在成本上，要么在集成显卡的性能上都有着不俗的竞争力。

　　其中，英特尔和NVIDIA的关系算是最为暧昧的。在很长一个时期NVIDIA都拿不到英特尔的授权，只能为AMD规划主板。而随着“nForce4 SLI＋Althon 64＋NVIDIA显卡”组合表现出了强大的战斗力，英特尔终于在2004年底和NVIDIA签订了多项专利交互授权协议，于是才有了后面无数经典的Intel平台NVIDIA芯片组，比如nForce 600和MCP73等，后者集成的GeForce 7系列图形核心更是深得玩家的喜爱，性能可秒杀英特尔同期的GMA集成显卡。

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　可惜，随着ATI被AMD收购，英特尔收回NVIDIA授权，英特尔处理器慢慢变得只有Intel自家芯片组可用的封闭局面。所以，每卖出1颗处理器，就意味着英特尔GPU销量＋1，哪怕PC还额外配备了独立显卡也不影响英特尔集成显卡在3D图形市场上的份额。

　　处理器＋GPU二合一 回顾英特尔核显时代

　　收购ATI之后，AMD最早提出来融聚理念：将处理器和GPU打包成为一颗芯片。然而，英特尔却凭借32nm制程工艺的领先优势，抢先在第一代酷睿Westmere（桌面/笔记本代号分别为Clarkdale/Arrandale）尝鲜处理器和GPU的融合，从此掀开了核显时代的序幕。

　　一代酷睿：掀开核显序幕

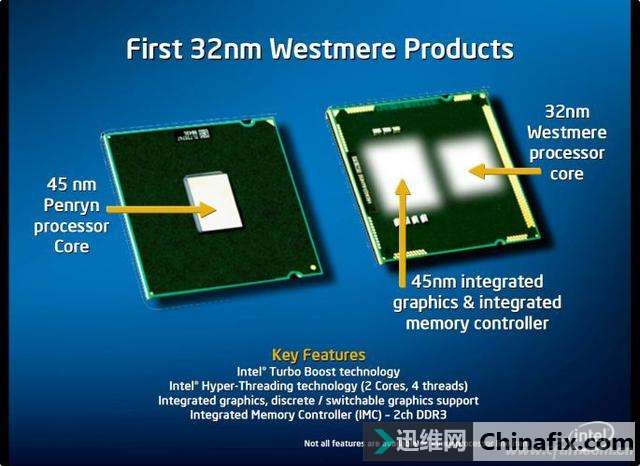

　　虽然第一代酷睿赶上了处理器融合GPU的头班车，但不得不说英特尔此次有些匆忙了，因为此时处理器和GPU还都是独立存在的，只是被封装在同一块PCB上而已，它们之间运用QPI总线相连，被玩家形象地称为英特尔用“胶水”将处理器和GPU粘在了一起。

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　不过，至少在形态和空间占用上，这一代的酷睿处理器已经达成了目的，英特尔也做出了集成显卡→核芯显卡的更名。

　　需要注意的是，这代处理器的处理器部分采用了32nm工艺，GPU部分还停留在45nm工艺层面。

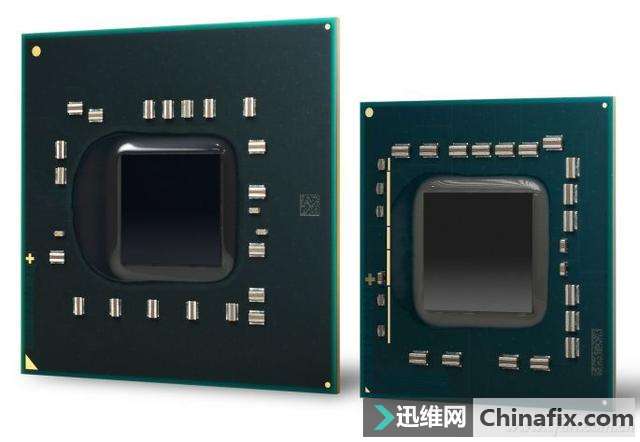

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　其中，GPU部分里包含了PCI-E控制器和内存控制器，其本质就是一颗北桥芯片。和上代GMA4500集成显卡相比，第一代核芯显卡将EU单元从10个提升到了12个，核心频率提升到了最高900MHz，性能提升还是颇为显著的。为了延长笔记本的电池续航时间，移动版处理器的GPU还可以通过Turbo Boost动态调整频率。

　　二代酷睿：实现真正的融合

　　有了Westmere的经验积累，英特尔2011年发布的第二代酷睿处理器（Sandy Bridge）终于实现了处理器和GPU“真融合”的目标：处理器和GPU所有为32nm工艺打造，并和内存控制器、PCI-E控制器所有整合到一个核心之中。

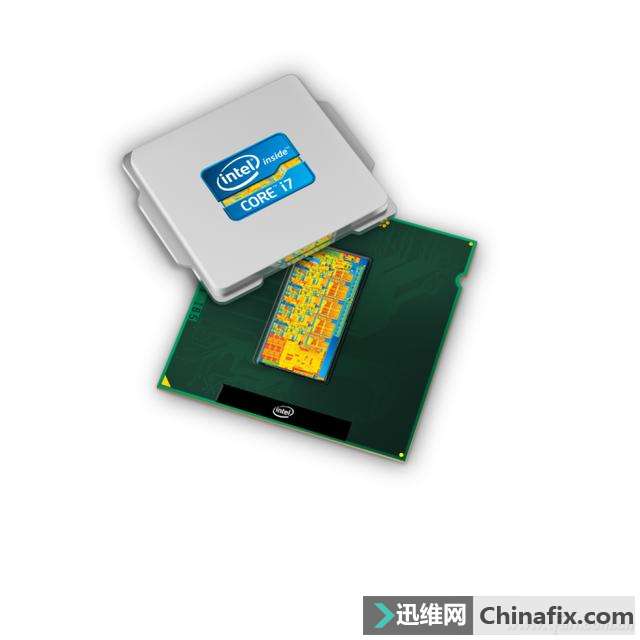

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　为了满足不一样客户的需要，英特尔将第二代核芯显卡细分为了HD2000和HD3000，其中HD2000内置6个EU单元，为不支持超频的桌面处理器所用；HD3000拥有12个EU单元，专为移动酷睿（笔记本专用）和桌面K系列可超频的处理器猎装。

　　需要注意的是，由于二代酷睿处理器的三级缓存改用了环形总线规划，而GPU可共享三级缓存，所以哪怕是6个EU单元的HD2000，其性能也会显著超过第一代核芯显卡。

　　三代酷睿：性能功能大跃进

　　2012年上市的第三代酷睿处理器（Ivy Bridge）凭借首发22nm工艺，对GPU部分进行了大幅度的优化更新。首先，英特尔将和核芯显卡细分为HD2500和HD4000，前者EU单元为6个（桌面处理器），而后者EU单元则提升到了16个（移动酷睿和K系列桌面处理器），同时加入了对DirectX11、OpenGL3.2的支持，增强了并行运算能力，Quick Sync 2.0编码加速技术还能加速视频编辑进度，视频输出能力也从原来的双屏上升到三屏输出。

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　从HD4000开始，笔记本电脑终于可以凭借唯一的核芯显卡应对主流3D游戏的挑战了，比如在低画质下流畅运行《英雄联盟》不再是奢望。要知道，当年《英雄联盟》可是堪称集显杀手的存在哦。

　　四代酷睿：规范命名 锐炬诞生

　　2013年，第四代酷睿处理器（Haswell）对核芯显卡进行了“大手术”，引入了模块化规划、可扩展的规划，从而走上了暴力堆砌核显规格的道路，并规范了以“GT＋数字”的核芯命名方式。

　　此次英特尔将核显细分为了GT1（具体型号为HD Graphics，内置10个EU单元，用于赛扬等低端处理器）、GT2（HD4200/HD4400/HD4600，内置20个EU单元，主要为移动酷睿和桌面处理器所用）。

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　GT3内置40个EU单元，并被进一步细分为15W GT3、28W GT3和GT3e。其中，15W GT3具体型号为HD5000，为i5-4260U等移动酷睿所用；28W GT3名为Iris（锐炬）5100，专为i5-4258U等移动酷睿所用；而GT3e被命名为Iris Pro 5200，集成额外的128MB eDRAM（可作为L4缓存，性能堪比当时的GeForce GT650M独显，被i7-4980HQ移动酷睿和i7-4770R等桌面酷睿所用。

　　可惜，锐炬核显只为小众的高端和顶级处理器所用，而搭配它们的产品却大都还配备了额外的高性能独显，核显的重要性被大幅淡化。最需要更强核显加持的中低端处理器则只能运用GT1和GT2，这是时至今日英特尔也没能改进的无奈特色。

　　五代酷睿：蓄势待发中

　　第五代酷睿处理器（Broadwell）诞生于2014年，其核显在API方面有了大幅提升，支持DirectX11.2、OpenGL4.2和OpenCL2.0，甚至已经领先于NVIDIA当时主打的麦克斯韦架构。

　　这一代核显GT1、GT2、GT3内置的EU单元分别提升到了12个、24个和48个，分别对应HD Graphics、HD5300/HD5500和HD6000/Iris 6100/Iris Pro 6200。这一年，英特尔还推出了TDP仅有4.5W的酷睿M（集成HD5300，针对新兴的二合一设备），同时桌面（如i7-5775c）也开始集成Iris Pro 6200。

　　还是上面的问题，买i7-5775c的用户怎能不配独立显卡，再强的核显又有什么意义？此外，这一代酷睿主要是为英特尔试水14nm工艺，尝试“真正”的SoC（System on a Chip）规划，为第六代酷睿的推出奠定基础。

　　六代酷睿：核显最终定型

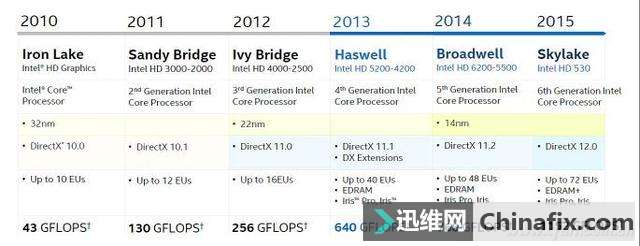

　　第六代酷睿处理器（Skylake）在2015年发布，这一代的核显有着较大的革新，支持最新的DirectX12、OpenCL 2.x、OpenGL 5.x、Vulkan等图形规范，还支持HEVC/H.265、AVC、SVC、VP8、MJPG硬件加速。同时，英特尔还对核显进行了更名，后缀型号由四位数缩减为三位数（如HD515、HD520、HD530），并推出了集成72个EU单元的GT4（Iris Pro 580）。

缘何成就显卡霸主？扒一扒英特尔集成显卡的历史　图

　　可以说，正是从Skylake开始英特尔核显才最终定型，第七代和第八代酷睿处理器的核显都是在其基础上进行的修修补补。

　　七代酷睿：提供硬件级解码能力

　　2016年上市的第七代酷睿（Kaby Lake）集成的核显取名为HD615、HD620、HD630和Iris Plus，它们和上代核显在规格上并无不一样，只是取消了GT4，全系列加入了HEVC Main/Main10、VP9 8-bit/10-bit的硬解码能力，在应对4K级别视频的播放变得无比轻松和省电。

　　八代酷睿：马甲改名再战一年

　　2017年9月面世的第八代酷睿处理器（Kaby Lake-Refresh和Coffee Lake）集成的核显与上代依旧没有太大变化，只是名字从HD620等改为了UHD620，性能上的提升几乎都源于更高 频GPU和内存频率带来的增益效果。这一代的核显最大特色是支持HDMI 2.0/HDCP 2.2标准，以及硬件编解码10bit 4K HEVC，可流式处理4K UHD视频。

　　核显性能遭遇瓶颈

　　纵观英特尔近些年的核显战略，移动酷睿的整体规格都要优于桌面处理器，目的就是帮助没有空间安置独立显卡的轻薄本提升图形性能。然而，从Skylake开始，最近三代核显在性能上处于原地踏步的节奏，虽然多媒体特点有所增强，但还不够以驾驭最新3D游戏的挑战。

　　哪怕英特尔旗下还有锐炬核显，但其性能也只是勉强比肩NVIDIA GeForce 930MX的水准，随着以MX150为代表的新一代主流独显的出现，英特尔高端核显优势不再。

　　问题来了，更轻更薄更强是未来PC的发展趋势，特别是对超薄本和PC平板二合一类型的设备而言，英特尔酷睿处理器的处理器运算性能没的说，如何才能弥补核显性能层面的瓶颈？为了满足未来市场的发展需要，英特尔做出了一个破天荒的决定——携手AMD一起打造处理器！

　　那么，英特尔与AMD携手打造的融合了Vega核显的Kaby Lake-G平台又有多强？
