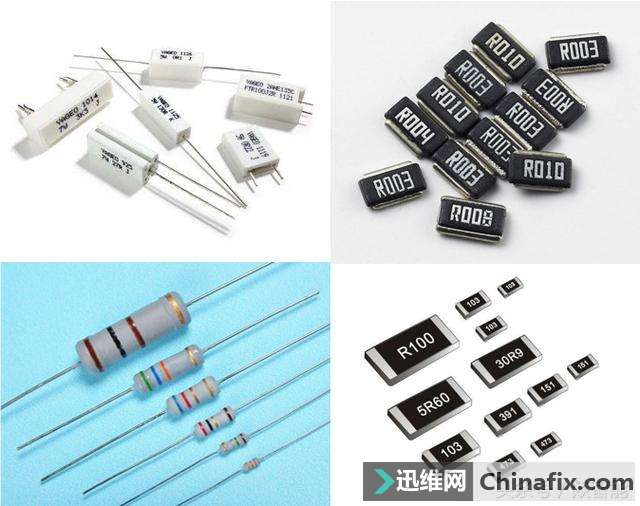

电阻的特点：

　　电阻，顾名思义就是“阻挡电能”。让电压别太高、电流别太大、把截下来的电能转化成热能。

　　作为硬件工程师，跟电阻打交道，绝对比跟女票打交道还要多。一块电路板上，得有三分之一是电阻。

　　电阻的分类、特点、参数这些，请见我们前面发的文章：电阻的核心参数-2

电阻的5大作用：

　　1、限制电流：

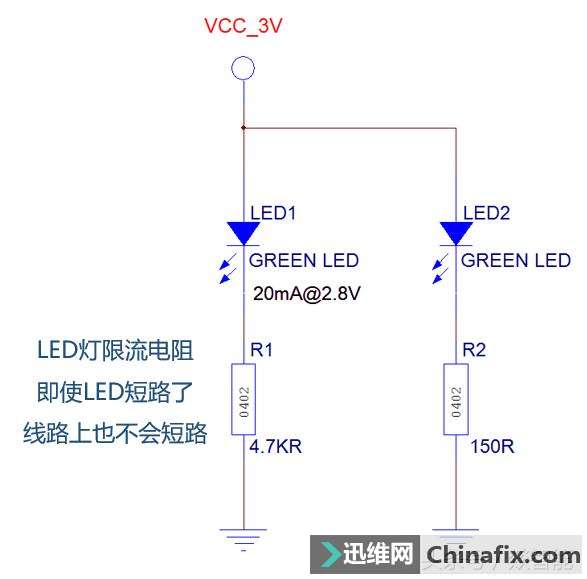

　　限流电阻的意义，在于限制线路上的最大电流。用在LED灯驱动上，平时可以通过分压来控制LED灯的电流和亮度，在LED灯破坏的时候，也能够限制线路上的最大电流，确保不会把电源给短路了。

　　例如上图右边，即使LED灯短路了，线路电流最大也就20mA。

　　电阻如果通过的电流过大，烧毁了，结果是“断路”。就像家里的白炽灯烧掉之后，里面的灯丝是断掉的一样。电阻在数字电路规划中，能够起到一定的线路保险丝的作用。

　　2、电压采样：

•

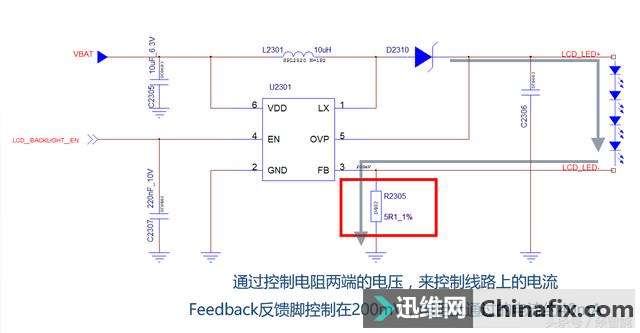

  升压电路反馈采样


　　串联LED升压电路，运用5.1Ω电阻采样，使反馈脚稳定在200mV。每个升压电路都有电压反馈的引脚，有些是把采样电阻集成在升压芯片内部。本图这颗芯片，可以通过电阻调节输出电流，因此把电阻放在外面了。

•

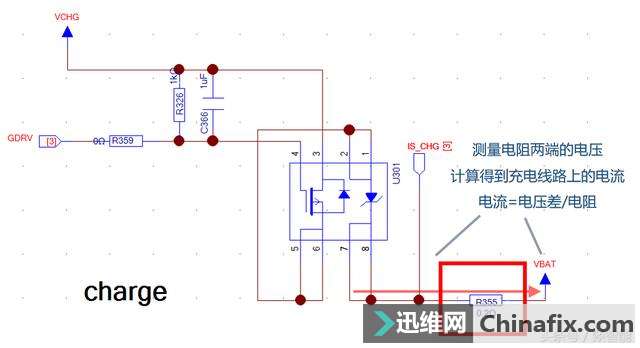

  充电电流采样


　　通过电阻分压，来计算充电电流的大小。2个ADC检测到电阻两端的电压，电压差=电阻电流x电阻阻值。

　　这种方式精度不高，适合几百mA级别的大电流测量，不合适非常小的电流的测量。如果要测量大电流，一定要选择更小的、功率更大的电阻。小电阻是为了减小电压损耗，大尺寸电阻是为了增大电阻耐受的热功率，使之不会被烧坏。

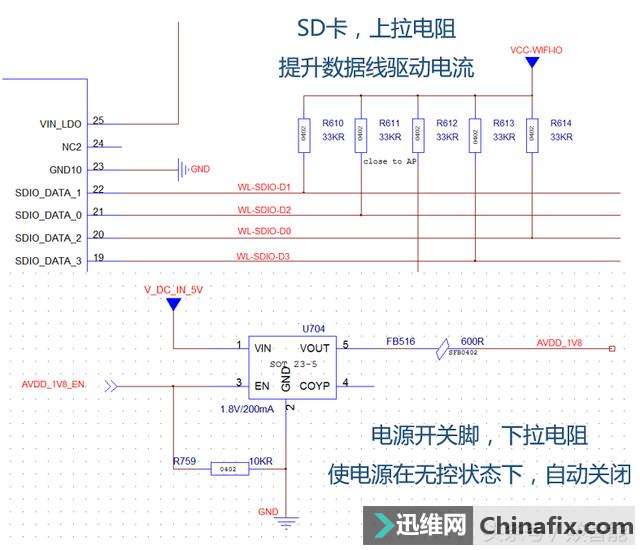

　　3、上拉下拉

　　通过电阻，对数据线进行上拉，可以提升数据线的驱动电流，提升抗干扰能力。

　　对开关脚进行上拉或者下拉，是要给开关一个默认状态。尤其是电源的开关、声光电类的开关，必须要有一个上下拉电阻，使这些设备在没有被控制的时候是关闭的状态。如果电源默认没有被关闭，很容易导致上电漏电，或反灌导致系统工作异常。

　　4、降低干扰

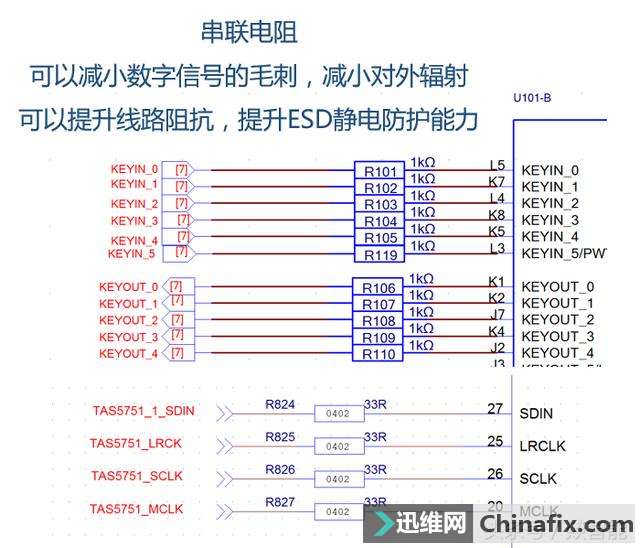

数据线串联电阻，

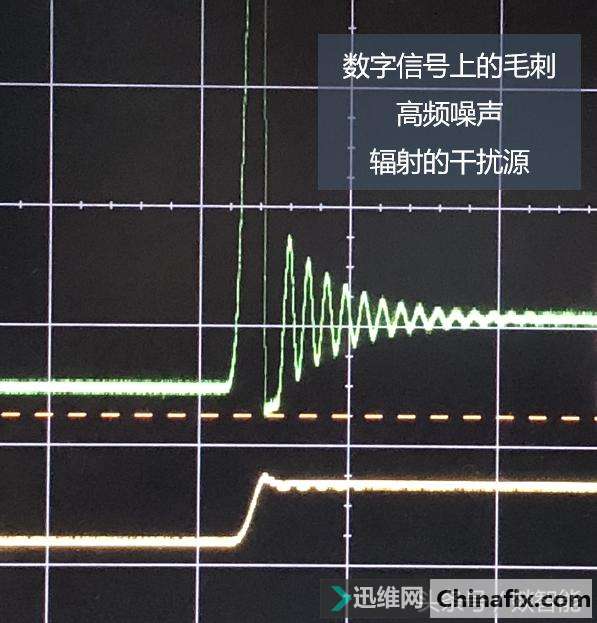

数字电路的毛刺（示意图，真实没这么大）

　　数字信号都是方波，方波会有过冲，有毛刺，有高频辐射。为了减少高速信号线的高频信号辐射出去，或者被外面来的信号给干扰了，最简单的办法就是串联电阻。能够过滤一部分高频信号的能量。

　　如果电阻的效果不够好，还可以换成磁珠或者电感。都是一样的尺寸大小的。

　　5、兼容规划

•

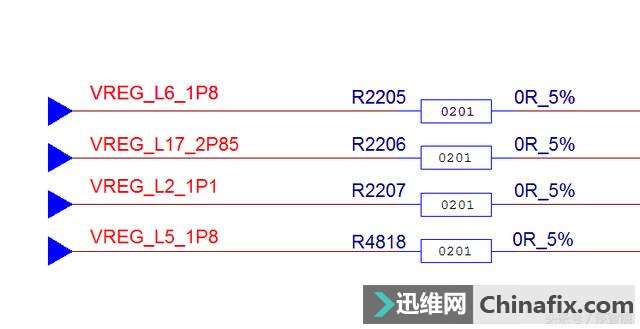

  元器件兼容规划：预留电阻，以备更换成磁珠


　　同样，电源上预留一个0Ω电阻，也是为了以后一旦出现电源纹波过大或者辐射干扰等bug，可以把电阻换成磁珠来减小干扰。

　　0Ω电阻广泛的使用于“预留”位置。之所以不直接运用磁珠或电感，是因为电阻远比磁珠和电感便宜。预留了位置，没出问题就用便宜的电阻，出了问题就换成贵的磁珠无需修改电路板，省时省力省成本。

•

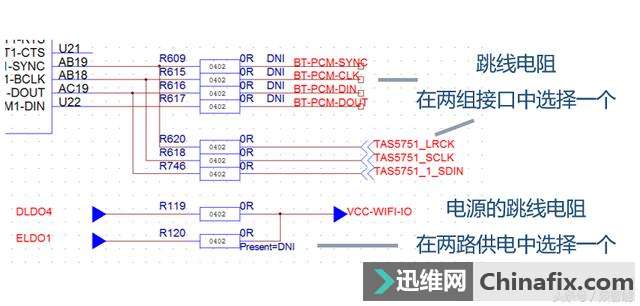

  线路兼容规划，两组线路，可以任意选择。


　　兼容规划也广泛使用于各种电源和信号线的选择。有时候某些规划方式没有得到充足的验证就需要用在电路上，此时应当做好兼容规划，如果一套方案不行还能够快速换成另外一套方案。

　　做兼容规划的核心原因，是硬件电路板的制作需要一定的周期和费用，像8层盲埋孔PCB，打样一次的周期要十来天，制板备料贴片的费用动辄就要上万块。

　　所以要在一块电路板上多考虑一些情况，多预留，做好备手。
