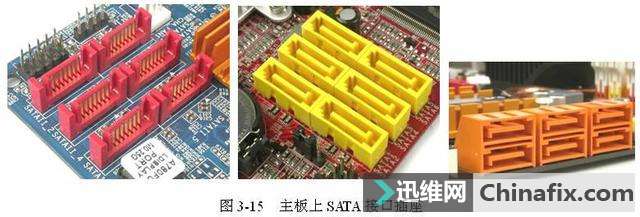

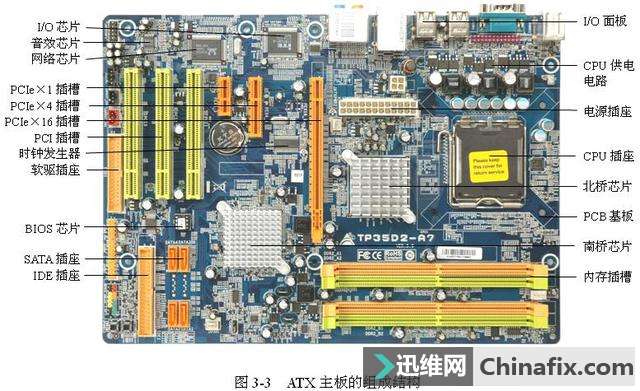

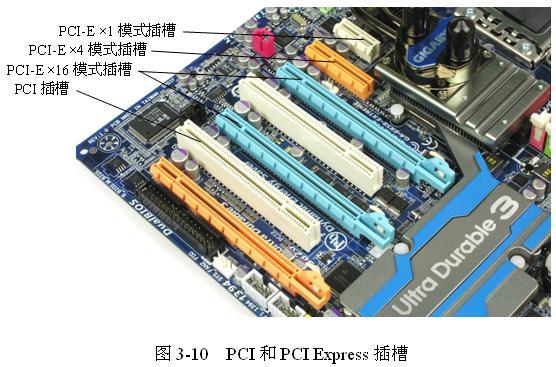

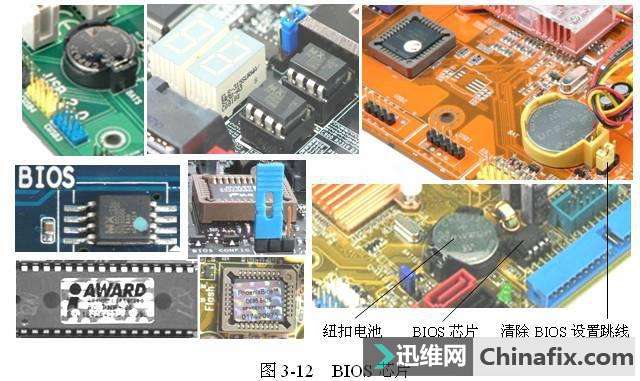

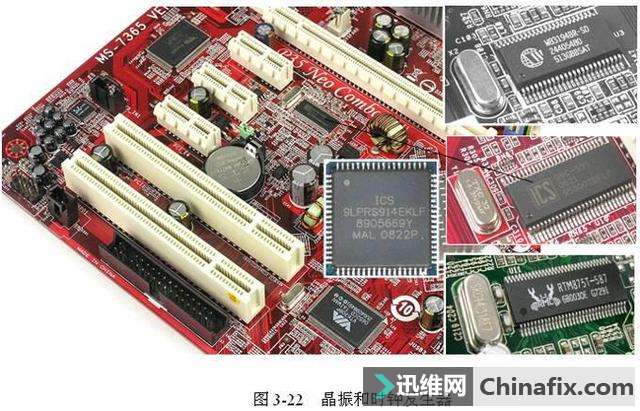

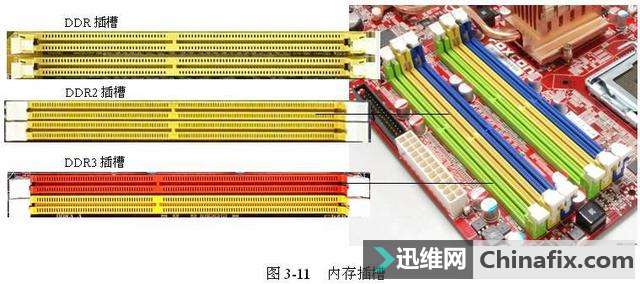

现在，市场上的处理器架构虽然有LGA 2066， LGA 2011-V3， LGA 1151， LGA 1150， AM4 ，Socket AM3+ ，FM2， FM2＋等几种，但除处理器接口不一样外，其组成结构几乎相同。主板一般由以下几个部分组成。 插槽类：处理器插槽、PCI插槽、PCIe插槽、DIMM插槽等。 芯片类：芯片组、时钟芯片、I/O芯片、BIOS芯片、声卡芯片、网卡芯片等。 接口类：PS/2接口、USB接口、串行接口、并行接口、S-ATA接口、IDE接口等。 插针类：外接面板插针、外接音频插针、散热器风扇插针等。 供电部分：电源插座、处理器供电电路、内存供电电路等。 其他元器件等。

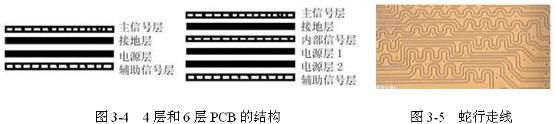

4层和6层PCB的结构如图3-4所示。蛇行走线，如图3-5所示）。

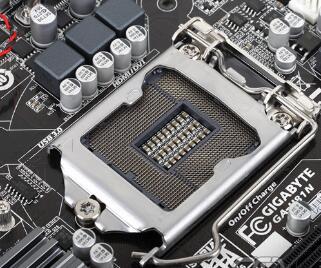

intel cpu插座

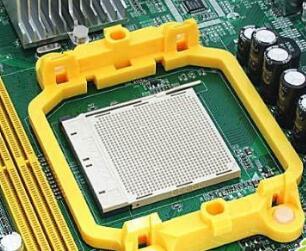

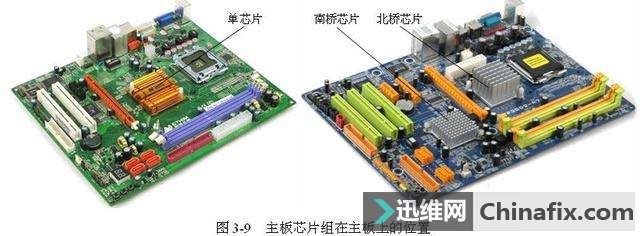

amd插座 主板芯片组：

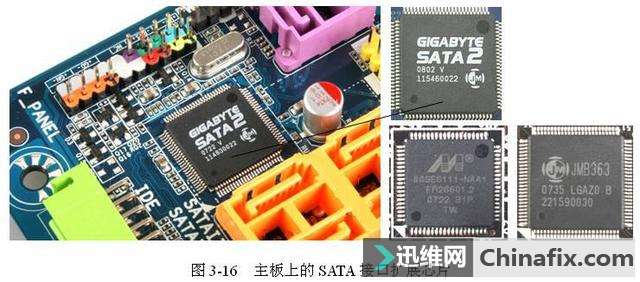

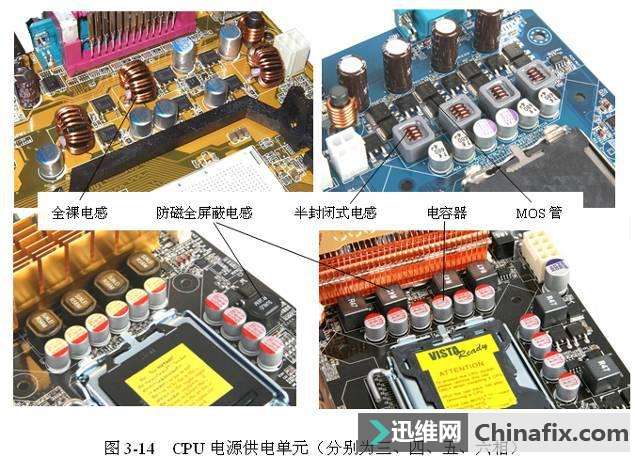

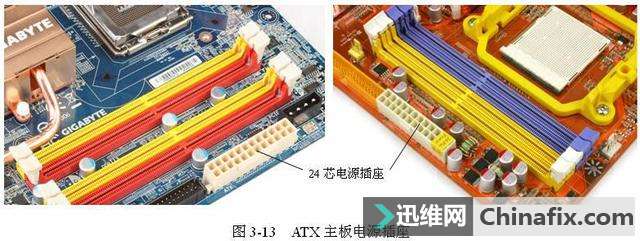

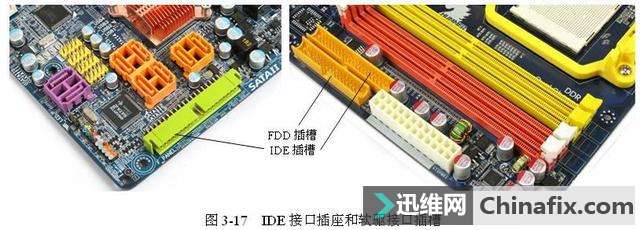

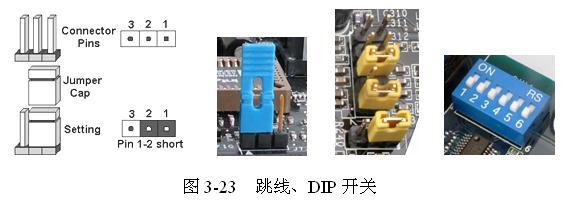

1．跳线 常见跳线及主板上的说明如图3-23所示。

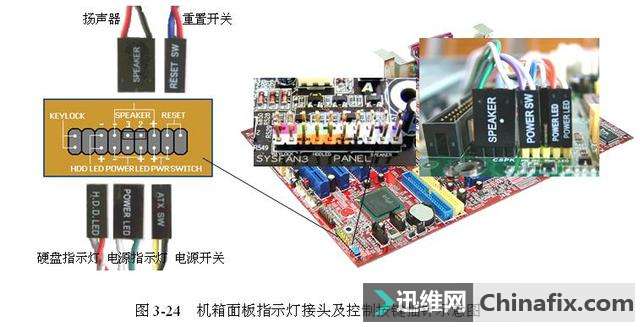

3．机箱面板指示灯及控制按钮插针 主板上的插针有很多组，有IEEE 1394插针、USB插针、处理器风扇插针等，其中最重要的一组是机箱面板插针，如图3-24所示。

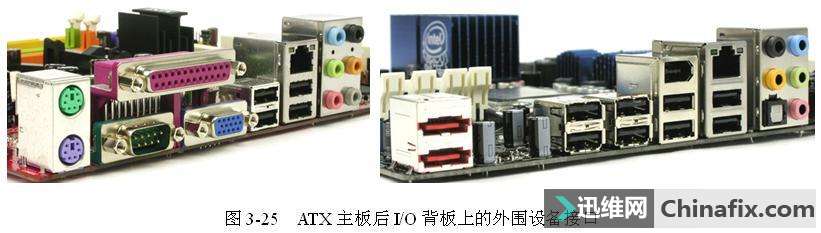

下面的靠近主板的紫色口接键盘，上面的绿色口接鼠标，其接口插座如图3-26所示。

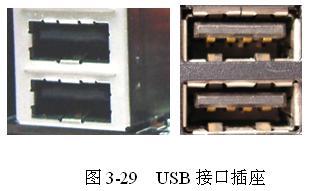

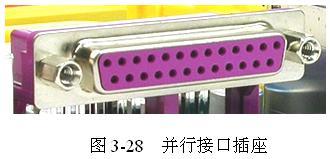

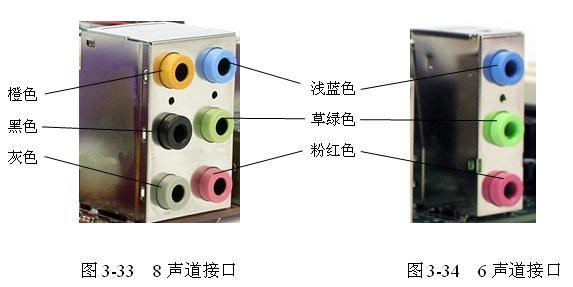

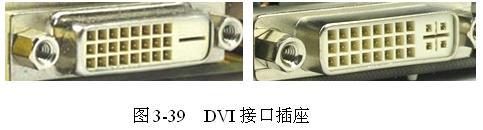

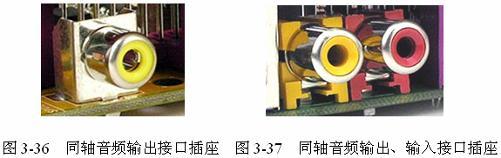

草绿色：音频输出端口。连接耳机、音箱等音频接收设备。 粉红色：麦克风端口。连接到麦克风。 橙色：中置或重低音音箱端口。 黑色：后置环绕音箱端口。 灰色：侧边环绕音箱端口。 9.光纤音频接口
|
